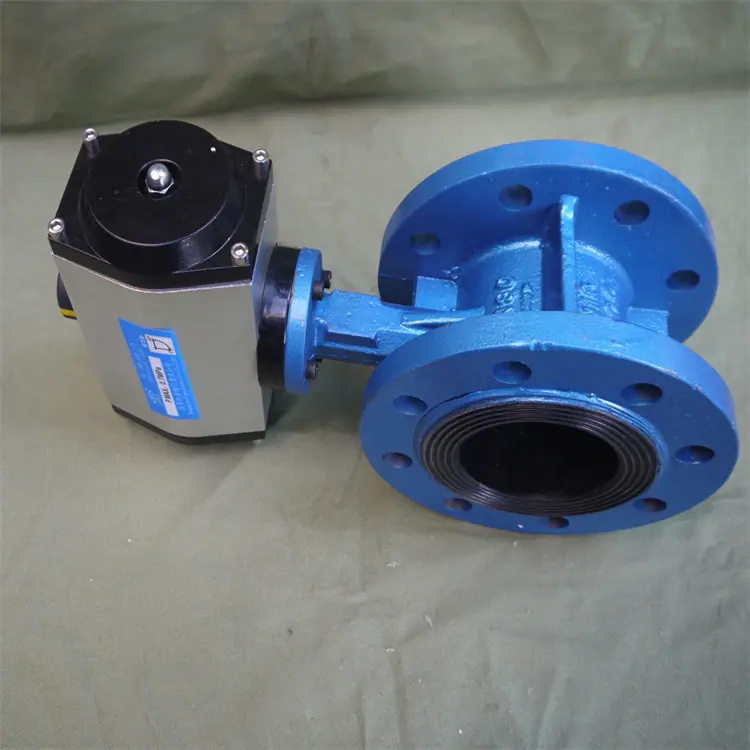

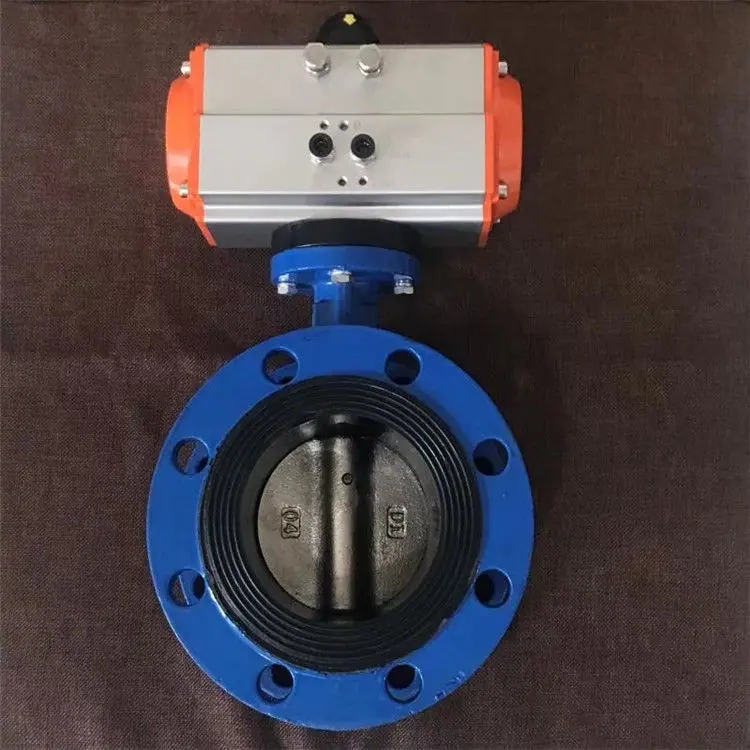

Válvula Borboleta com Vedação Macia Flangeada Pneumática D641X-10C Dn250

Válvulas borboleta pneumáticas são compostas por um atuador pneumático e uma válvula borboleta. A válvula borboleta pneumática de vedação rígida usa uma placa borboleta circular que gira com a haste da válvula para abertura e fechamento. É uma válvula pneumática usada principalmente para aplicações de bloqueio, e também pode ser projetada para ter funções de regulagem ou de bloqueio e regulagem combinadas. Atualmente, as válvulas borboleta são cada vez mais usadas em tubulações de baixa pressão, de grande e médio diâmetro. Classificação das válvulas borboleta pneumáticas: Válvula borboleta pneumática de aço inoxidável, Válvula borboleta pneumática de vedação rígida, Válvula borboleta pneumática de vedação macia, Válvula borboleta pneumática de aço carbono.

Características da válvula borboleta
1, pequeno e leve, fácil de desmontar e manter, e pode ser instalado em qualquer posição.
2, estrutura simples e compacta, baixo torque de operação,90°Abertura rápida com balanço.
3, as características de fluxo tendem a ser lineares e o desempenho do ajuste é bom.
4A conexão entre o disco borboleta e a haste da válvula adota uma estrutura sem pino, o que supera possíveis pontos de vazamento interno.
5O círculo externo da placa borboleta adota formato esférico, o que melhora o desempenho de vedação e prolonga a vida útil da válvula.5Zero vazamento após mais de 10.000 vezes.
6、as vedações são substituíveis e a vedação é confiável, alcançando vedação bidirecional.
7, A placa borboleta pode ser pulverizada com revestimentos como nylon ou politetrafluoretileno de acordo com os requisitos do usuário.
8、Esta válvula pode ser projetada com conexão flangeada e conexão tipo wafer.
9, o modo de condução pode ser selecionado como manual, elétrico ou pneumático.

Métodos de Manutenção de Válvulas Borboleta
1、Selo rígidoDurante o uso de válvulas borboleta, elas devem ser mantidas limpas com frequência, os fios de transmissão devem ser lubrificados regularmente e, se for encontrada uma falha, o uso deve ser interrompido imediatamente, a causa identificada e a falha corrigida.
2Os parafusos da prensa-estopa devem ser apertados uniformemente e não devem ser pressionados de forma inclinada para evitar danificar ou obstruir o movimento da haste da válvula ou causar vazamento.
3Na instalação, a válvula pode ser instalada diretamente na tubulação de acordo com o método de conexão. Geralmente, pode ser instalada em qualquer posição na tubulação, mas precisa ser conveniente para operação e manutenção. Observe que a direção do fluxo do meio em uma válvula gaveta deve ser de baixo para cima do disco vertical da válvula, e uma válvula de retenção de levante só pode ser instalada horizontalmente.
4Ao usar uma válvula borboleta pneumática, ela só deve ser usada para posições totalmente abertas ou totalmente fechadas e não é permitida para regulação de fluxo para evitar erosão da superfície de vedação e acelerar o desgaste. Válvulas gaveta e válvulas globo de haste ascendente possuem um dispositivo de contravedação. Apertar o volante para a posição mais alta pode evitar vazamentos da gaxeta.
5、Ao abrir e fechar a válvula borboleta pneumática, deve-se usar o volante. Não use alavancas ou outras ferramentas para evitar danificar os componentes da válvula. A rotação do volante no sentido horário fecha a válvula e a rotação no sentido anti-horário a abre.
6、Antes da instalação, a pressão e o diâmetro nominal indicados nesta válvula devem ser cuidadosamente verificados para garantir que atendam aos requisitos de serviço, quaisquer defeitos causados durante o transporte devem ser eliminados e a sujeira nas partes da válvula deve ser removida.
7、Válvulas armazenadas por um longo tempo devem ser inspecionadas regularmente. As superfícies usinadas expostas devem ser mantidas limpas e livres de sujeira. Ao armazenar, as válvulas de esfera devem ter ambas as extremidades tampadas e estar na posição aberta. As válvulas borboleta pneumáticas devem ter ambas as extremidades do passagem tampadas e estar na posição fechada. Elas devem ser armazenadas de forma organizada em um local interno bem ventilado e seco. Empilhar ou armazená-las ao ar livre é estritamente proibido.
