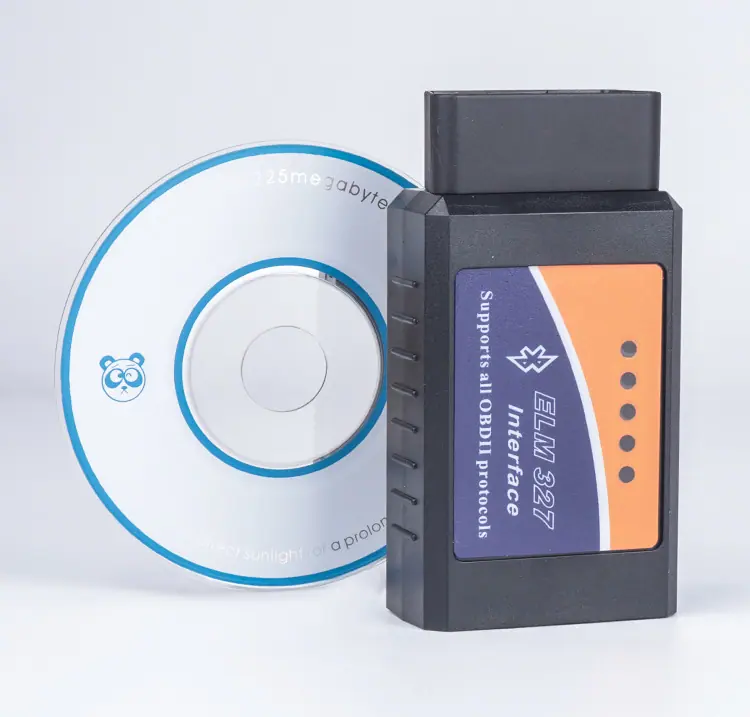

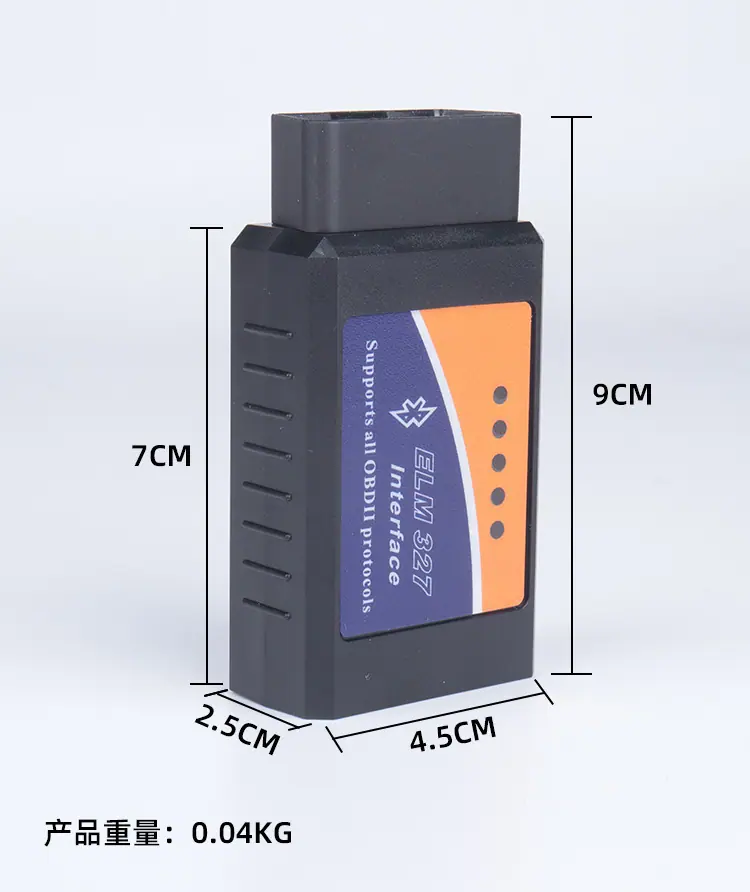

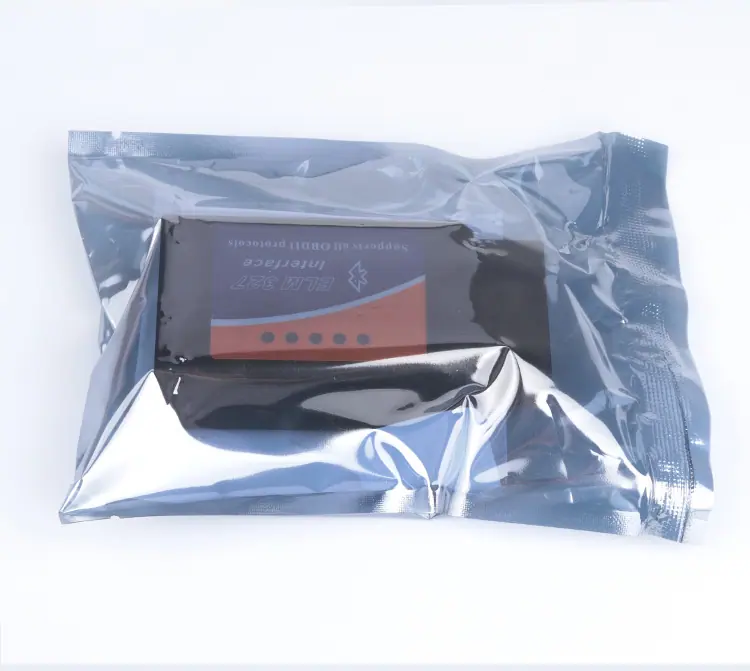

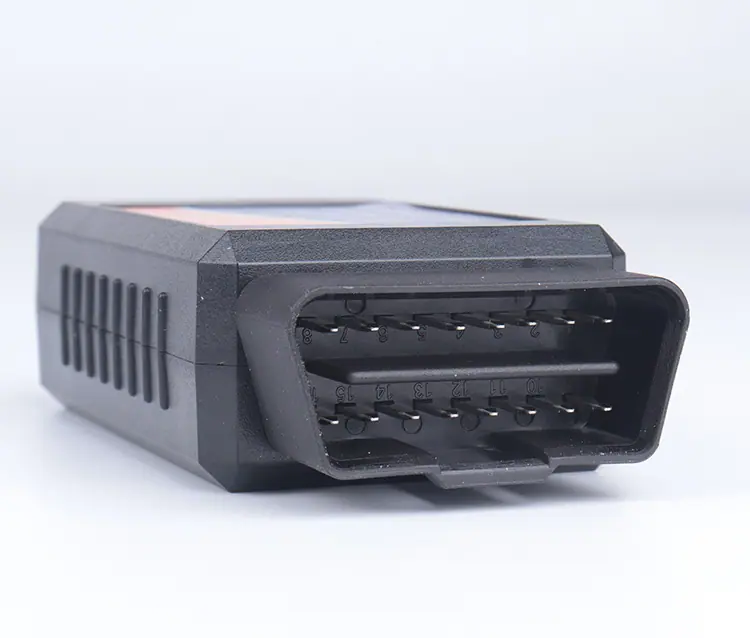

Fornecer instrumento de diagnóstico automotivo OBD2 V1.5 ELM327 Bluetooth Chip PIC18F25K80 Bluetooth

Características:
O ELM327 (Bluetooth) é a mais recente ferramenta de diagnóstico baseada em PC. Ele suporta todos os protocolos OBD-II e é compatível com inúmeros softwares. Ele envia o protocolo via interface USB para interconexão com um computador (laptop).

Nome do Processador:
ELM327 Bluetooth

Protocolos OBD-II suportados:
1) ISO9141-2 (inicialização de taxa de transmissão de 5 bauds, 10,4 Kbaud)
2) ISO14230 - 4 KWP (inicialização de 5 bauds, 10,4 bauds)
3) ISO14230 - 4 KWP (Inicialização rápida, 10,4 baud)
4) ISO15765-4 (número de 11 bits, 500 kbaud)
5) ISO15765-4 (código de 29 bits, 500 baud)
6) ISO15765-4 (número de 11 bits, 250 baud)
7) ISO15765-4 (ID de 250 bauds, 29 bits)

6）SAE J1850 - PWM（41,6K  baud）
7）SAE J1850 - VPW（10,4K   baud）

Protocolo de interface de saída:
Porta serial RS232
Taxa de transmissão: 9600 ou 38400
Indicador de diodo emissor de luz (LED):
Saída/Entrada OBD (Tx/Rx), Saída/Entrada RS232 (Tx/Rx), Alimentação

Tensão operacional:
12 volts, circuito de proteção contra curto-circuito e sobretensão embutido

Corrente quiescente típica:
45 mA

Descrição do software:
O software OBD-II usado pelo ELM327 USB é um software livre. Após conectar o computador ao hardware do computador de bordo no carro, você pode usar este software para obter as informações que precisa do computador de bordo.
A interface do software é amigável e fácil de começar a usar. A instalação é simples—descompacte os arquivos em uma pasta no disco rígido do seu computador, e você pode começar a usá-lo; excluir a pasta inteira desinstala o software.

O software suporta 2 plataformas: DOS e Windows

Características:
O software pode realizar as seguintes operações:
Lê códigos de erro de diagnóstico - genéricos e específicos do fabricante - e exibe seu significado (o banco de dados possui mais de 3.000 definições de código genérico)
Limpe os códigos de erro e desligue a MIL (luz de verificação do motor)
Exibir dados atuais do sensor, incluindo:
Rotação do motor
Valor de carga calculado
Temperatura do líquido refrigerante
estado do sistema de combustível
Velocidade
Situação de combustível a curto prazo
Situação de combustível a longo prazo
Pressão do coletor de admissão
Tempo de avanço da injeção de combustível
Temperatura do ar de admissão
velocidade do fluxo de ar
Posição absoluta da válvula borboleta
Tensão de detecção de oxigênio associada ao status de combustível de curto prazo
estado do sistema de combustível
pressão de combustível
Há muitos outros dados...
Recursos futuros do software:
Gráficos e registros de dados
Congelar dados do quadro
Resultados de detecção contínua e descontínua de oxigênio

Modelos suportados:

BMW SEAT Ford MINI Jaguar Mercedes-Benz Volkswagen

Chrysler Dodge Acura

Suzuki Honda Toyota Mazda Mitsubishi Nissan Subaru

Land Rover Chevrolet Skoda Infiniti Kia Hyundai

Audi Saab Opel Citroën Peugeot Volvo Fiat etc.

-------------------------------------------------- ------------------------------------------------------------------------- ---------------------
