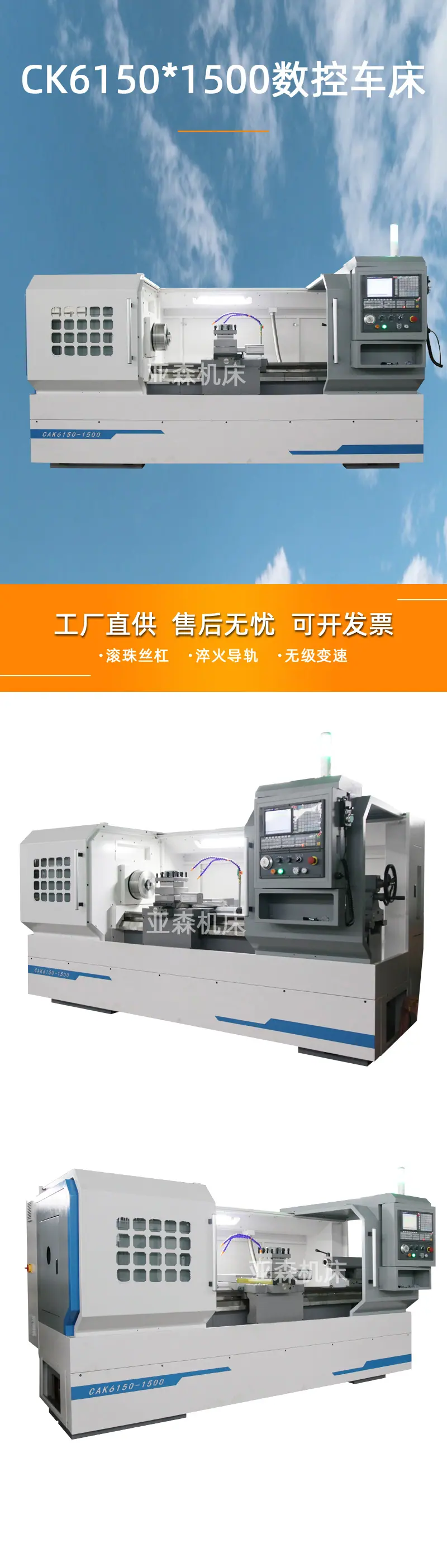

Venda direta de fábrica Tornos CNC CK6150*1500, modelo novo manual de quatro velocidades, com guias alargadas para operação estável

Parâmetros técnicosEspecificações

CK6150X1500

Diâmetro máximo de rotação da cama

Φ500 mm

Diâmetro máximo de rotação no porta-ferramenta

Φ285mm

Comprimento máximo da peça entre dois centros

1500mm

Peso máximo da peça entre centros

350kg

Largura da grade da cama

400mm

Diâmetro do fuso através do furo

Φ82 mm

Diâmetro máximo da barra através do fuso

Φ80mm

Tipo de cabeçote

A2-8

Fuso

Fuso

Conicidade frontal do fuso

MétricaNº 90 (1:20)

Faixa de velocidade do fuso

Três marchas, transmissão continuamente variável dentro de cada marcha.

Marcha I (r/min) 65-210

Marcha II (r/min) 195-620

Marcha Ⅲ (r/min) 510-1600

Mudança de velocidade do fuso

Manual

Potência do motor do fuso

7,5 kW

Tipo de motor de fuso

conversão de frequência

Alimentar

Alimentar

Faixa de velocidade de alimentação

X：1～2000 mm/min

Z：1～2000 mm/min

contraponto

Contra ponto

Diâmetro da manga do cabeçote móvel

Φ75 mm

Curso da manga do cabeçote móvel

150 milímetros

Conicidade do furo do eixo do cabeçote móvel

MohsNúmero 5

Porta-ferramentas CNC

Porta-ferramentas vertical de quatro estações

Tamanho da haste

25×25mm

Precisão de posicionamento repetido do porta-ferramentas

±3,2″

Curso no eixo X

330 mm (posicionamento de três pontos)

Curso no eixo Z

1350 milímetros

Velocidade de movimento rápida

X：4000 mm/minuto

Faixa de velocidade de alimentação

X：1～2000 mm/minuto

Unidade de configuração mínima

0,001mm

Motor principal

7,5 kW

tamanho do pacote

3200×1800×1800 mm

Peso líquido da máquina-ferramenta

sobre3100kg
