Manual do módulo de detecção do corpo humano

JL-002

Recursos e características:

1.Indução totalmente automática: Quando alguém entra em sua faixa de detecção, ele emite um nível alto. Quando a pessoa sai da faixa de detecção, o nível alto é automaticamente atrasado e desligado. Emite um nível baixo.

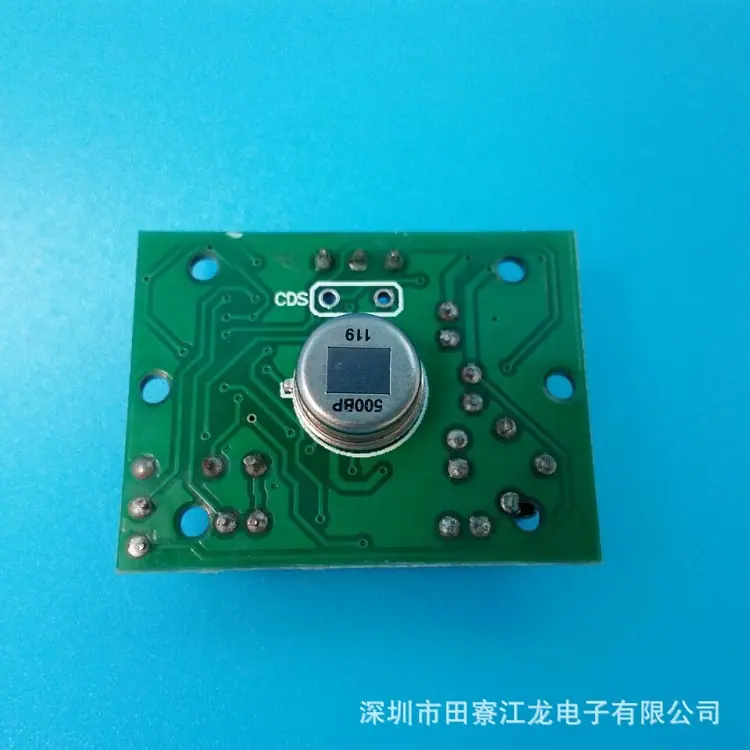

2. Controle sensível à luz (opcional): O módulo possui uma posição reservada para configurar o controle sensível à luz. Ele não detectará durante o dia ou quando a luz estiver forte. O controle sensível à luz é uma função opcional, e um fotorresistor não é instalado de fábrica. Se necessário, por favor, adquira um fotorresistor separadamente e instale-o você mesmo na posição CDS no módulo.

3. Dois modos de acionamento: L não repetível, H repetível. Selecionável por jumper, o padrão é H.A.Modo não retiggerável: Após a saída do sensor ir para nível alto, assim que o tempo de atraso expirar, a saída mudará automaticamente de nível alto para nível baixo.

B. Modo de reacionamento: Ou seja, após a saída de indução ficar em nível alto, se houver alguém ativo dentro de seu alcance de detecção durante o período de atraso, sua saída permanecerá em nível alto até que a pessoa saia, e então o nível alto mudará para nível baixo após um atraso (o módulo de indução estenderá automaticamente o período de atraso após detectar cada atividade do corpo humano, e o tempo da última atividade será o ponto de partida do tempo de atraso).
4. Possui um tempo de bloqueio de indução (configuração padrão: 3 segundos): Após cada saída de indução (nível alto para nível baixo), o módulo de indução pode imediatamente seguir com um tempo de bloqueio definido. Durante este período, o sensor não receberá nenhum sinal de indução. Esta função pode alcançar operação intermitente entre (tempo de saída de indução e tempo de bloqueio) e pode ser aplicada a produtos que detectam intervalos; ao mesmo tempo, esta função pode suprimir eficazmente várias interferências geradas durante a comutação da carga.
5. Ampla faixa de tensão de operação: Tensão de operação padrão de DC5V a 15V (várias tensões podem ser personalizadas de acordo com os requisitos do cliente, mínimo de 1,2 volts).
6. Baixo consumo de energia: A corrente estática é de 50 microamperes, particularmente adequada para produtos elétricos alimentados por pilhas secas.

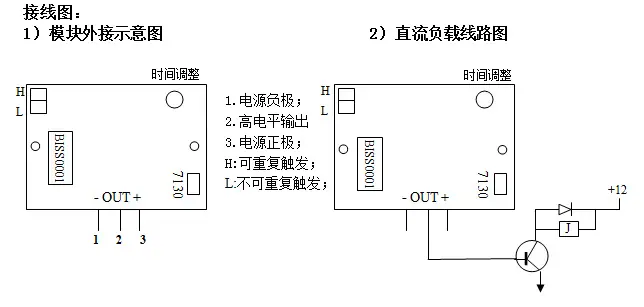

7. Saída de sinais de alto nível: pode ser facilmente conectado a vários circuitos.

Escopo do aplicativo:

■ Produtos de segurança ■ Brinquedos de detecção do corpo humano

■Lâmpadas de indução do corpo humano ■Controle de automação industrial, etc.

Parâmetros técnicos:

1. Faixa de tensão de operação: Tensão CC 4,5-15V;

2. Corrente silenciosa: 50uA;

3. Nível de saída: alto 3V/baixo 0V;

4. Modo de disparo: L disparo não repetível / H disparo repetível;

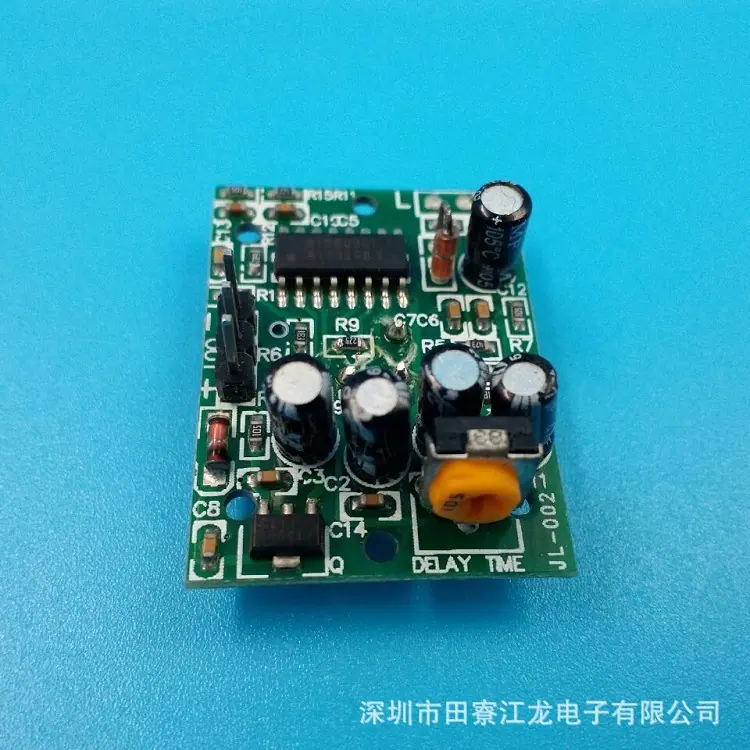

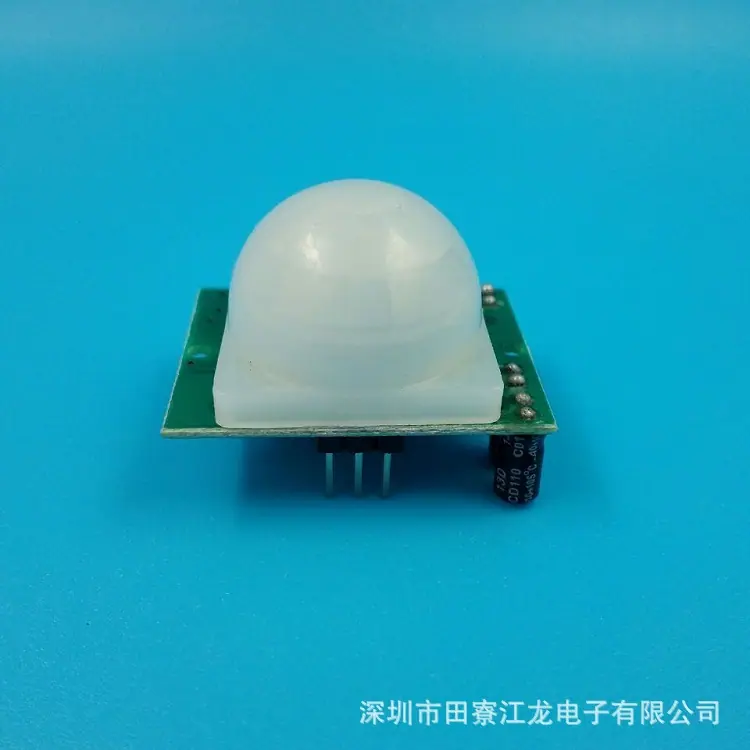

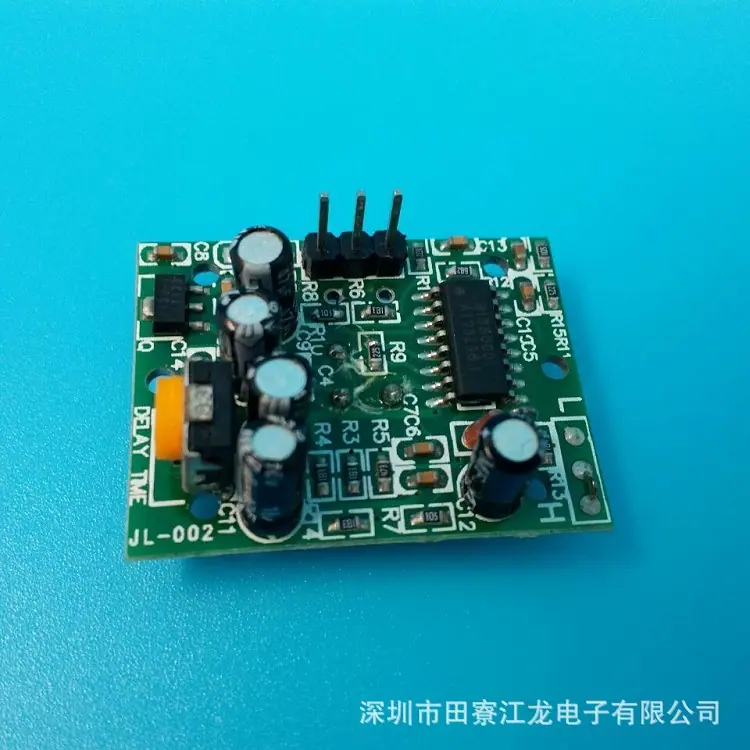

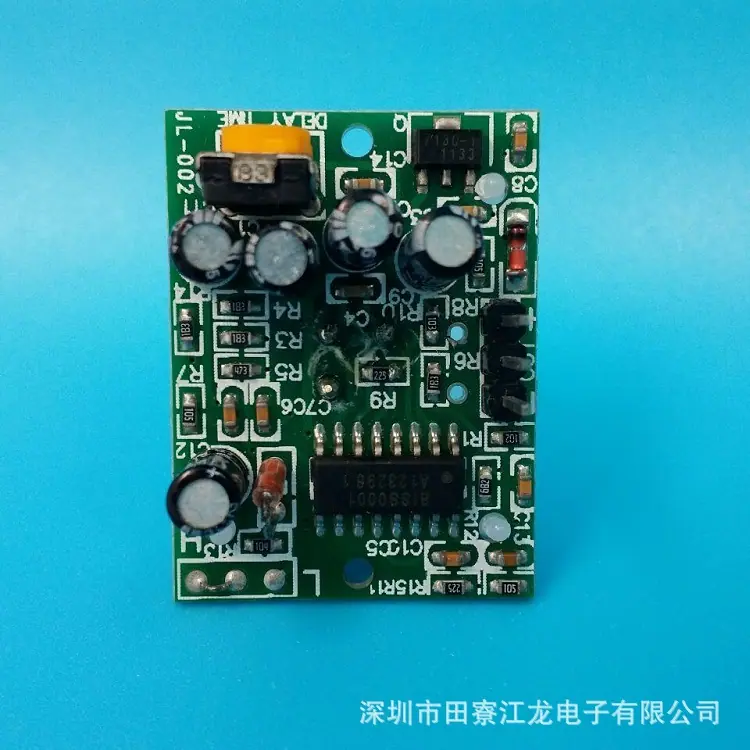

5. Dimensões do contorno da PCB 32*24MM, diâmetro do furo do parafuso 2MM, espaçamento dos furos do parafuso 28MM, tamanho da lente 23MM (diâmetro);

6. Ângulo de detecção: 110 graus;

7. Tempo de trabalho: Ajustável de 10 a 300 segundos;

8. Distância de detecção: 5-8 metros;
