Dispositivo personalizável de teste de pressão lateral pré-perfurado, dispositivo de teste de pressão lateral pré-perfurado e dispositivo de teste de pressão horizontal anti-envelhecimento e de baixa perturbação

Descrição do produto

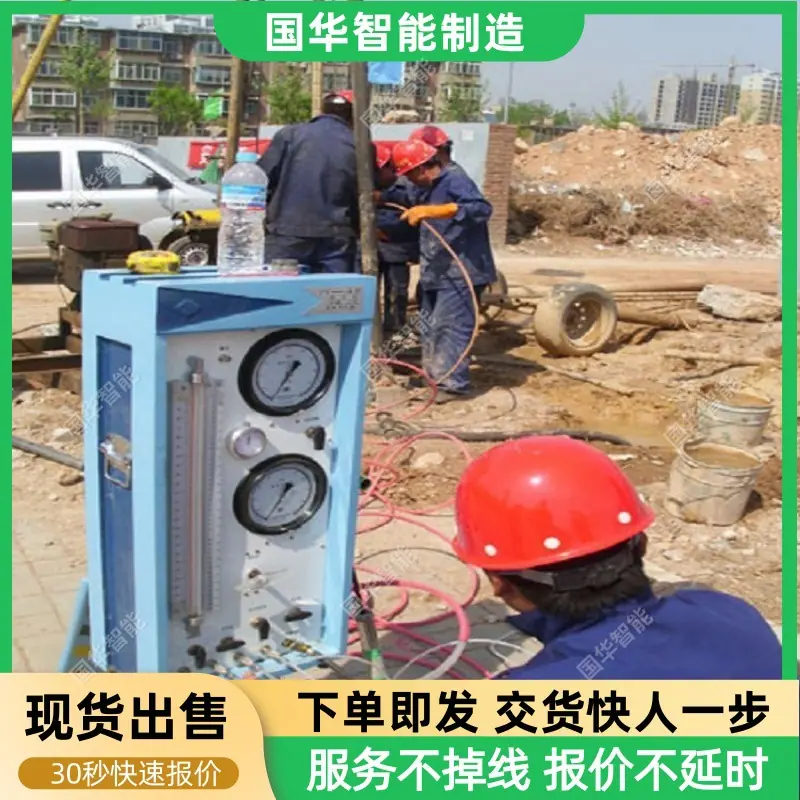

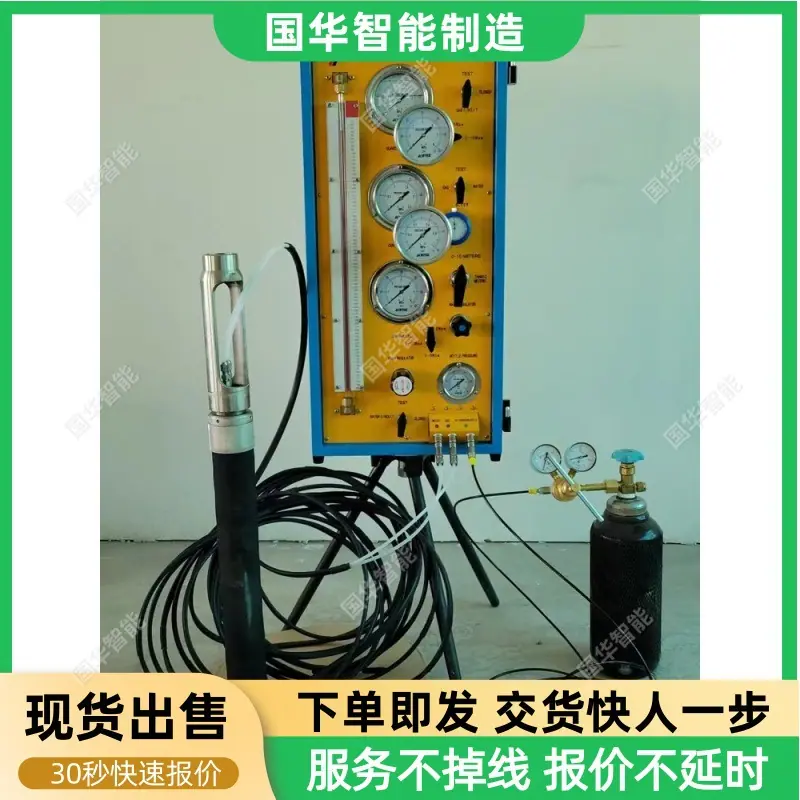

O pressiômetro pré-perfurado é um equipamento de teste especializado usado em levantamentos de engenharia geotécnica para realizar testes in situ dos parâmetros mecânicos do solo de fundação. Ele está em conformidade com os padrões relevantes da indústria para instrumentos de teste geotécnico e consiste principalmente em um pressiômetro, um dispositivo de pressurização e estabilização e um dispositivo de medição e controle. Durante o teste, o pressiômetro é colocado em um furo pré-perfurado, aplicando pressão lateral ao solo da parede do furo, e medindo a relação entre a pressão e a deformação radial do solo para obter parâmetros centrais, como a capacidade de suporte e o módulo de deformação do solo de fundação. O equipamento é adequado para vários estratos, incluindo solo coesivo, solo siltoso, solo arenoso e rocha alterada. É amplamente utilizado em cenários como levantamentos de fundações de edifícios, inspeções de subleito de estradas e testes geotécnicos de mineração, e é um instrumento profissional comumente usado no campo da engenharia geotécnica para obter propriedades mecânicas in situ do solo.
principais vantagens
A propriedade protetora do solo in-situ é forte. O pressiômetro pode ser colocado diretamente na posição de teste através de um dispositivo de fixação especial e alimentado pela sonda de perfuração, reduzindo a perturbação na massa de solo da parede do furo de sondagem durante o processo de perfuração. A curva do pressiômetro obtida está mais próxima do estado de tensão real do solo in-situ.
Ampla gama de adaptabilidade às condições de trabalho, utiliza um sistema de tubulação pressurizada coaxial, pode suportar maiores profundidades de teste, pode operar de forma estável dentro da faixa de profundidade das pesquisas de engenharia convencionais e é adequado para as necessidades de teste in situ de camadas de solo em diferentes profundidades.
A estrutura tem boa durabilidade. O tubo de pressão coaxial é feito de um material especial anti-envelhecimento, que reduz os problemas do tubo de nylon comum ser propenso a envelhecimento e vazamento. Ele pode se adaptar a ambientes operacionais externos complexos, e a taxa de falha durante o uso externo de longo prazo está em um nível baixo.
Operação e manutenção simples, a estrutura otimizada do transformador de pressão lateral combinada com o processo de fabricação da membrana elástica simplifica significativamente a operação de substituição da membrana elástica. A substituição dos consumíveis pode ser concluída sem desmontagem complexa, reduzindo o limite de manutenção no campo.
A especificação de aquisição de dados, juntamente com os módulos de sensoriamento eletrônico, pode completar a aquisição e o armazenamento automáticos dos dados experimentais. Ela suporta a comunicação de dados com computadores, reduz o erro de leituras manuais e fornece as condições básicas para a análise computacional subsequente dos resultados do teste de pressão lateral.
Categorias comuns
De acordo com o nível de pressão de teste, pode ser dividido em pressômetro pré-perfurado tipo baixa pressão, pressômetro pré-perfurado tipo média pressão e pressômetro pré-perfurado tipo alta pressão. A pressão de teste do tipo baixa pressão abrange a faixa de 2,5 MPa e é adequada para estratos de solo coesivo de média a baixa resistência e solos siltosos rasos, adaptada para cenários de investigação de edificações rasas e inspeção de subleitos de pequenas estradas; a pressão de teste do tipo média pressão abrange a faixa de 6,0 MPa e tem uma faixa de aplicação mais ampla, cobrindo solos coesivos de resistência média, solos siltosos e estratos rochosos fortemente intemperizados, adaptada para a maioria dos cenários convencionais de investigação geotécnica; a pressão de teste do tipo alta pressão abrange a faixa de 10,0 MPa e é adequada para camadas de solo duro a estratos rochosos moderadamente intemperizados, adaptada para cenários de teste de corpos de rocha e solo de alta resistência, como grandes minas e pontes.
De acordo com a faixa de profundidade de teste, pode ser dividido em pressiômetro pré-perfurado tipo raso, pressiômetro pré-perfurado tipo médio-profundo e pressiômetro pré-perfurado tipo grande-profundidade. A profundidade de teste do tipo raso é adequada para necessidades de teste rasas de cerca de 10 metros, utilizando ferramentas de perfuração manuais para criar os furos, e é adequada para cenários de investigação de fundações rasas de pequenos edifícios; a profundidade de teste do tipo médio-profundo é adequada para cerca de 30 metros e pode ser estendida para 45 metros aumentando o comprimento do tubo guia, utilizando sondas de perfuração para criar os furos, e é adequada para cenários de investigação médio-profundos de edifícios urbanos convencionais; a profundidade de teste do tipo grande-profundidade pode atingir cerca de 100 metros e é adequada para cenários de teste de maciços rochosos e de solo profundos de grandes projetos de infraestrutura.
De acordo com a estrutura do pressiômetro, eles podem ser divididos em pressiômetros pré-perfurados de câmara única e pressiômetros pré-perfurados de três câmaras. O pressiômetro de câmara única tem uma estrutura simples e custo moderado, adequado para cenários de exploração de rotina com requisitos gerais de precisão de teste; o pressiômetro de três câmaras consiste em uma câmara central de medição e duas câmaras de guarda, que podem reduzir a influência dos efeitos de extremidade e permitir que a câmara de medição aplique pressão uniforme à parede do furo, simplificando a deformação espacial para um estado aproximado de deformação plana, adequado para cenários de exploração de engenharia chave com requisitos elevados de precisão de teste.
De acordo com o método de registro de dados, eles podem ser divididos em pressiômetro de pré-perfuração puramente mecânico e pressiômetro de pré-perfuração do tipo aquisição automática de dados. O tipo puramente mecânico depende da leitura manual dos dados do tubo de medição e do manômetro, possui uma estrutura simples sem componentes eletrônicos e é adequado para condições de operação de campo extremas sem fonte de alimentação, alta umidade e alta poeira. O tipo de aquisição automática de dados é equipado com um módulo de sensoriamento eletrônico, pode completar automaticamente a aquisição e o armazenamento de dados e é adequado para cenários de teste de alta precisão em projetos de levantamento em lote.
Ponto de venda principal
Alto reconhecimento na indústria, a precisão e os vários indicadores de produtos relacionados atendem aos requisitos de precisão de teste da indústria, alguns modelos foram identificados por especialistas no campo da engenharia geotécnica nacional, podem substituir produtos similares importados, os dados de teste foram amplamente reconhecidos pela indústria nacional de investigação geotécnica.
A operação no local é altamente direcionada. O design anti-envelhecimento e à prova de vazamentos da linha de impulso coaxial é adaptado ao ambiente complexo de operações móveis de longo prazo em campo. O processo simplificado de substituição da membrana elástica pode reduzir o tempo gasto na substituição de consumíveis no local de campo, melhorando a fluidez das operações externas.
Espaço personalizável suficiente permite o ajuste das especificações do manômetro, níveis de pressão de teste e configurações de coluna de perfuração de suporte com base no tipo de projeto de levantamento do usuário, nas condições do estrato de teste e nos requisitos de profundidade, adaptando-se às necessidades personalizadas de diferentes testes de engenharia geotécnica.
Garantia de fornecimento estável, permitindo a disponibilidade imediata de modelos padrão. O ciclo de entrega para modelos personalizados está dentro de uma faixa razoável, garantindo o progresso dos testes de campo para projetos de investigação geotécnica.
As aplicações reais são extensas, e produtos relacionados foram amplamente implementados em projetos de investigação geotécnica, como inúmeros edifícios, infraestrutura de transporte e minas na China. A estabilidade do teste e a adaptabilidade às condições operacionais sob operação de longo prazo foram praticamente verificadas através de um grande número de condições reais de trabalho de campo.
