Guincho de Porta de Ventilação Personalizável JMB-2 Guincho de Porta de Ventilação de Mina Porta de Ventilação de Mina à Prova de Explosão com Isolamento por Zona

Descrição do produto

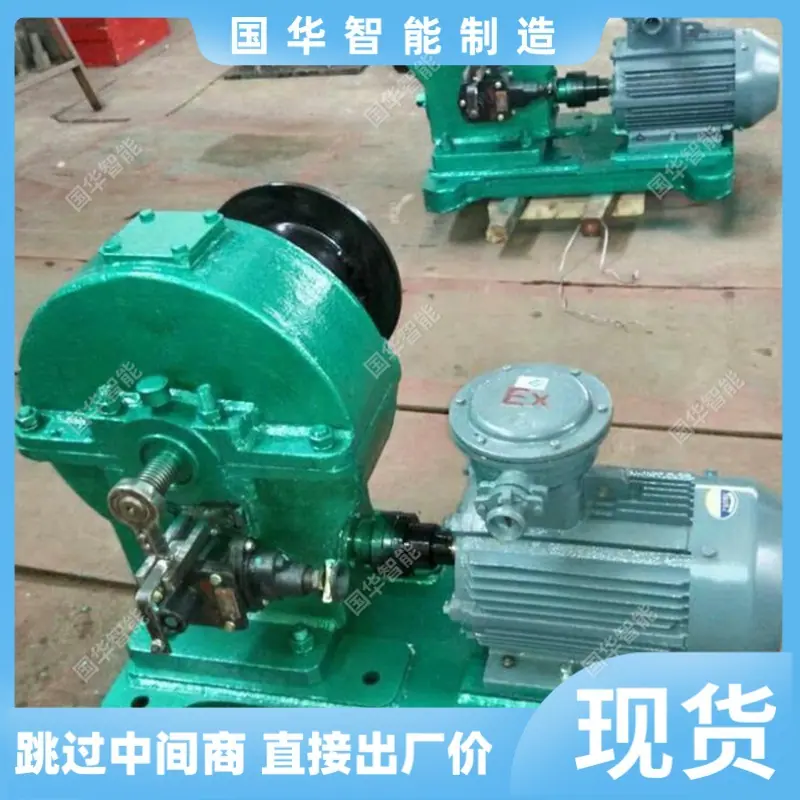

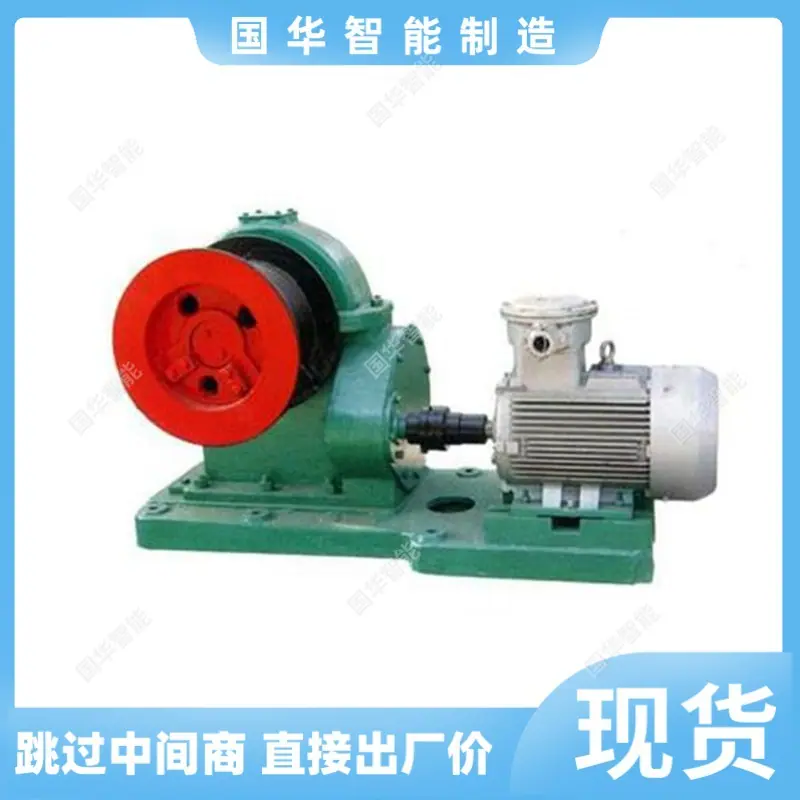

O guincho de porta de ar é um equipamento de guincho pequeno especializado usado no sistema de ventilação subterrânea de minas, especificamente para acionar a abertura e o fechamento de várias portas de ar. Ele é composto principalmente por um motor de acionamento à prova de explosão, uma unidade de redução de engrenagem sem-fim, um tambor de cabo de aço, um dispositivo de embreagem de emergência manual e um módulo de freio de travamento automático em caso de falta de energia. O equipamento gera força de tração enrolando e desenrolando o cabo de aço no tambor, acionando várias portas de ar subterrâneas, como portas de ar sem pressão, portas de ar bidirecionais e portas de ar seladas, para completar ações suaves de abertura e fechamento. Isso garante o isolamento seccional e o controle do fluxo de ar da rede de ventilação da mina. É amplamente utilizado em cenários como controle interligado de portas de ar nos pátios de fundo de poços principais e auxiliares, abertura e fechamento remotos de portas de ar nas vias de entrada e retorno da área de mineração, controle automático de portas de ar seladas em subestações centrais e salas de bombas, e controle centralizado de portas de ar nas galerias principais de frentes de lavra inteligentes totalmente mecanizadas.
principais vantagens
Os atributos de segurança estão em conformidade. A classificação à prova de explosão da máquina completa, projetada para cenários de minas de carvão subterrâneas, atinge Ex dI Mb, o padrão de segurança contra explosão para mineração. É adequada para o ambiente operacional subterrâneo de minas com alto teor de gás e explosões de carvão e gás, e não gerará faíscas elétricas para causar riscos de segurança.
Forte estabilidade operacional. O equipamento adota uma estrutura de redução por engrenagem sem-fim, controlando as flutuações do torque de saída dentro de uma pequena faixa. Combinado com um módulo de freio de autotravamento em caso de desligamento, ele pode travar automaticamente o tambor em caso de uma queda de energia repentina, prevenindo o deslizamento acidental do amortecedor sob pressão do vento, garantindo a segurança da posição estacionada do amortecedor.
Boa adaptabilidade às condições de trabalho, grau de proteção da carcaça do equipamento não inferior a IP54, tambor e caixa de engrenagens adotam vedação dupla + design de lubrificação de longa duração, podem resistir ao ambiente complexo de alta umidade e alta poeira no poço, o serviço de longo prazo não é propenso a problemas de ferrugem e travamento.
Operação e manutenção simples, a estrutura geral é projetada modularmente e os componentes principais são fáceis de desmontar e montar. A operação e manutenção diárias requerem apenas a inspeção regular do estado de lubrificação da caixa de engrenagens e do desgaste do cabo de aço, sem a necessidade de operações complexas de desmontagem profissional. A manutenção de rotina pode ser concluída no local no poço.
Boa compatibilidade de integração, o dispositivo suporta acesso a sinais intrinsecamente seguros DC12V/24V, pode ser conectado a CLPs ou sistemas de monitoramento de mineração da série KJ, compatível com o protocolo RS485 Modbus, adequado para os requisitos de acesso de plataformas de controle centralizado de ventilação inteligente de mineração.
Categorias comuns
De acordo com a força de tração nominal, eles podem ser divididos em guinchos para portas de ventilação tipo 3kN, guinchos para portas de ventilação tipo 5kN e guinchos para portas de ventilação tipo alta força de tração de 8kN e acima. O guincho para porta de ventilação tipo 3kN tem uma força de tração nominal de 3kN e é adequado para portas de ventilação convencionais de pequeno e médio porte com peso de até 1,2 toneladas. Ele requer menos espaço de instalação e é um modelo de uso geral amplamente utilizado em pequenas áreas de mineração. O guincho para porta de ventilação tipo 5kN tem uma força de tração nominal de 5kN e é adequado para portas de ventilação convencionais de grande seção com peso em torno de 2 toneladas. Atualmente, é o modelo de configuração principal para galerias de transporte principal na maioria das minas na China. Os guinchos para portas de ventilação tipo alta força de tração de 8kN e acima têm forças de tração nominais cobrindo especificações como 8kN, 10kN, etc. Eles são adequados para portas de ventilação seladas de seção extragrande com peso superior a 3 toneladas e cenários de portas de ventilação intertravadas em passagens de transporte de pessoal em poços inclinados. Eles podem acionar as portas de ventilação de forma estável sob condições de alta pressão de vento.
De acordo com o método de controle, eles podem ser divididos em guinchos de porta de ventilador do tipo controle local básico, guinchos de porta de ventilador do tipo controle por sinal remoto e guinchos de porta de ventilador do tipo rede inteligente. O tipo de controle local básico suporta apenas operação de partida/parada por botão local, possui uma estrutura simples e custo moderado, e é adequado para cenários de porta de ventilador de galeria secundária que não exigem gerenciamento remoto. O tipo de controle por sinal remoto suporta conexão com sinais digitais à prova de explosão, pode ser interligado a dispositivos de intertravamento de porta de ventilador subterrâneos e realiza a abertura e o fechamento interligados de várias portas de ventilador. É adequado para cenários de controle de intertravamento de porta de ventilador em pátios de fundo de poço principal e auxiliar. O tipo de rede inteligente é equipado com um módulo IO sem fio e um sensor de atitude MEMS, que pode enviar o ângulo de abertura/fechamento da porta do ventilador, a duração da operação e os códigos de falha para o centro de monitoramento na superfície em tempo real. É adequado para os cenários de controle e gerenciamento centralizado de ventilação inteligente de minas inteligentes.
De acordo com suas características de proteção estrutural, podem ser divididos em guinchos de porta de ventilação com carcaça convencional de ferro fundido, guinchos de porta de ventilação com carcaça leve de liga de alumínio e guinchos de porta de ventilação tipo tri-proof para ambientes de alta umidade. Os guinchos de porta de ventilação com carcaça convencional de ferro fundido possuem maior resistência geral e boa resistência ao impacto, tornando-os adequados para cenários de instalação fixa de longo prazo em galerias subterrâneas regulares. Os guinchos de porta de ventilação com carcaça leve de liga de alumínio têm um peso total controlado dentro de 42 kg, tornando-os adequados para cenários de instalação envolvendo transporte por monotrilho e câmaras estreitas, facilitando a transferência e o layout subterrâneo. Os guinchos de porta de ventilação tipo tri-proof para ambientes de alta umidade são otimizados para minas com alta umidade. A placa de circuito impresso (PCB) é revestida com tinta tri-proof e os componentes chave são feitos de aço inoxidável, tornando-os adequados para cenários de serviço de longo prazo em minas de alta temperatura e alta umidade no Sudoeste da China.
De acordo com a expansão funcional, eles podem ser divididos em guinchos para porta de ventilador do tipo básico abre/fecha, guinchos para porta de ventilador com feedback de encoder e guinchos para porta de ventilador com amortecimento por mola. O tipo básico abre/fecha suporta apenas a função convencional de tração por cabo de aço para abrir e fechar a porta do ventilador e é adequado para cenários básicos de acionamento de porta de ventilador em galerias convencionais de baixa prioridade. O tipo com feedback de encoder é equipado com um módulo encoder, que pode fornecer feedback em tempo real sobre o número de voltas do carretel, controlar com precisão o grau de abertura e fechamento da porta do ventilador e é adequado para cenários que exigem ajuste dinâmico do fluxo de ar da porta do ventilador em sistemas de ventilação inteligentes. O guincho para porta de ventilador com amortecimento por mola adiciona um mecanismo de amortecimento por mola à extremidade de transmissão, que alivia efetivamente o impacto quando a porta do ventilador fecha e estende a vida útil da tira de vedação de borracha da porta do ventilador, tornando-o adequado para cenários com galerias de transporte principal de tráfego frequente.
Ponto de venda principal
A conformidade é perfeita, e a máquina completa pode ser equipada com as marcas completas de segurança para produtos de mineração, certificados à prova de explosão e relatórios de teste de tipo de terceiros. Ela está em total conformidade com os padrões relevantes da indústria e os regulamentos de segurança para minas de carvão subterrâneas para guinchos de ventilação de mineração e pode passar diretamente pelos padrões de aceitação de segurança do sistema de ventilação da mina.
Fortemente direcionado às condições de trabalho, o design de travamento automático de freio e proteção de vedação é otimizado para as condições de trabalho especiais de alta pressão de vento, alta umidade e poeira em portas de ar subterrâneas. Em comparação com guinchos comuns de uso geral, é mais adequado para os requisitos operacionais especiais de abertura e fechamento frequente e de longo prazo de portas de ar subterrâneas, reduzindo a probabilidade de travamentos do equipamento e falhas de perda de controle.
Espaço personalizável suficiente permite o ajuste flexível da força de tração nominal do equipamento, da configuração de proteção e dos módulos de expansão funcionais com base no peso do amortecedor do usuário, no espaço de instalação, no método de controle e nas condições ambientais da mina, adaptando-se às necessidades de suporte personalizadas de diferentes layouts de ventilação de complexos de minas.
Garantia de fornecimento estável, pode garantir o progresso da chegada do equipamento para projetos de construção de novas minas e de renovação de ventilação inteligente.
As aplicações reais são extensas, e produtos relacionados foram amplamente implementados nos sistemas de ventilação subterrânea de muitas minas com alto teor de gás e risco de explosão na China. A estabilidade de abertura e fechamento e a adaptabilidade às condições operacionais sob operação de longo prazo foram praticamente verificadas através de numerosas condições de sítio subterrâneo.
