Ajustador Hidráulico de Dormente Quadrado Tipo YFZ-80 Ajustador de Quadrado de Dormente de Trilho Macaco de Ajuste de Dormente Ajustador Hidráulico de Dormente Quadrado

Introdução de produto da almofada quadrada hidráulica YFZ-80

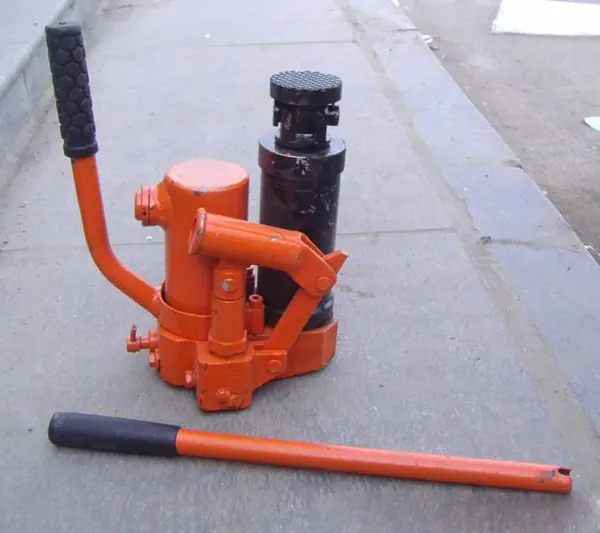

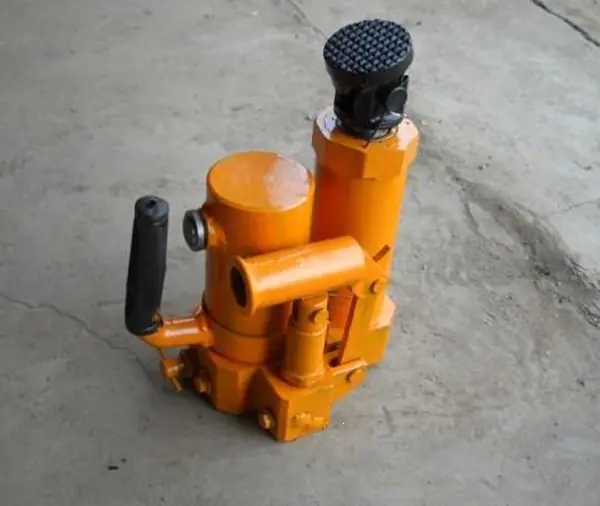

O dormente quadrado hidráulico YFZ-80 é uma máquina operacional para ajustar a distância e o ângulo entre os dormentes. Adota uma estrutura de macaco hidráulico portátil e tem as vantagens de baixa intensidade de trabalho, alta eficiência operacional, economia de mão de obra e esforço, sendo fácil de transportar, sendo compatível com travessas de háfnio e travessas de madeira, e sendo seguro e confiável de usar.

Princípio de funcionamento da almofada quadrada hidráulica YFZ-80

A almofada quadrada hidráulica YFZ-80 é composta por cilindro de óleo de trabalho, bomba de óleo de êmbolo, tanque de óleo, válvula de descarga, corpo base do cilindro de óleo e cabeça móvel. Sua estrutura adota o princípio do macaco hidráulico.
O cilindro de trabalho é composto por pistão, anel de pistão, cilindro, anel de vedação, mola de retorno, conector e outras peças principais. Quando o óleo de alta pressão entra no cilindro pela válvula de descarga da bomba de óleo, ele empurra o pistão para se mover ao longo de seu eixo. Após a válvula de descarga ser aberta, o pistão começará a reiniciar automaticamente sob a ação da mola de retorno. Seu curso de trabalho é controlado pelo tamanho estrutural.
A bomba de óleo do êmbolo é composta por um núcleo de bomba, uma luva de bomba de óleo, um copo de couro, um anel de vedação e um corpo de válvula. O corpo da válvula é uma combinação de duas válvulas unidirecionais do tipo esfera, que tem as funções de sucção e descarga de óleo.
A válvula de descarga completa a função de abertura da válvula empurrando a esfera de aço através da haste da válvula.
O tanque de óleo, o cilindro de óleo, a bomba de óleo do êmbolo, etc. estão todos conectados ao corpo da base do cilindro por roscas. A parte superior móvel é conectada ao conector na extremidade do cilindro de óleo e pode ser inclinada para cima ou para baixo para se adaptar aos requisitos de inclinação da lateral da almofada de háfnio.

Parâmetros técnicos da almofada quadrada hidráulica YFZ-80

Quantidade de ajuste: 90mm
Força de travesseiro quadrada nominal: 80KN
Conector ajustável e controlável: 130mm
Lidar com força operacional: 200-270N
Massa (excluindo alavanca): 10,5kg
Dimensões totais: 275×122×233 (mm)
