Dispositivo indicador de profundidade de elevador de mina, dispositivo indicador de profundidade de guincho de mina, indicador de profundidade de mineração

O indicador de profundidade da mina é um componente de segurança essencial para elevadores de mina. Ele é usado para indicar a posição do recipiente de içamento no poço em tempo real e emite sinais de segurança simultaneamente, como desaceleração e sobre-elevação. É um dispositivo de proteção de segurança indispensável para sistemas de içamento de mina.
1. Introdução do produto

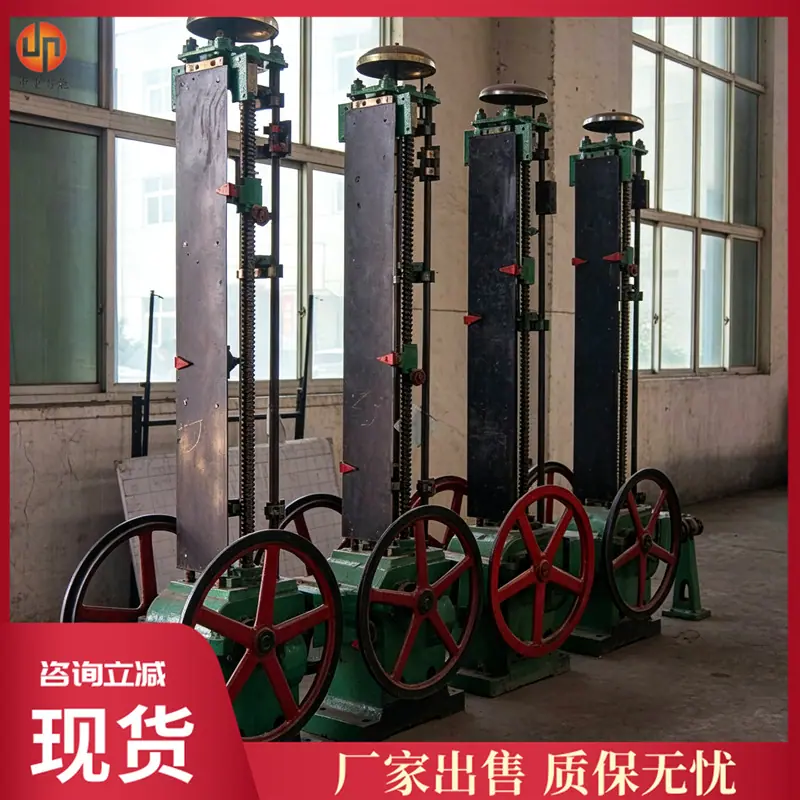

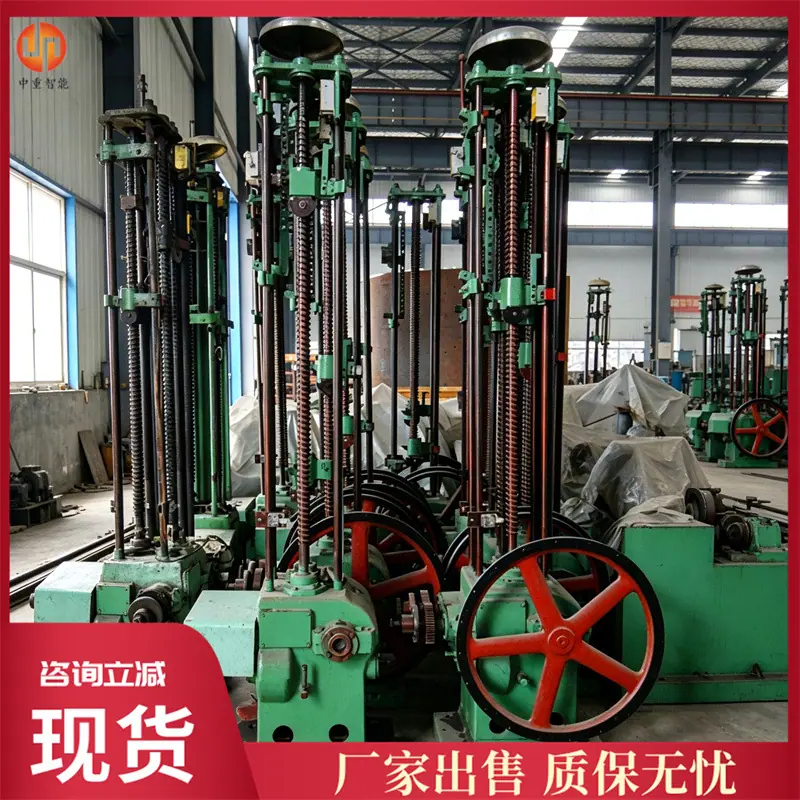

‌Estrutura Principal‌: Composta por um dispositivo de transmissão e o corpo principal do indicador de profundidade, conectados por um acoplamento. O corpo principal inclui a carcaça, a coluna, a haste roscada vertical, a porca trapezoidal, o ponteiro, a escala e vários interruptores de segurança.
‌Princípio de Funcionamento‌: O movimento rotativo do eixo principal do guindaste é transmitido através do dispositivo de transmissão, acionando dois fusos verticais para girar em direções opostas. Isso move a porca trapezoidal, que possui um ponteiro, para cima e para baixo, simulando com precisão a posição do contêiner do guindaste no poço.
‌Funções Principais‌: Indicação em tempo real e precisa da posição do eixo de içamento de contêineres como gaiola e skip, enviando sinais de desaceleração, sobre-elevação e parada para o sistema de controle elétrico, fornecendo proteção de limite de velocidade durante a fase de desaceleração, alguns modelos são equipados com um dispositivo de proteção contra quebra de eixo.
II. Classificação Principal
‌Dividido por forma estrutural‌
Indicador de Profundidade Tipo Arco: Um modelo comum e principal para sistemas de içamento em minas, com uma estrutura madura, adequado para guinchos de enrolamento de cabo único, suportando uma faixa de ângulo de rotação de 270°~330°.
Indicador de Profundidade Tipo Disco: Usa um display de escala em disco, tem uma estrutura compacta e tamanho pequeno, é adequado para guinchos de fricção multi-corda, e o display é intuitivo e fácil para o operador observar.
Indicador Digital de Profundidade: Adota um display digital de posição, integra funções de monitoramento do sistema de elevação, pode transmitir dados remotamente e é adequado para as necessidades de construção de minas inteligentes.
Indicador de Profundidade por Radar de Alta Frequência: Utiliza medição por radar sem contato, sem desgaste mecânico de transmissão, manutenção simples, adequado para sistemas de elevação em condições operacionais especiais.
‌Dividido por características funcionais‌
Modelo Padrão Básico: Possui apenas funções básicas de indicação de posição e saída de sinal de desaceleração convencional e excesso de velocidade. Estrutura simples, baixo custo.
Com Proteção Contra Sobrecarga e Limitação de Velocidade Modelo: Integra funções de proteção contra sobrecarga e limitação de velocidade para um nível mais elevado de proteção de segurança, adequado para cenários de içamento de alto risco em minas com alto teor de gás.
Modelo Personalizado: Suporta personalização de tamanho, canto e função sob demanda, adequado para modernizar elevadores antigos com especificações especiais.
‌Dividido por tipo de guincho compatível‌
Modelo Especial para Guindaste de Cabo Único: Projetado especialmente para guindastes de enrolamento de cabo único, adequado para sistemas de içamento de mina convencionais de pequeno e médio porte.
Modelo Especial para Guinchos de Múltiplos Cabos: Adequado para guinchos de fricção de múltiplos cabos, maior precisão de medição, compatível com grandes sistemas modernos de elevação de minas.
3. Características do produto
Alta precisão de posicionamento: As revoluções do fuso são estritamente proporcionais às revoluções do eixo, e a posição do ponteiro corresponde precisamente à posição do poço do recipiente, resultando em erros de posicionamento extremamente pequenos.
‌Proteção de Segurança Completa‌: Integra múltiplas proteções de segurança, incluindo desaceleração, sobre-enrolamento e limitação de velocidade. Alguns modelos são equipados com um dispositivo de proteção contra eixo quebrado, que pode acionar imediatamente o freio de segurança em caso de falha na transmissão.
‌Forte ajustabilidade de parâmetros: A posição do pino da alavanca de sinal e as posições superior/inferior dos interruptores de limite de desaceleração/sobre-enrolamento podem ser todas ajustadas de forma flexível, adaptando-se a diferentes distâncias de desaceleração e requisitos de distância de sobre-enrolamento.
‌Forte Durabilidade‌: As peças centrais da transmissão são feitas de engrenagens cementadas e temperadas e um corpo de máquina de ferro fundido de alta rigidez, que são resistentes ao impacto e ao desgaste, e não são facilmente danificadas durante a operação de carga pesada de longo prazo.
