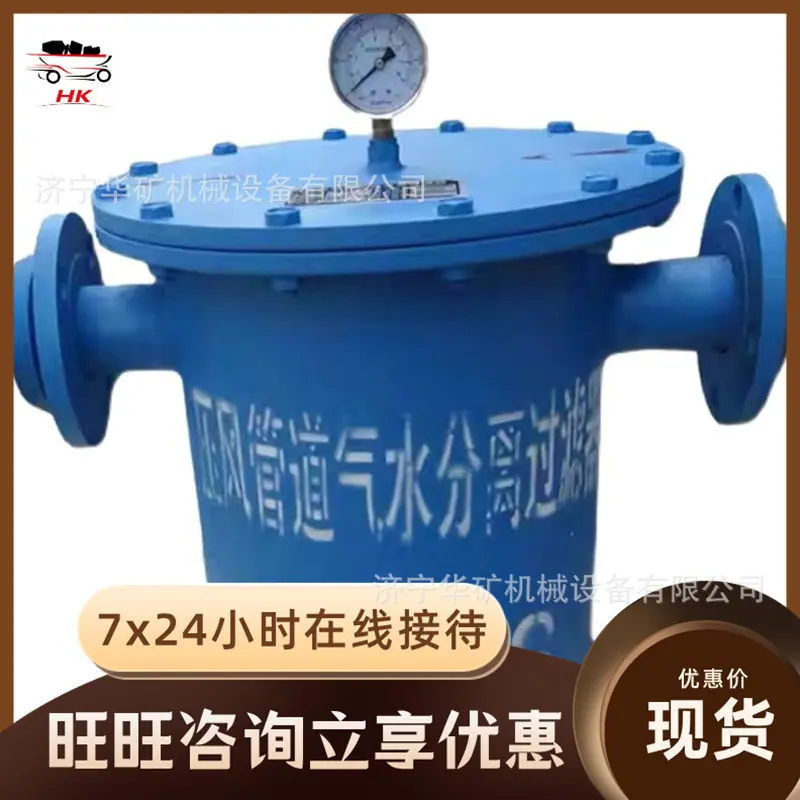

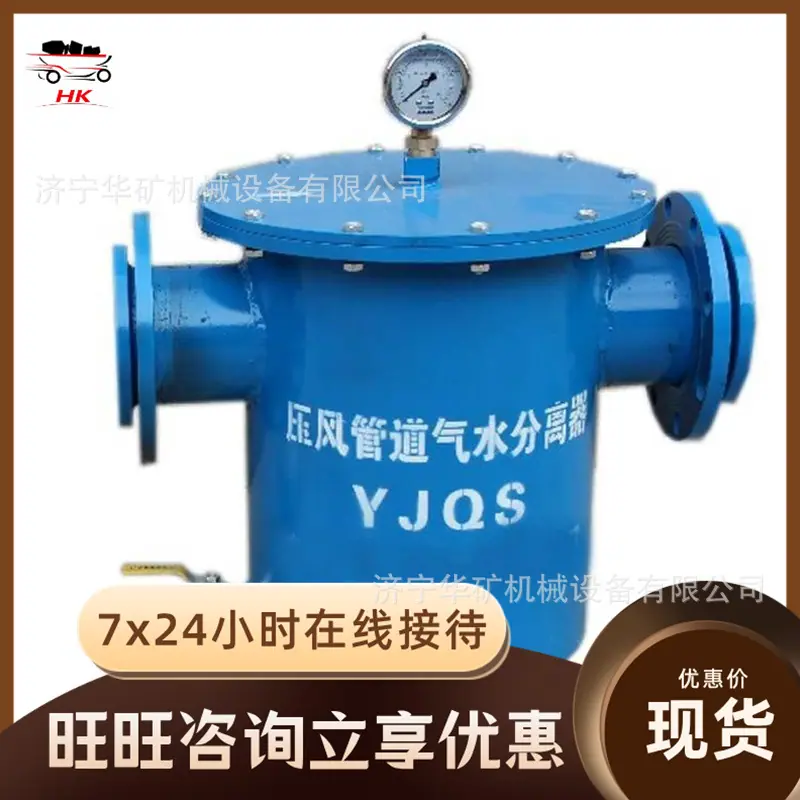

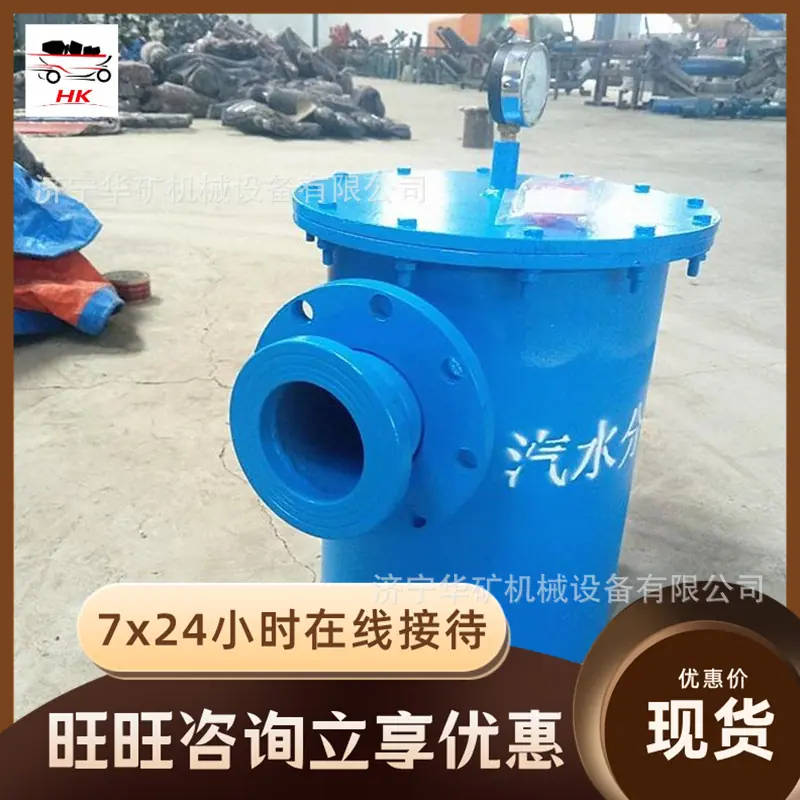

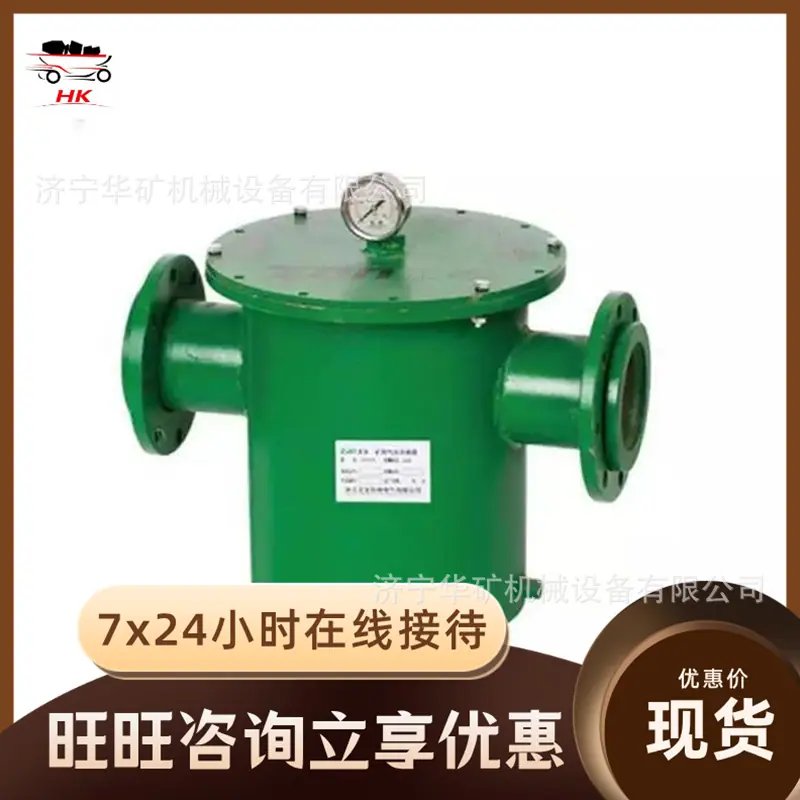

Separador de gás-água para minas é hermeticamente selado e fácil de instalar. Separador de gás-água para minas

O separador de água e gás de mina é um equipamento de purificação de suporte para sistemas de tubulação de ar comprimido de minas de carvão. É usado principalmente para separar água líquida, névoa de óleo e impurezas sólidas transportadas nas tubulações de ar comprimido. É adequado para cenários como sistemas de auto-resgate de ar comprimido de mina e tubulações de fornecimento de ar para ferramentas pneumáticas, fornecendo uma fonte de ar mais pura para equipamentos de uso de ar subterrâneos. A estrutura central do equipamento inclui componentes como um cilindro, conjunto ciclônico, elemento filtrante, válvula de dreno e manômetro. Geralmente é feito de aço carbono ou aço inoxidável e instalado em uma tubulação horizontal com a porta de dreno voltada verticalmente para baixo. O suporte de montagem correspondente pode reduzir a capacidade de carga da tubulação. A eficiência de separação convencional do produto pode chegar a mais de 98%, e a perda de pressão é ≤0,002 MPa. Ele pode reduzir efetivamente o acúmulo de água nas tubulações de ar comprimido, diminuir a probabilidade de falhas em ferramentas pneumáticas causadas pela entrada de água ou poeira e estender a vida útil dos equipamentos de suporte em sistemas de ar comprimido subterrâneos.

1. Classificado por princípio de separação

2. Separador Gás-Líquido Tipo Ciclone: Realiza a separação gás-líquido contando com a força centrífuga gerada pela rotação em alta velocidade do fluxo de ar. Não possui consumíveis de filtro embutidos, baixa resistência operacional e é adequado para tubulações principais de ar comprimido com grandes vazões e alto teor de água.

3. Separador de ar-água tipo filtro: Possui uma estrutura de elemento filtrante multicamadas embutida. Ao separar o ar e a água, pode interceptar partículas sólidas finas, alcançando maior precisão de purificação. Adequado para cenários de fornecimento de ar na extremidade frontal de dispositivos de ar comprimido de autorresgate e ferramentas pneumáticas de precisão.

4. Separador Gás-Líquido Tipo Combinado com Filtração Ciclônica: Integra uma estrutura dupla de separação grosseira ciclônica e separação fina por elemento filtrante, equilibrando alta capacidade de processamento de vazão com efeito de purificação de alta precisão, adequado para cenários de uso de gás especial subterrâneo com altos requisitos de limpeza da fonte de ar.

5. Classificado por material principal

6. Separador de Ar e Água Tipo Aço Carbono: O corpo é feito de material de aço carbono e tratado para prevenção de ferrugem na superfície. O custo é controlável e é adequado para cenários de tubulação de ar comprimido em poço sob condições normais de secagem.

7. Separador de Água Tipo Aço Inoxidável: O corpo é feito de aço inoxidável 304/316, oferecendo resistência superior à umidade e à corrosão. É adequado para condições de trabalho especiais com alta pulverização de água em poços e ambientes úmidos.

8. Classificado por método de drenagem

9. Separador de Ar Tipo Dreno Manual: Equipado com uma válvula de esfera manual na parte inferior, a abertura manual em intervalos regulares completa a drenagem. Adequado para cenários sem supervisão e tubulações de derivação com pequenas quantidades de acúmulo de água.

10. Separador de Ar Tipo Drenagem Automática: Equipado com um conjunto de purgador automático na parte inferior, ele pode completar automaticamente a drenagem quando a água coletada atinge o limite, não necessitando de supervisão manual. Adequado para cenários de tubulação principal com grande acúmulo de água, como linhas de suprimento de ar principais.

11. Classificado por classificação de pressão

12. Separador de Ar-Água Tipo PN1.0: Pressão de projeto 1,0 MPa, adequado para tubulações convencionais de ar comprimido de baixa pressão, é o modelo principal com a maior proporção de aplicação em ambientes subterrâneos.

13. Separador de Vapor-Água Tipo PN1.6: Pressão de projeto 1.6MPa, adequado para cenários de tubulação de ar comprimido de média pressão.

14. Separador de Água e Ar Tipo PN2.5: Pressão de projeto 2.5MPa, adequado para cenários de tubulação de ar comprimido especial de alta pressão.

1. Efeito de separação estável, pode remover eficazmente a água líquida e as impurezas arrastadas na tubulação de ar comprimido, reduzir a probabilidade de entrada de água e poeira nas ferramentas pneumáticas subsequentes e dispositivos de autossocorro a ar comprimido, e estender a vida útil do equipamento de suporte.

2. Baixa resistência operacional, a perda de pressão dos produtos padrão é ≤0,002 MPa, o que não afetará significativamente a pressão de fornecimento da tubulação de ar comprimido original e não alterará a capacidade de fornecimento de ar da tubulação original.

3. Boa adaptabilidade de instalação, vem com suportes de montagem correspondentes, pode ser fixado diretamente na tubulação horizontal, sem necessidade de modificação em larga escala da tubulação original, baixa dificuldade de construção no local.

4. Ampla gama de adaptabilidade às condições de operação, modelos com diferentes materiais e estruturas podem cobrir todas as necessidades de cenário, desde túneis de secagem convencionais até áreas com pulverização de água de alta umidade, adaptáveis a tubulações de ar comprimido com diferentes níveis de pressão e requisitos de limpeza.

5. Baixo custo de manutenção, o tipo de vórtice não possui consumíveis integrados, a manutenção diária requer apenas a limpeza regular das impurezas acumuladas no fundo; o modelo tipo filtro tem um processo simples de substituição do elemento filtrante, e o investimento em operação e manutenção a longo prazo é controlável.

6. Monitoramento visual conveniente, o equipamento possui um manômetro embutido, permitindo a observação em tempo real da pressão do suprimento de ar dentro da tubulação, facilitando que o pessoal no local compreenda prontamente o status operacional do sistema de ar comprimido.

1. Múltiplas estruturas disponíveis, incluindo ciclone + filtragem, a eficiência de separação gás-líquido pode atingir mais de 98%, purificando eficazmente a umidade e as impurezas na tubulação de ar comprimido.

2. Perda de pressão operacional ≤ 0,002 MPa, não reduzirá significativamente a pressão de alimentação de ar da tubulação original, garantindo uma saída de potência estável para ferramentas pneumáticas.

3. O corpo do barril pode ser feito de aço carbono ou aço inoxidável, adequado para condições de trabalho em poço com diferentes níveis de umidade, e exibe resistência à corrosão estável.

4. A parte inferior suporta duas opções de configuração: drenagem manual e drenagem combinada com válvula de dreno automático de condensado, adaptando-se a cenários de tubulação com diferentes quantidades de acúmulo de água.

5. Vem com um manômetro para observar a pressão de fornecimento de gás na tubulação em tempo real, tornando conveniente para o pessoal no local entender o status operacional do sistema.

6. Vem com um suporte de montagem correspondente, pode ser usado fixando-o diretamente na tubulação horizontal, reduzindo a carga sobre a tubulação.
