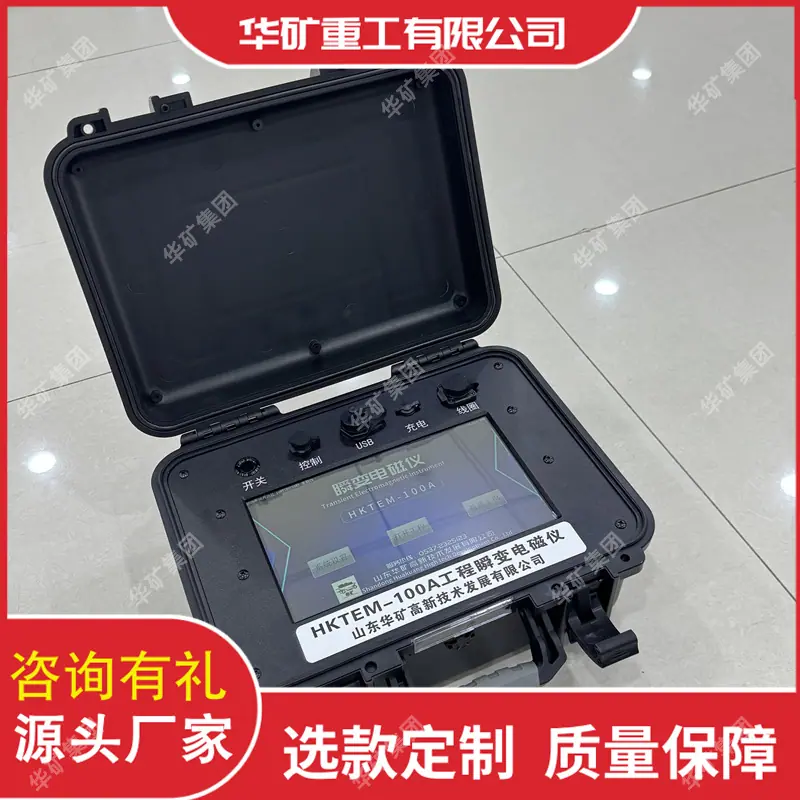

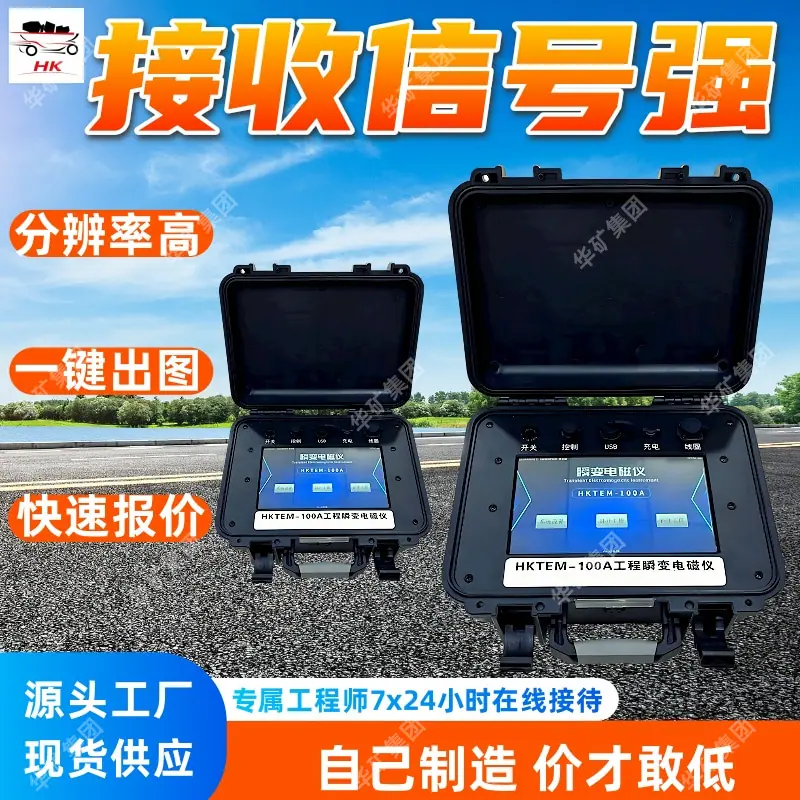

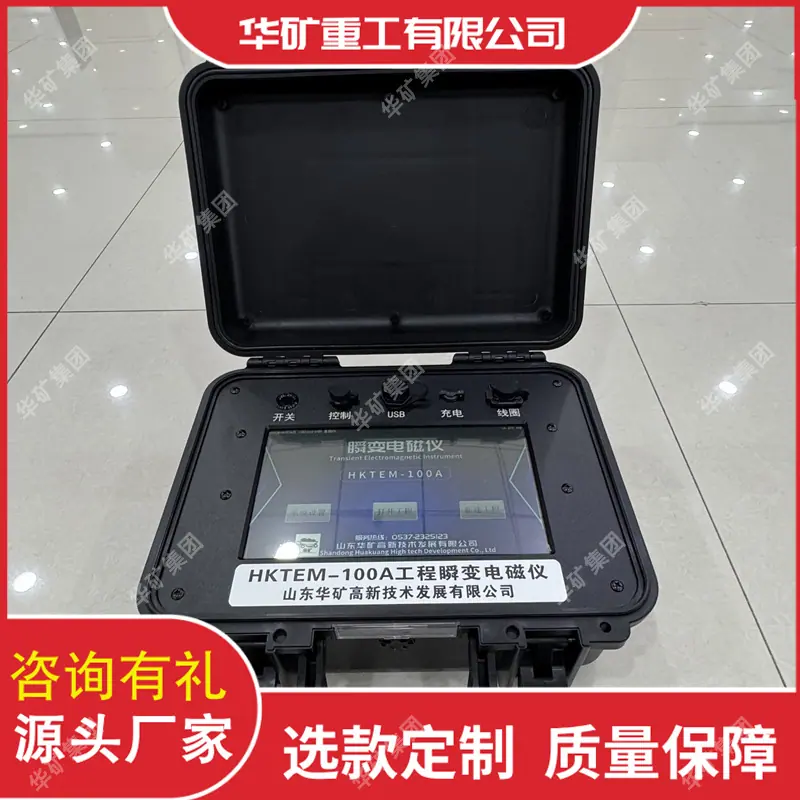

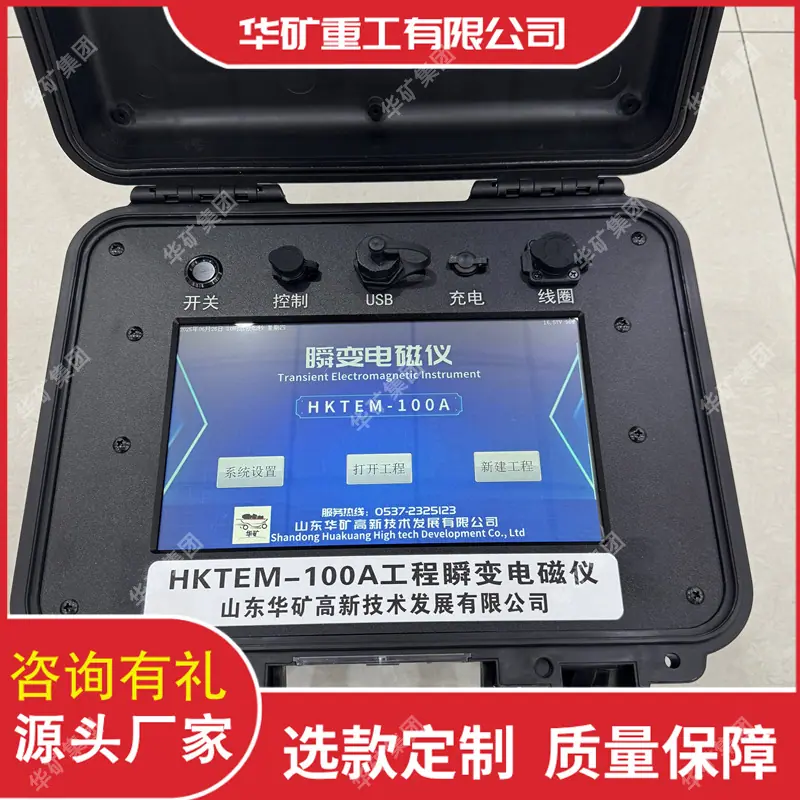

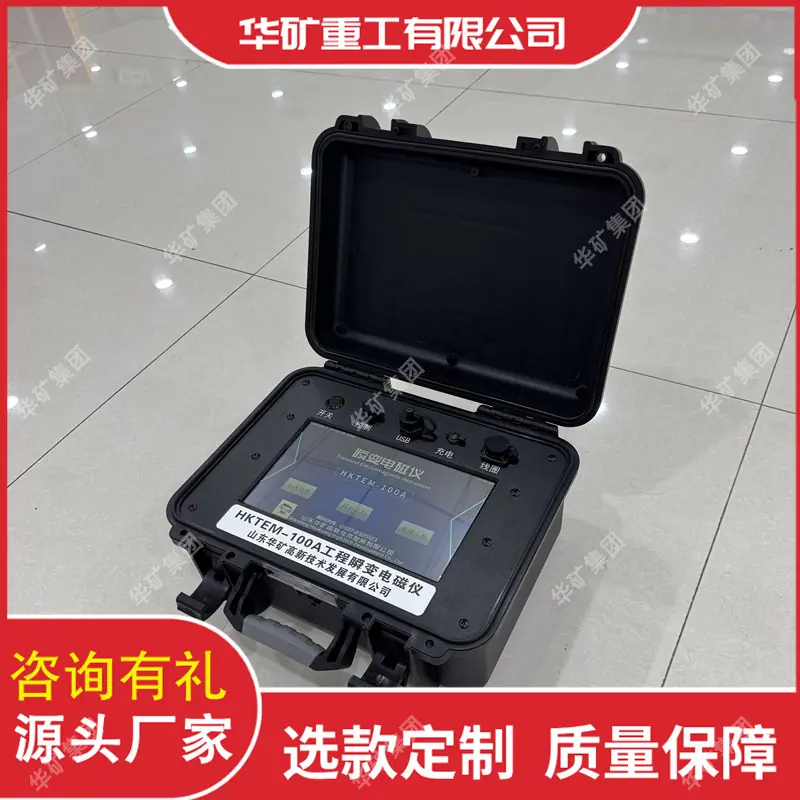

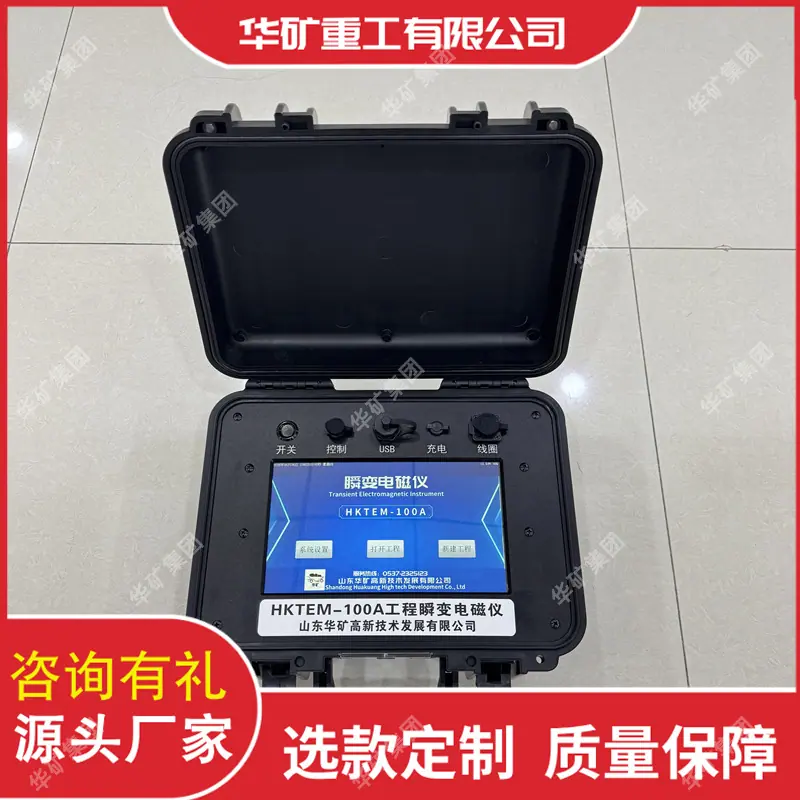

Instrumento Eletromagnético Transiente de Engenharia Tempo de Desligamento Rápido Geração de Gráfico com Um Clique HKTEM-100A Instrumento Eletromagnético Transiente de Engenharia

Características do Instrumento Eletromagnético Transiente HKTEM-100A:
A bobina transmissora-receptora integrada deste instrumento é uma bobina integrada leve, pesando 2 quilogramas, que é cerca de um terço do peso das bobinas transmissoras-receptoras de instrumentos similares no mercado.
O instrumento é leve, pequeno em tamanho e leve, pesando aproximadamente 3 quilogramas.
Este instrumento possui uma grande corrente de emissão, atingindo até 100A, e é um instrumento com uma profundidade de detecção relativamente grande.
A bobina transmissora tem poucas espiras, apenas 1-4 espiras, e a indutância da bobina transmissora é pequena.
A bobina receptora tem 200-500 espiras, o que é 10 vezes mais do que os instrumentos existentes no mercado.
A bobina receptora possui blindagem embutida e forte resistência à interferência eletromagnética humana.
A bobina transmissora tem baixa resistência e uma grande corrente de transmissão, que pode atingir uma corrente de pulso de 100A, superior à dos instrumentos eletromagnéticos transientes existentes.
A corrente é 2-4 vezes maior.
Corrente de emissão grande, profundidade de detecção muito aumentada, profundidade efetiva pode atingir mais de 150 metros.
Grande corrente de emissão, sinal de recepção forte, forte capacidade anti-interferência, pode funcionar em um ambiente com forte ruído de fundo.
A bobina transmissora tem baixa autoindutância e um tempo de desligamento rápido, 0,1 µs - 10 µs.
A indutância mútua entre as bobinas receptora e transmissora é pequena, a interferência do campo primário no campo secundário é baixa e a zona cega superficial é pequena.
O método de construção de bobina em forma de "8" pode ser adotado
Operação de aquisição de dados do instrumento com uma tecla, configuração e salvamento automáticos dos parâmetros de trabalho.
Aquisição de dados com filtragem automática e identificação automática de dados anormais.
A operação de plotagem do software de análise é simples.
Análise da estrutura espacial tridimensional.
O instrumento é leve e esteticamente agradável. A estrutura e o painel são projetados em aço inoxidável, tornando-o adequado para trabalhar em diversos ambientes especiais.
Campos de Aplicação do Instrumento Eletromagnético Transiente HKTEM-100A:
Detecção de engenharia de solo, usando uma bobina de 5m x 5m, a profundidade de detecção efetiva pode atingir 500 metros;
Detecção de engenharia de solo, usando uma bobina de 4m x 4m, a profundidade de detecção efetiva pode atingir 400 metros;
Detecção de engenharia de solo, usando uma bobina de 3m x 3m, a profundidade de detecção efetiva pode atingir 300 metros;
Detecção de engenharia de solo, usando uma bobina de 2m x 2m, a profundidade de detecção efetiva pode atingir 200 metros;
Túnel, via e teto, piso e detecção de avanço subterrâneos, a bobina de 1m x 1m tem um alcance de detecção eficaz de até 150 metros
isso é tudo.
Exploração da estrutura geológica ao redor de túneis e vielas, detectando a distribuição das estruturas na área de mineração da superfície para baixo, teor de água estrutural.
Investigação de estruturas condutoras de água ocultas durante o tunelamento e estruturas condutoras de água ocultas dentro da face de escavação durante a mineração de cavidades.
Investigação da profundidade de enterramento de corpos de minério bons condutores e estruturas portadoras de minério, outras explorações de engenharia e explorações ambientais.
Compare os dados geológicos e hidrológicos fornecidos nos desenhos de projeto, preveja as mudanças nas condições geológicas e hidrológicas e o grau de impacto delas na construção, e proponha esquemas de projeto.
A previsão geológica fornece uma base confiável para projeto e construção; reduz o risco de desastres geológicos; fornece dados geológicos confiáveis para a preparação de documentos de entrega.
Usado principalmente para detecção avançada de estruturas geológicas e perigos de água em galerias de minas não de carvão, especificamente da seguinte forma:
(1) Detecção de fonte de injeção de água em galerias de mina subterrânea de metal e não metal, detecção de estrutura com água
(2) Detecção de zonas de fratura condutoras de água induzidas por distúrbio de mineração em galerias de mineração subterrânea de minas metálicas e não metálicas;
(3) Exploração e Previsão|Fornecer orientação para a direção de escavação de galerias de mineração subterrânea em minas metálicas e não metálicas e para trabalhos de prevenção e controle de água;
Detecção de tendência de veio subterrâneo de mina metálica;
Detecção de estrutura circundante de caverna subterrânea, detecção de tubulação metálica;
Exploração de fontes de influxo de água em jazidas e pequenas minas de carvão abandonadas, exploração de aquíferos cársticos no piso da camada de carvão, colunas de colapso, etc.
