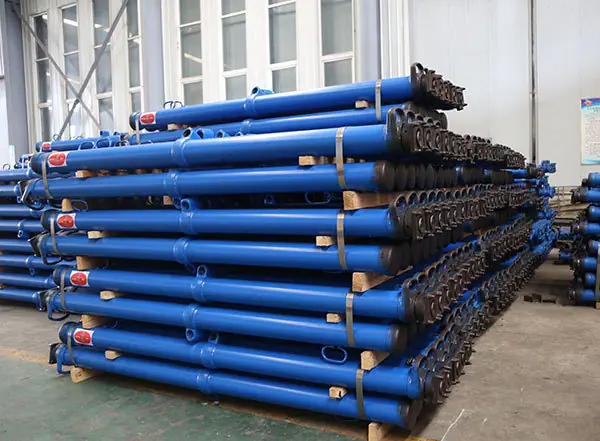

Haste Hidráulica Única de Mina DW25-350/110X(H)
O princípio de funcionamento do suporte hidráulico da série DWX (tipo suspensão) inclui quatro processos: elevação, suporte inicial, suporte de carga e retração, que são resumidos da seguinte forma:
Coluna ascendente, processo inicial de suporte
Durante o processo de macaquear, insira a pistola de injeção do sistema de tubulação no corpo da válvula de enchimento de óleo da válvula de três vias, acople a luva de travamento e opere a pistola de injeção. O líquido de alta pressão da estação de bombeamento abre a válvula de retenção tipo esfera na válvula de três vias através da ponta da pistola de injeção, entra no suporte e força o pistão a subir.
Processo de Carregamento e Transbordamento
Após a montagem do escoramento, ele fica em estado de suporte de carga. À medida que o tempo de escoramento aumenta, a carga do teto da frente de trabalho que atua sobre o escoramento aumenta. Quando a carga suportada pelo escoramento excede a resistência de trabalho nominal, a força exercida pelo líquido de alta pressão na cavidade do escoramento sobre a pastilha da válvula de segurança excede a força de fixação pré-definida pela mola da válvula de segurança na luva guia hexagonal. A mola da válvula de segurança é comprimida, e a pastilha da válvula de segurança se move juntamente com a luva guia hexagonal, separando-se da sede da válvula. A válvula de segurança abre, o líquido na cavidade transborda e a haste do pistão retrai. Isso reequilibra a pressão do teto.
3. Processo de montagem da coluna
Ao retrair o suporte, insira a alavanca de descarregamento no orifício de descarregamento do cilindro da válvula direita da válvula de três vias. Gire a alavanca de descarregamento para forçar a camisa da válvula, o parafuso de conexão, o corpo da válvula de injeção de óleo e outros componentes a se moverem axialmente como um todo, comprimindo a mola da válvula de descarregamento. A pastilha da válvula de descarregamento se separa da superfície de vedação do cilindro da válvula esquerda, a válvula de descarregamento é aberta e o fluido de trabalho na cavidade do suporte é pulverizado para o rebaixamento através do cilindro da válvula esquerda. A haste do pistão retrai sob a ação da gravidade e da mola de retorno. A retração do suporte é concluída.
Parâmetros do Suporte Hidráulico Único de Mina DW25-350/110X(H)
Item
modelo | alto ≤ (milímetros) | alto ≥ (milímetros) | Trabalhar jornada (milímetros) | Trabalhar resistência (KN) | peso (kg) | Trabalhador do Pilar Área de trabalho (milímetros) | Estresse fixo no trabalho (MPa) | Estação de bombeamento pressão (MPa) | Suporte inicial (KN) | Trabalhar líquido |
DW45--350/110X(H) | 4500 | 2480 | 2020 | 350 | 109 | 2520~4500 | 39,7 | 15~20 | 108,5~144,7 | Emulsão |
DW42--350/110X(H) | 4200 | 2360 | 1840 | 101 | 2360~4200 | |||||
DW40--350/110X(H) | 4000 | 2250 | 1750 | 95,0 | 2250~4000 | |||||
DW38--350/110X(H) | 3800 | 2140 | 1660 | 89,0 | 2140~3800 | |||||
DW35--350/110X(H) | 3500 | 2100 | 1400 | 75,5 | 2100~3500 | |||||
DW31.5--350/110X(H) | 3150 | 1950 | 1200 | 67,0 | 1950~3150 | |||||
DW28--350/110X(H) | 2800 | 1800 | 1000 | 61.1 | 1800~2800 | |||||
DW25--350/110X(H) | 2500 | 1500 | 1000 | 57,0 | 1500~2500 | |||||
DW22--350/110X(H) | 2240 | 1300 | 940 | 52,5 | 1300~2240 | |||||
DW20--350/110X(H) | 2000 | 1170 | 830 | 48,0 | 1170~2000 | |||||
DW18--350/110X(H) | 1800 | 1055 | 745 | 44,5 | 1055~1800 | |||||
DW16--350/110X(H) | 1600 | 940 | 660 | 41,0 | 940~1600 | |||||
DW14--350/110X(H) | 1400 | 830 | 570 | 37,5 | 830~1400 | |||||
DW12--350/110X(H) | 1200 | 720 | 480 | 33,0 | 720~1200 | |||||
DW10--350/110X(H) | 1000 | 615 | 385 | 29,5 | 615~1000 | |||||
DW08--350/110X(H) | 800 | 510 | 290 | 25,5 | 510~800 | |||||
DW06—350/110X(H) | 630 | 420 | 210 | 23,0 | 420~630 |
