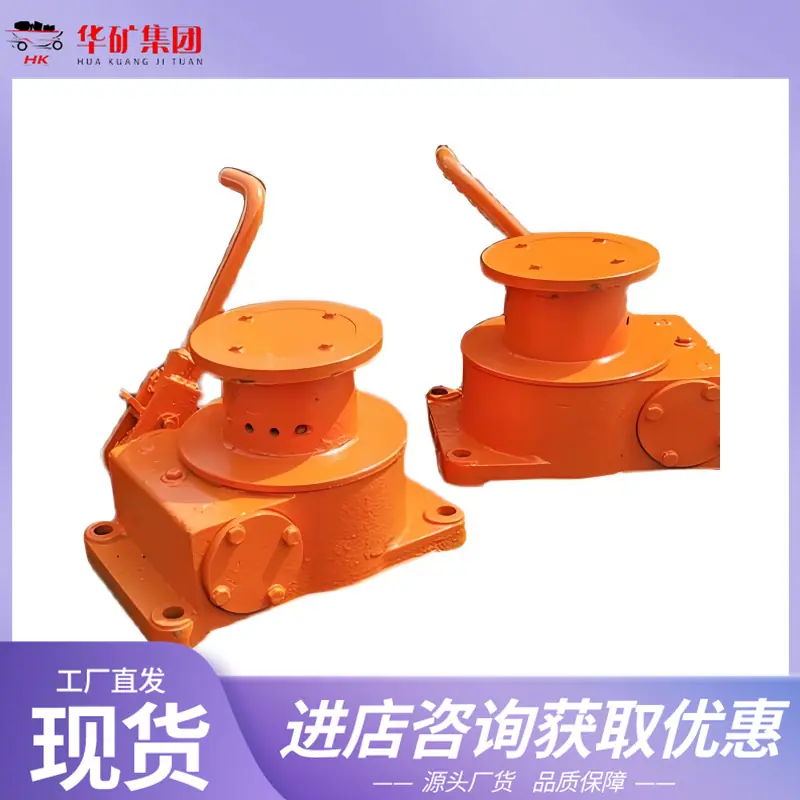

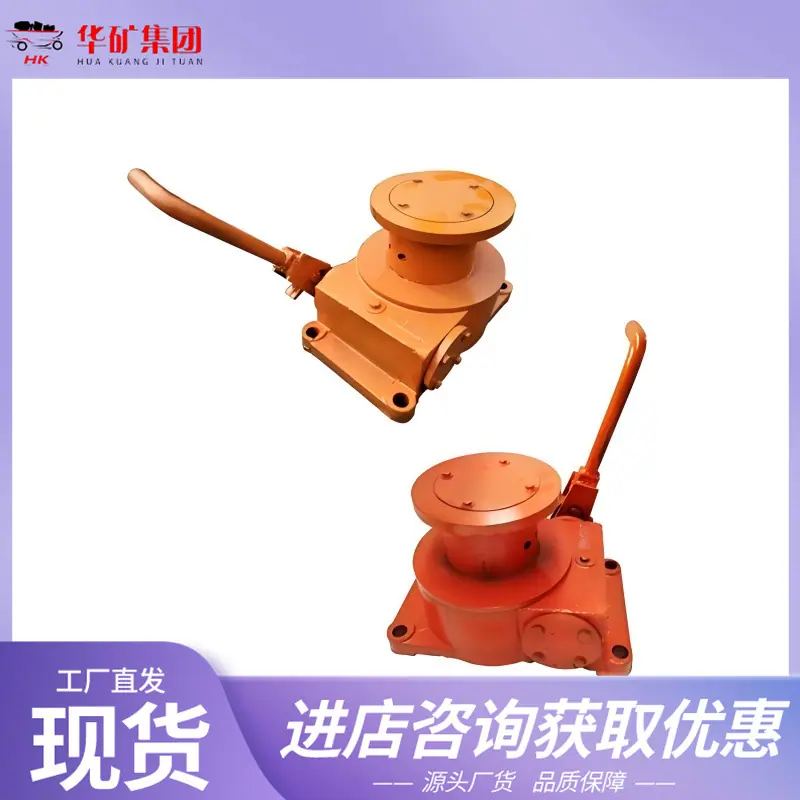

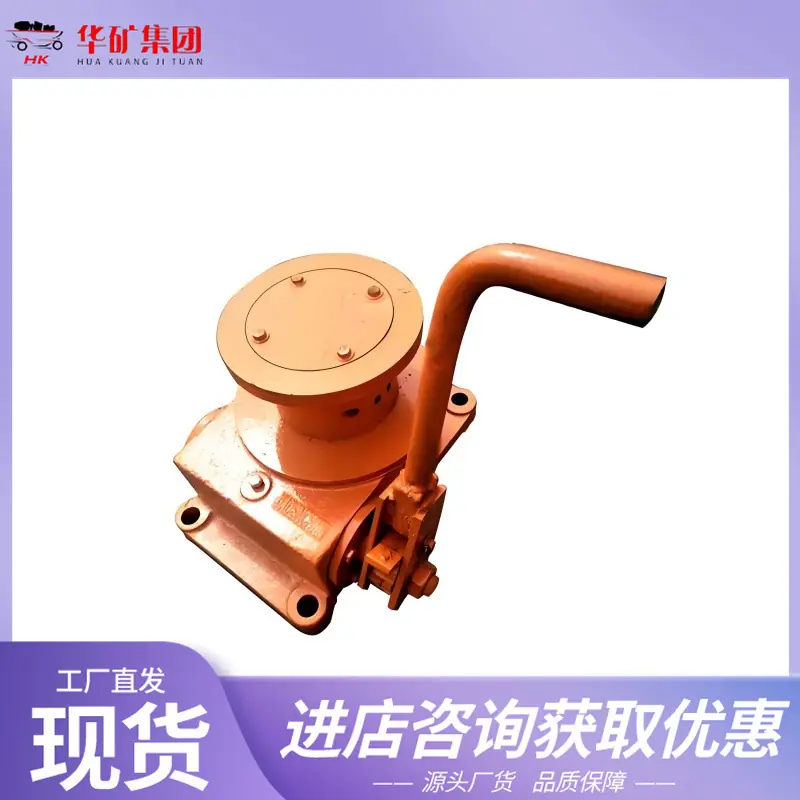

Tambor da turbina do transportador de correia tipo 120, tensionador de engrenagem helicoidal, dispositivo de tensionamento manual para transportadores de correia

1. Definição do Produto

O carretel de correia com engrenagem sem-fim é um dispositivo de tensionamento manual especificamente para transportadores de correia (especialmente transportadores de correia de mineração). Ele usa um mecanismo de redução de sem-fim e coroa para enrolar e desenrolar manualmente o cabo de aço, puxando o carro de tensionamento para mover e alcançar o ajuste preciso e o travamento da tensão da correia. Possui uma função de autotravamento reverso para evitar o afrouxamento do cabo devido à reversão da carga e é um acessório essencial para condições de trabalho subterrâneas, sem energia / à prova de explosão.

2. Estrutura e princípio de funcionamento

Componentes principais: Conjunto de sem-fim e rosca sem-fim, corpo do tambor, manivela, base, rolamentos, tampa de vedação, interface do cabo de aço; O Tipo 120 Padrão está disponível em tipos de instalação esquerda / direita, e um transportador de correia geralmente é equipado com um em cada lado (esquerdo e direito).

Fluxo de trabalho: Gire a manivela → O sem-fim aciona a engrenagem helicoidal para redução de velocidade e rotação → O carretel enrola / libera o cabo de aço → Aciona o carro de tensionamento para se mover → Tensionamento / afrouxamento da correia; O sem-fim tem um pequeno ângulo de hélice e possui seu próprio travamento mecânico, de modo que a tensão permanece inalterada após a parada, garantindo segurança e confiabilidade.

Material e Proteção: Corpo principal em aço fundido / ferro fundido, pintura em spray anticorrosiva na superfície (vermelho-alaranjado comum para mineração); estrutura de vedação à prova de poeira e água, adequada para ambientes úmidos, empoeirados e à prova de explosão em minas de carvão.

III. Funcionalidades Principais do Produto

Operação manual, sem necessidade de energia: Adequado para ambientes sem eletricidade, como cenários subterrâneos / à prova de explosão, operação simples, pode ser tensionado por uma pessoa;

Auto-travante confiável, seguro e estável: O mecanismo de engrenagem sem-fim impede a reversão, evitando acidentes causados por afrouxamento súbito da correia;

Estrutura compacta, instalação conveniente: Tamanho pequeno, peso moderado (Tipo 120 aprox. 65kg), montagem por flange / pé, tipos esquerdo e direito são intercambiáveis;

Resistente e durável, baixo custo de manutenção: A fundição possui forte rigidez e as peças de transmissão são resistentes ao desgaste. A manutenção diária requer apenas a adição de graxa lubrificante;

Adequado para Várias Larguras: Cobre especificações comuns de transportadores de correia, como 650, 800, 1000, 1200 mm (por exemplo, transportador de correia suspenso SPJ-800).

IV. Parâmetros Técnicos Típicos (Modelo 120, Geral da Indústria)

folha

Item de Parâmetro 120 Tipo Carretilha de Turbina

Força de tração nominal 120 kN (12 toneladas)

Cabo de aço correspondente 12 mm (comum) / 10 mm

Tipo de instalação Tipo esquerdo / Tipo direito, usado em pares

Peso aproximadamente 65 kg

Largura de banda aplicável 650, 800, 1000 mm (Série SPJ-800/DSJ)

Ambiente de trabalho: Mina de carvão subterrânea (à prova de explosão), mina a céu aberto, correia transportadora de porto

V. Cenários de Aplicação e Seleção

Aplicações Principais: Tensionamento da cauda para transportadores de correia suspensos em minas de carvão (SPJ-800/650) e para transportadores de correia de material a granel na superfície; particularmente adequado para condições de trabalho sem fonte de alimentação e com altos requisitos de prova de explosão.
