Suporte Hidráulico Individual para Mineração DW18-350/110X(H): Especificações Técnicas e Instruções de Instalação para Suportes Hidráulicos Individuais

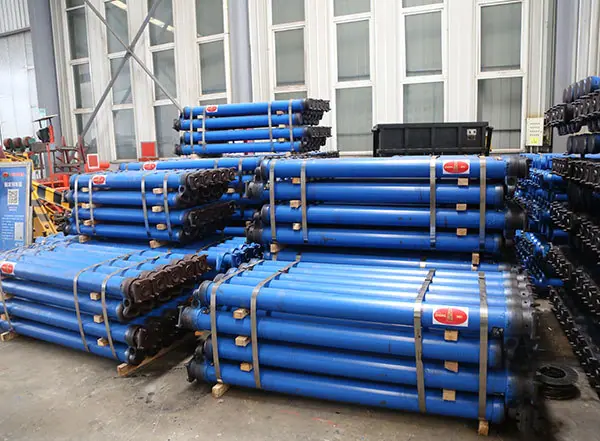

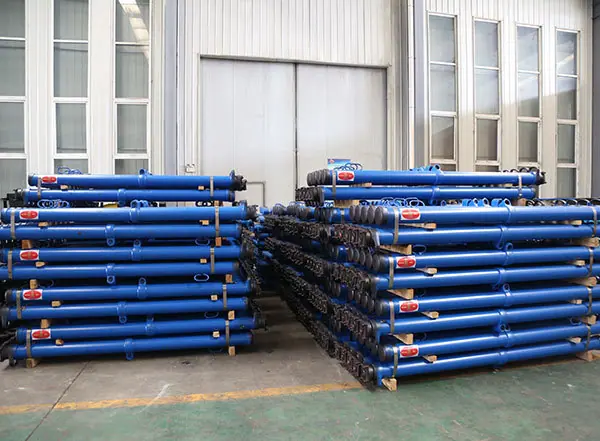

Suporte Hidráulico Individual para Mina DW18-350/110X(H)

O escoramento hidráulico para mineração DW18-350/110X(H) é composto principalmente por uma cabeça articulada, um conjunto de cabeça de vedação, uma base, um corpo de válvula de injeção de fluido, um corpo de válvula de manípulo, um corpo de manípulo, uma válvula multi-vias, uma haste de pistão, um cilindro, uma mola de retorno, elementos de vedação, etc.

Vantagens e Características dos Amortecedores

1. Possui alta capacidade de carga excêntrica e alta estabilidade

O suporte de suspensão usa o princípio da tecnologia de suspensão por pistão, permitindo que a força da suspensão hidráulica atue diretamente na tampa superior através da cavidade interna da haste do pistão do suporte. Isso faz com que a força da suspensão hidráulica suporte cerca de quatro quintos da resistência de trabalho do suporte, de modo que a haste do pistão suporte apenas um quinto da resistência de trabalho na direção axial. Isso melhora a estabilidade e a segurança do suporte e também aumenta muito a altura de suporte e a capacidade de carga do suporte.

2. Vazamentos são fáceis de detectar, seguros e confiáveis

Devido à melhoria na estrutura, evita-se o topo vazio e o desprendimento do pilar causado por vazamento interno. Uma vez que o pilar vaza, ele pode ser verificado diretamente a olho nu no local, no subsolo, e o pilar pode ser substituído a qualquer momento. O princípio da compensação de vedação e da tecnologia de tensão de vedação é adotado. Quanto maior a pressão da placa superior, mais apertada será a superfície de vedação e menor será a probabilidade de vazamento.

3. Alta resistência de suporte, boa segurança e estabilidade

O escoramento suspenso não possui mais soldas circulares na coluna viva, que são difíceis de garantir em termos de acabamento. Isso melhora a resistência e a confiabilidade da coluna viva, evita o risco de acidentes como quedas de teto causadas por fraturas de solda e garante a segurança dos trabalhadores.

4、Fácil de usar

Atualmente, os escoras hidráulicos simples, tanto nacional quanto internacionalmente, possuem a cabeça com a válvula de três vias soldada ao cilindro interno. Quando o cilindro interno sobe, o operador deve subir junto, o que é particularmente inconveniente e inseguro para frentes de trabalho mais altas. Em contraste, para a série de escoras suspensa, a válvula de três vias é instalada no conjunto da alça. Durante a injeção de fluido, a válvula de três vias não sobe com o cilindro interno, tornando a operação conveniente, segura e confiável.

5. Longa vida útil

O corpo da alça, a tampa superior articulada, a base e outros acessórios são todos forjados em aço #45 e tratados com um acabamento escurecido.

Parâmetros do Produto DW18-350/110X(H) Suporte Hidráulico Único para Mina
