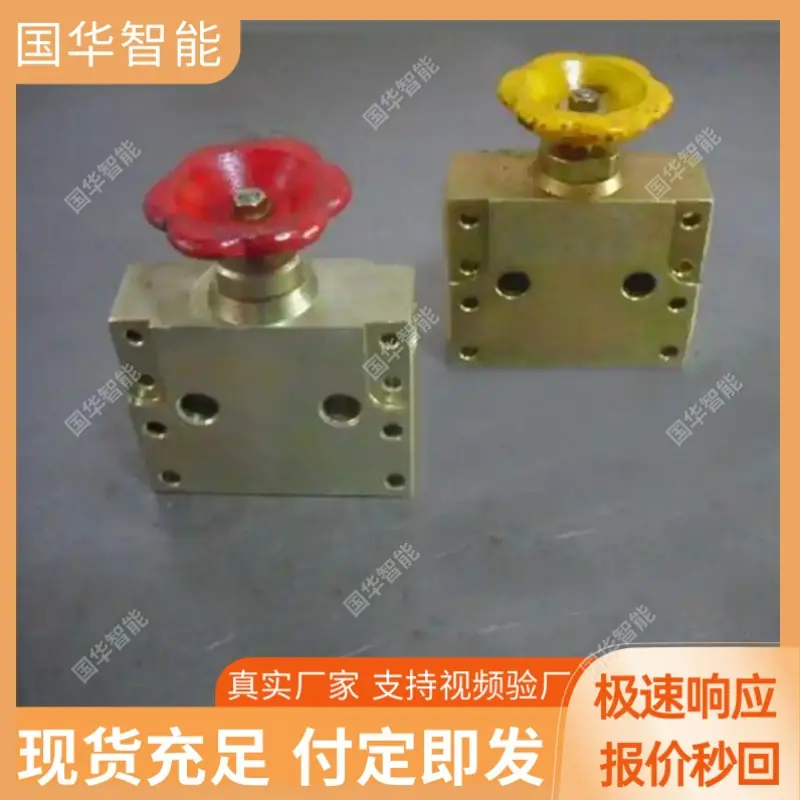

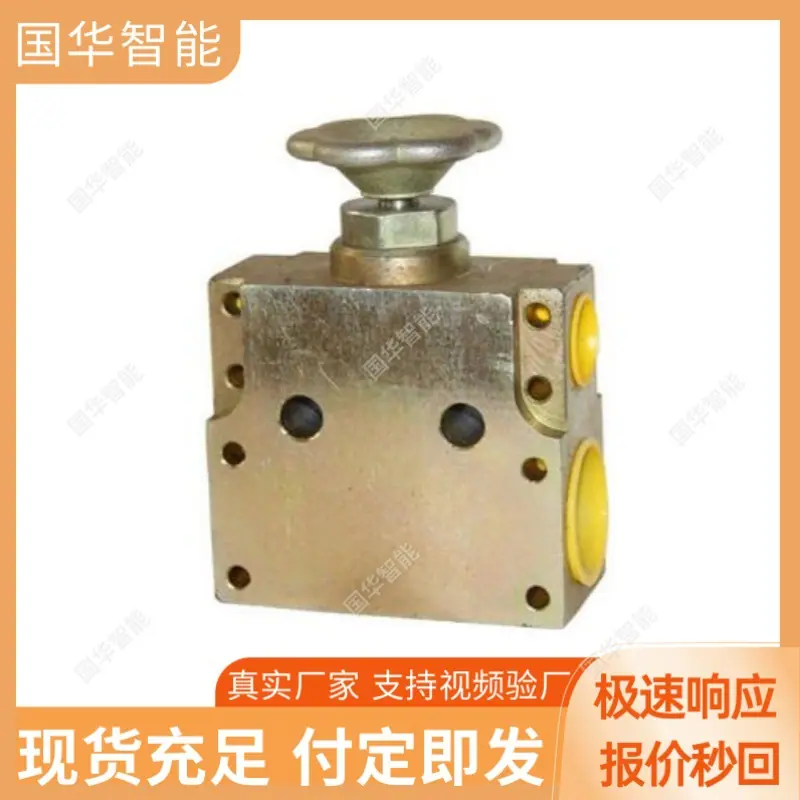

Válvula Gaveta Plana Manual, em estoque, Válvula Gaveta Plana para Mineração, Válvula Gaveta para Linha de Hidráulica FJP125/40

Descrição do produto
As válvulas gaveta de sede plana são a categoria principal de válvulas de vedação por força. Elas obtêm o fechamento da tubulação levantando e abaixando o disco da válvula em linha reta ao longo da linha central da sede da válvula. O disco da válvula e a sede da válvula utilizam uma estrutura de vedação face a face. O fluido precisa mudar de direção para passar pela sede da válvula. Elas podem tanto interromper a tubulação quanto realizar funções menores de estrangulamento, tornando-as a válvula padrão para vapor, tubulações químicas de alta pressão e sistemas hidráulicos em minas. O caminho de fluxo do corpo da válvula adota estruturas de passagem reta, angular ou tipo Y de fluxo direto. Os métodos de operação cobrem manuais, pneumáticos, elétricos e outros tipos, adaptando-se a cenários de controle de tubulação para diversos meios, como água, óleo, vapor e fluidos fracamente corrosivos.
principais vantagens
O desempenho de vedação é estável, a área de contato da superfície de vedação plana é uniforme e, sob condições operacionais envolvendo exposição prolongada a impactos de mídia de alta pressão, a superfície de vedação não é propensa ao desgaste causado pela concentração de tensão local. A taxa de vazamento está dentro da faixa razoável permitida pelos padrões da indústria.
Ampla adaptabilidade às condições de operação, o corpo da válvula pode ser fabricado a partir de diversos materiais, como aço fundido, aço inoxidável, etc., adaptando-se a uma ampla gama de condições de operação, desde água limpa de baixa pressão até vapor de alta pressão e alta temperatura, e alguns modelos especialmente personalizados podem se adaptar a cenários de tubulação com meios altamente corrosivos.
O processo de manutenção é simples. A sede da válvula e o disco da válvula são peças independentes e substituíveis. Durante a manutenção de rotina, não é necessário desmontar todo o corpo da válvula; basta substituir os componentes de vedação desgastados para restaurar o desempenho da válvula, reduzindo assim os custos de operação e manutenção a longo prazo.
O controle de abertura é intuitivo. Em uma válvula globo de sede plana com estrutura de haste ascendente, a haste da válvula fica exposta. O pessoal pode julgar diretamente a abertura da válvula pelo comprimento da extensão da haste, o que facilita o controle preciso da faixa de estrangulamento no local.
Forte versatilidade estrutural, as dimensões de conexão e as interfaces de instalação dos modelos principais cumprem as normas nacionais como GB/T 12221 e GB/T 9113, permitindo a substituição direta de válvulas globo convencionais das mesmas especificações no mercado sem modificação adicional das interfaces da tubulação.
Categorias comuns
De acordo com o formato do caminho do fluxo, eles podem ser divididos em válvulas gaveta planas de passagem reta, válvulas gaveta planas angulares e válvulas gaveta planas de fluxo direto tipo Y. O tipo de passagem reta possui entrada e saída coaxiais, um corpo de válvula em forma de Z, a maior versatilidade e é o modelo principal geral para tubulações de vapor, água e químicas; O tipo angular possui entrada e saída em um ângulo reto de 90°, eliminando a necessidade de curvas na tubulação, economizando espaço de instalação e é adequado para cenários de tubulação em ângulo reto de reatores, trocadores de calor e estações hidráulicas de alta pressão; O tipo de fluxo direto tipo Y possui a haste da válvula em um ângulo de 45° em relação à tubulação, o fluxo do meio é suave e o desempenho de resistência ao fluxo é melhor, adequado para condições de óleo de transferência de calor de alta temperatura e vapor de alta pressão com abertura e fechamento frequentes.
De acordo com o tipo de vedação, podem ser divididos em válvulas gaveta planas de vedação macia e válvulas gaveta planas de vedação dura metálica. O tipo de vedação macia possui uma junta de PTFE incrustada no disco da válvula, garantindo contato de vedação estanque, e é adequado para cenários envolvendo água limpa e meios fracamente ácidos em temperaturas ≤180℃. O tipo de vedação dura metálica possui o assento da válvula e o disco da válvula revestidos com a liga à base de cobalto Stellite, capazes de suportar temperaturas na faixa de -40~570℃, e é adequado para cenários especializados de alta temperatura e alta pressão, como vapor de alta pressão e óleo de transferência de calor.
De acordo com o método de acionamento, podem ser divididos em válvulas gaveta planas manuais, válvulas gaveta planas pneumáticas e válvulas gaveta planas elétricas. Os tipos manuais são operados diretamente por uma roda de mão, possuem estrutura simples e seu custo é controlável, tornando-os adequados para cenários de tubulação convencionais com diâmetros pequenos a médios. Os tipos pneumáticos são equipados com atuadores pneumáticos e são adequados para cenários de controle de tubulação que exigem desligamento automático remoto e em áreas à prova de explosão. Os tipos elétricos são equipados com atuadores elétricos, suportam regulação por sinal remoto e feedback de status, e são adequados para sistemas de tubulação de controle centralizado não supervisionados.
De acordo com o cenário de aplicação, eles podem ser divididos em válvulas globo de sede plana para uso industrial geral e válvulas globo de sede plana adaptadas para sistemas hidráulicos de mineração. O tipo para uso industrial geral atende aos requisitos de parâmetros gerais das normas nacionais e é adequado para cenários de tubulação industrial convencionais na superfície; o tipo adaptado para sistemas hidráulicos de mineração é equipado com as configurações de segurança relevantes para mineração e é adequado para os cenários de controle liga/desliga de dutos de fluido de emulsão para suportes hidráulicos em minas de carvão.
Ponto de venda principal
A conformidade está bem estabelecida, e os produtos convencionais atendem plenamente aos requisitos da série GB/T 12235 de normas nacionais. Modelos personalizados para cenários de mineração podem ser equipados com as marcas de segurança de produtos de mineração correspondentes, atendendo aos requisitos de acesso de segurança para equipamentos de mineração subterrânea.
Forte adaptabilidade média, pode ajustar flexivelmente o material do corpo da válvula e a estrutura de vedação de acordo com o tipo de fluido da tubulação do usuário, parâmetros de temperatura e pressão, adaptando-se a várias necessidades de controle de tubulação, desde o fornecimento de água e drenagem civil comum até usinas de alta pressão e produtos químicos finos.
Espaço customizado suficiente permite ajustar o diâmetro nominal, a classe de pressão e o método de acionamento da válvula com base nos padrões da interface da tubulação do usuário, nas limitações de espaço de instalação e nos requisitos especiais de condições operacionais, adaptando-se às necessidades de implantação personalizadas de diferentes indústrias.
Garantia de fornecimento estável, com modelos regulares disponíveis em estoque e prazos de entrega para modelos personalizados dentro de uma faixa razoável, garantindo o progresso do projeto para instalação de tubulações industriais e renovação de sistemas hidráulicos de mineração.
As aplicações reais são extensas, e produtos relacionados foram implementados com sucesso em um grande número de usinas de energia, plantas petroquímicas, minas e cenários de abastecimento e drenagem de água municipais na China. A estabilidade de vedação e a adaptabilidade às condições operacionais sob operação de longo prazo foram verificadas através de extensas condições operacionais no local.
