Bomba de Dessulfurização Tipo TL Monobloco Monoejecção Bomba de Dessulfurização para Mineração Ajustável Axialmente Bomba de Dessulfurização Tipo TL

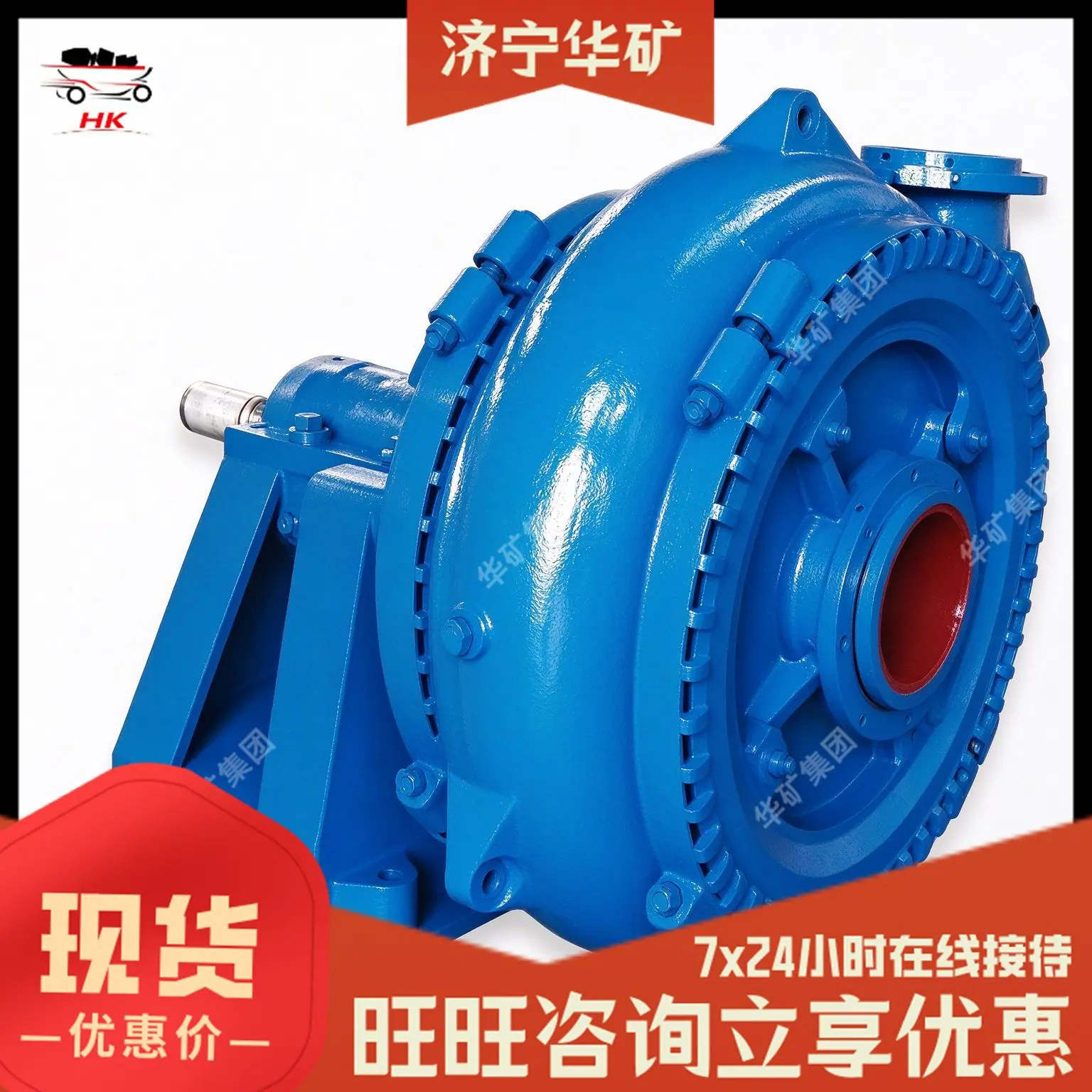

Bombas de cascalho são bombas centrífugas em balanço projetadas especificamente para transportar materiais de partículas grandes e altamente abrasivos. Elas são uma subcategoria especializada dentro da linha de produtos de bombas de polpa. Apresentando uma carcaça de bomba única com uma estrutura de passagem de fluxo ampla, elas podem manusear meios com partículas de grande porte, como cascalho, areia e escória de jateamento, que são difíceis de passar para bombas de polpa convencionais. Elas são amplamente utilizadas em cenários como dragagem de canais de rios, extração de areia por dragas, descarga de escória de máquinas de perfuração de túneis e transporte de materiais de grão grosso em minas.
As partes internas de fluxo da bomba de cascalho são feitas de material de liga resistente ao desgaste de alta dureza. O espaço do canal de fluxo é amplo, permitindo o transporte de lamas contendo partículas sólidas de grande porte sem entupimento. O corpo da bomba e a tampa da bomba são conectados usando uma estrutura de banda tipo grampo, tornando a desmontagem e a montagem convenientes. O ângulo de saída da bomba pode ser ajustado conforme necessário para se adaptar a diferentes requisitos de layout de tubulação do local. É um equipamento de suporte especializado para o transporte contínuo de materiais de grão grosso altamente abrasivos.

1. Classificado por estrutura de instalação

• Bomba Centrífuga para Lodo Horizontal: O eixo da bomba é disposto horizontalmente, e toda a unidade é instalada em uma base fixa. Possui forte estabilidade operacional e cobre uma ampla faixa de vazão. É a escolha principal para condições de trabalho fixas em terra e para instalação no convés de dragas.
• Bomba Vertical para Areia e Cascalho: O eixo da bomba é disposto verticalmente, e a cabeça da bomba pode ser imersa abaixo da superfície da lama para operação. Pode ser iniciada sem escorva e é adequada para cenários de extração de baixo nível de partículas grandes, como lagoas de lama e poços de material de dragas de areia.
• Bomba Submersível para Areia e Cascalho: A bomba e o motor submersível são selados juntos como uma unidade, e toda a máquina é diretamente submersa para operação subaquática, eliminando a necessidade de uma base de instalação adicional em terra. É adequada para cenários sem condições de operação em terra seca, como dragagem subaquática e extração de areia em águas rasas.

1. Categorizado por cenário de aplicação

• Bomba Especializada para Areia e Cascalho de Dragagem: Parâmetros otimizados para condições de desassoreamento e escavação de rios e vias navegáveis, design de alta vazão adequado para transporte de polpa a longa distância, amplamente utilizada em dragas e embarcações de desassoreamento.
• Bomba para Mineração de Areia e Brita: Adequada para transportar escória fragmentada de grão grosso e materiais minerais semi-moídos em minas. As partes de fluxo são espessadas para aumentar a vida útil dos componentes em condições altamente abrasivas.
• Máquina de Escudo Suportando Bomba de Areia e Cascalho: Especificamente dimensionada para o sistema de descarga de detritos de máquinas de escudo, ela pode manusear a lama de brita gerada pela escavação da máquina de escudo, garantindo a operação contínua do processo de remoção de detritos durante a construção de túneis.
• Bomba Especial para Areia e Cascalho para Extração de Areia: Projetada para operações de extração de areia em rios, lagos e mares. O tamanho da passagem de fluxo é adaptado aos requisitos para passagem de areia e cascalho de partículas grandes. É usada principalmente para operações de sucção e transporte de areia em dragas de areia.

1. Dividido por tipo de transmissão

• Transmissão Direta: O motor é conectado coaxialmente de forma direta ao eixo da bomba, resultando em uma estrutura compacta e um caminho de transmissão curto, adequado para cenários de instalação fixa com espaço limitado.
• Acionamento por correia em V: Transmite potência através de uma correia em V, permitindo o ajuste flexível da velocidade de operação da bomba para se adaptar aos requisitos de ajuste de parâmetros de vazão e altura manométrica sob diferentes condições de trabalho.
• Acionamento por Acoplamento: Equipado com um acoplamento hidráulico para obter partida suave e regulação de velocidade contínua, reduzindo o choque de partida, adequado para cenários de partida de serviço pesado com cargas de alta potência e alta inércia.
• Transmissão Redutora de Velocidade: O redutor de engrenagem acoplado ajusta a velocidade de saída para se adaptar aos requisitos operacionais de bombas de areia e cascalho de grande diâmetro com alto fluxo e baixa velocidade.

1. Classificado por abertura de sobrecorrente

• Bomba de Areia e Cascalho de Pequeno Diâmetro: Diâmetro de saída de 100 mm ou inferior, adequada para transportar areia e cascalho com vazões pequenas e partículas de tamanho médio, frequentemente usada em cenários de dragagem em pequena escala e mineração de areia em pequena escala.
• Bomba de Areia e Cascalho de Calibre Médio: Diâmetro de saída 150-300mm, faixa de vazão moderada, é a seleção principal para cenários de dragagem de rios e transporte regular de mineração.
• Bomba de Areia e Cascalho de Grande Calibre: Diâmetro de saída de 350 mm ou superior, design de alta vazão, adequada para escavadeiras grandes, minas grandes e cenários de operação de transporte de partículas grossas de longa distância.

1. Boa Passabilidade para Partículas Grandes: Adotando um design de canal de fluxo largo e desobstruído, pode transportar partículas sólidas de tamanho grande que as bombas de polpa convencionais não conseguem manusear, reduzindo significativamente a probabilidade de entupimento durante o processo de transporte de partículas grossas.
2. Resistência Superior ao Desgaste: Os componentes centrais que manuseiam o fluxo são feitos de materiais duros, como liga resistente ao desgaste de alto cromo. A estrutura é otimizada para condições de alto fluxo com partículas abrasivas, reduzindo a taxa de erosão e estendendo a vida útil efetiva dos componentes.
3. Forte Adaptabilidade de Instalação: A saída da bomba suporta rotação e ajuste de ângulo arbitrário de 360°, permitindo que a direção da saída seja determinada de forma flexível de acordo com o layout da tubulação no local. Ela pode se adaptar a diferentes condições de instalação no local sem a necessidade de cotovelos adicionais.
4. Manutenção e Desmontagem Fáceis: O corpo da bomba e a tampa da bomba são conectados usando uma estrutura de banda tipo grampo, permitindo a desmontagem rápida da câmara da bomba sem a necessidade de ferramentas especiais complexas. O processo de operação para substituir peças de fluxo é simples, reduzindo o investimento de tempo para operação e manutenção no local.
5. Boa estabilidade operacional: Adota um conjunto de rolamentos integrado tipo barril com rolamentos correspondentes de alta capacidade, capaz de suportar cargas radiais do transporte de lamas com partículas grandes. A máquina inteira pode operar continuamente por longos períodos sob as condições especificadas de manutenção e operação.
6. Adaptação Versátil às Condições: Ao ajustar parâmetros como tipo de transmissão, material de transbordamento e velocidade de operação, pode abranger diversos cenários, desde pequenas dragas até transporte de partículas grossas em larga escala em minas, atendendo às necessidades de uso diferenciadas de diferentes indústrias.

1. Passagem para Partículas Grandes: Passagem de fluxo ampla, adequada para meios de areia e cascalho com partículas grandes que as bombas de polpa convencionais não conseguem transportar, reduzindo a probabilidade de entupimento.
2. Forte resistência ao desgaste e durabilidade: Peças de fluxo em liga resistente ao desgaste de alto cromo, adequadas para condições de trabalho com partículas grosseiras e forte abrasão, mantendo um ciclo operacional estável.
3. Dragagem Eficiente: Parâmetros de grande vazão são adequados para operações de dragagem e extração de areia, melhorando a eficiência de transporte de materiais granulares grosseiros.
4. Sucção com Baixo NPSHa: Design hidráulico otimizado, desempenho de margem de cavitação adaptado às condições de sucção submersa em nível baixo, garantindo a estabilidade da sucção.
5. Montagem e Desmontagem Fáceis: A estrutura de conexão do corpo da bomba utiliza um anel de fixação, permitindo que a câmara da bomba seja desmontada sem ferramentas complexas, e as peças de fluxo podem ser substituídas rapidamente.
