Engenharia Geotécnica Pressurômetro Pré-perfurado Pressurômetro de Poço Inclinado Pressurização Estável Pressão Lateral de Poço Pré-perfurado Mineração

O pressiômetro pré-perfurado é um instrumento de teste in situ convencional na área de investigação geotécnica. Ele requer a perfuração prévia de furos verticais na camada de solo, em seguida, a descida do pressiômetro até a profundidade de teste, e a medição da deformação do solo aplicando pressão radial à parede do furo. Finalmente, são calculados parâmetros mecânicos chave, como capacidade de suporte, módulo pressiométrico e módulo de deformação. É amplamente utilizado em cenários de teste de mecânica geotécnica para projetos como construção de minas, túneis e taludes.

Princípio de funcionamento principal

Pré-perfuração e Abaixamento: Perfure verticalmente furos com diâmetro 2-8 mm maior que o diâmetro externo do pressômetro e abaixe o pressômetro até a profundidade de teste especificada.

Pressurização de três câmaras: As câmaras de proteção superior e inferior do packer primeiro se expandem para aderir firmemente à parede do furo e fixar a posição. A câmara de medição do meio é então pressurizada em gradiente, fazendo com que o solo circundante sofra deformação radial uniforme.

Plotagem de Curvas e Estimativa de Parâmetros: Registre as variações de volume sob diferentes pressões, plote a curva pressão-volume de pressão lateral e extraia indicadores chave como a pressão horizontal inicial P0, a pressão de pré-consolidação Pf e a pressão limite PL a partir dela. Finalmente, calcule os parâmetros de engenharia necessários, como capacidade de suporte e módulo de pressão lateral.

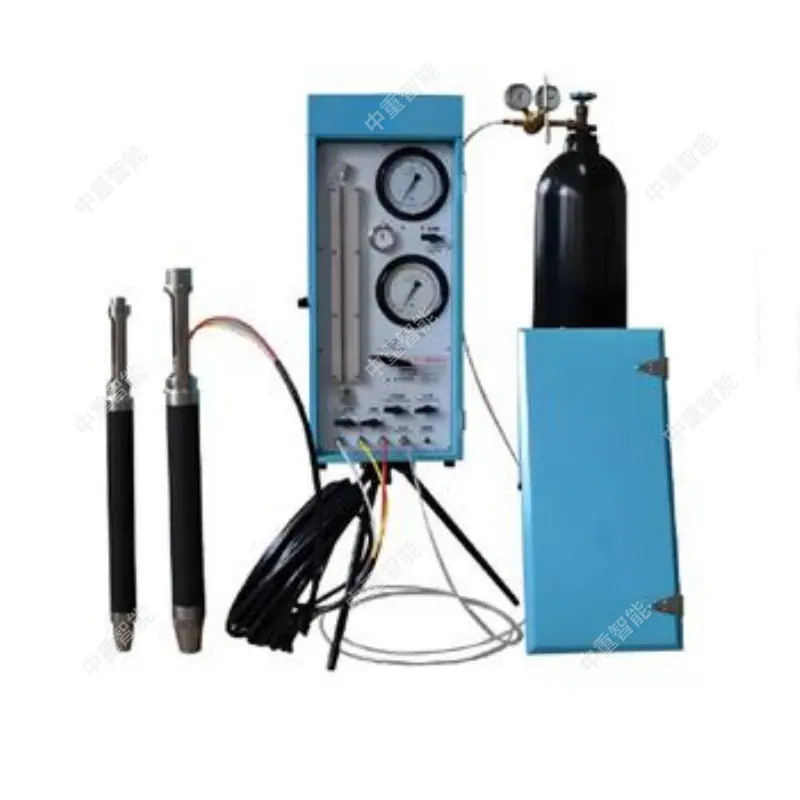

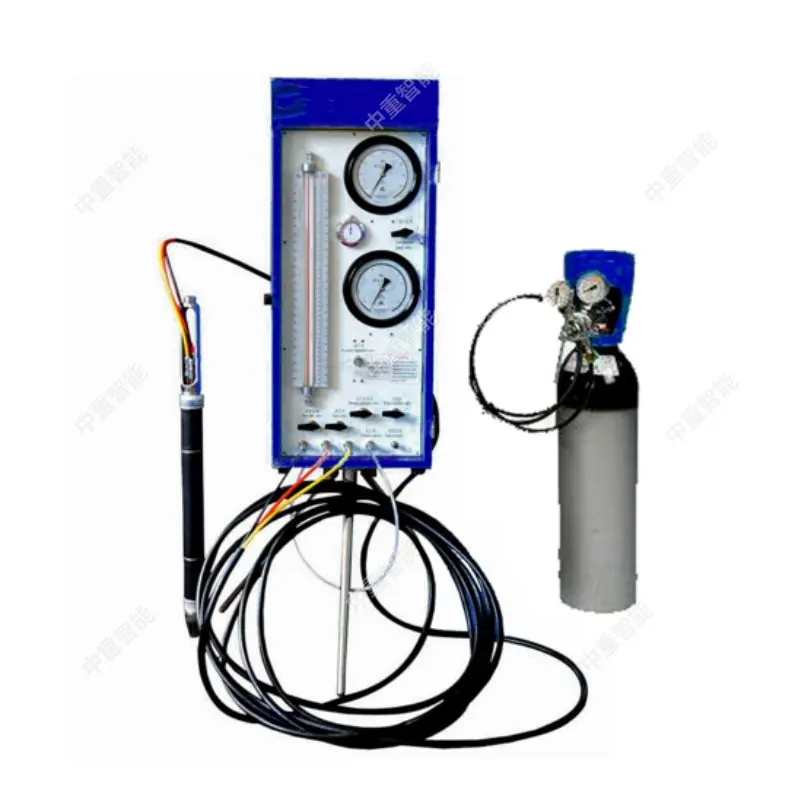

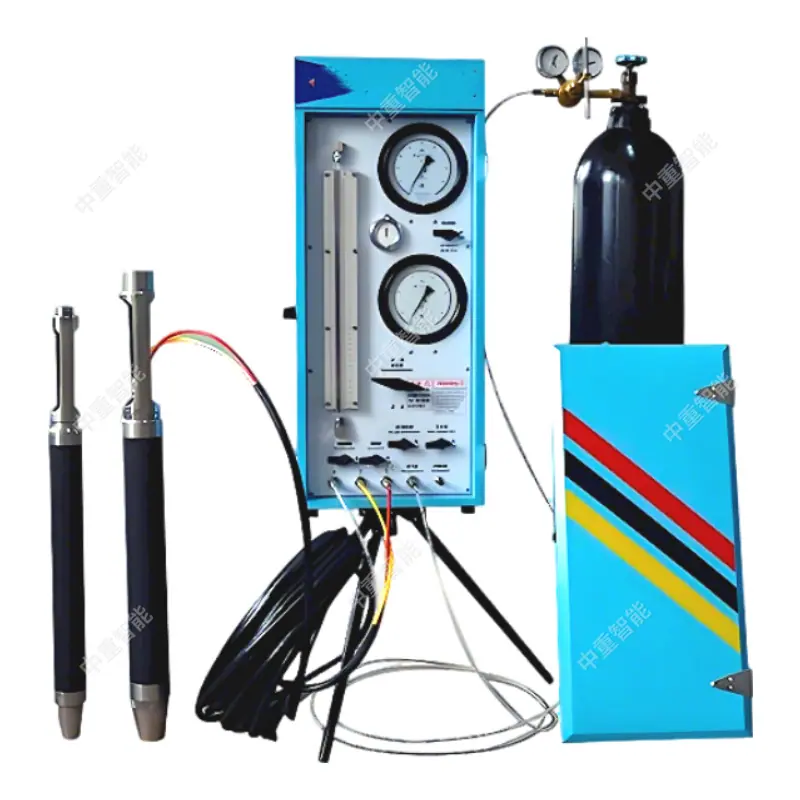

Composição estrutural completa

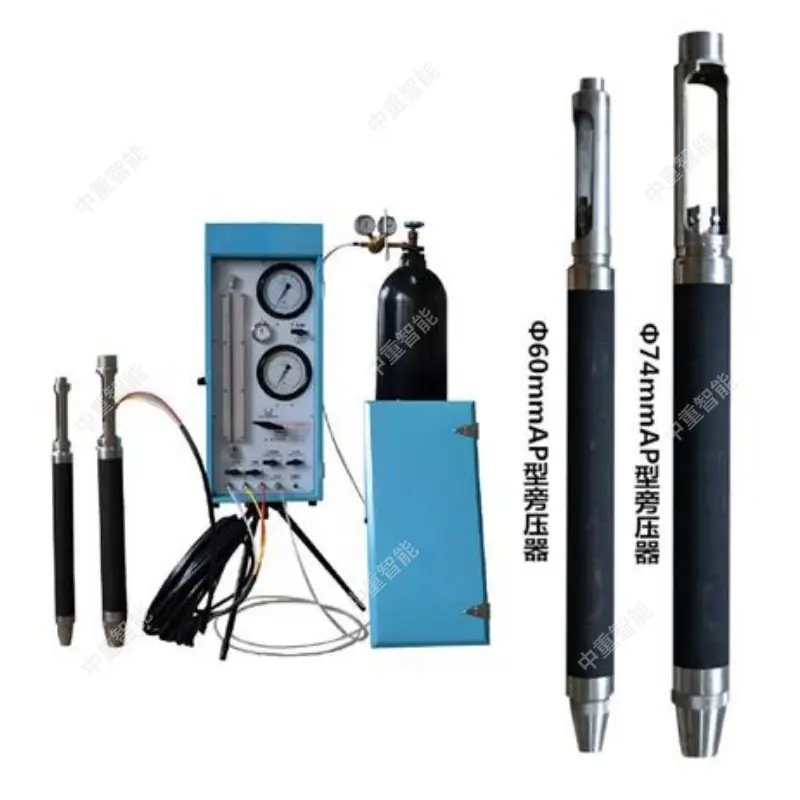

Dispositivo de Pressão Lateral (Sonda Central): Geralmente possui uma estrutura de três cavidades, composta por um esqueleto metálico coberto por uma membrana elástica, os diâmetros externos nominais comuns são ø50mm, ø57mm, ø74mm, o comprimento da cavidade de medição é de 210~250mm, o comprimento total é de cerca de 800~850mm.

Dispositivo de Pressurização e Estabilização: Composto por uma fonte de gás nitrogênio, uma válvula reguladora de pressão de alta precisão e um manômetro de faixa dupla, ele pode ajustar precisamente a pressão de saída e garantir a estabilidade da pressão durante o processo de teste.

Sistema de Medição de Deformação: Consiste em um tubo de medição de nível de água e um tubo de transmissão de pressão. A mudança de volume do piezômetro é lida com precisão através da diminuição do nível da água no tubo de medição. Faixa de medição efetiva: 400 mm.

Sistema de Tubulação: Consiste em um tubo de injeção de água, um tubo de transmissão de pressão e válvulas especiais. Utiliza tubulação de material de fibra PA-11 resistente a alta pressão para realizar a injeção de água, a purga de ar e a transmissão de pressão estável, adequado para condições operacionais externas complexas.
