Descrição do produto

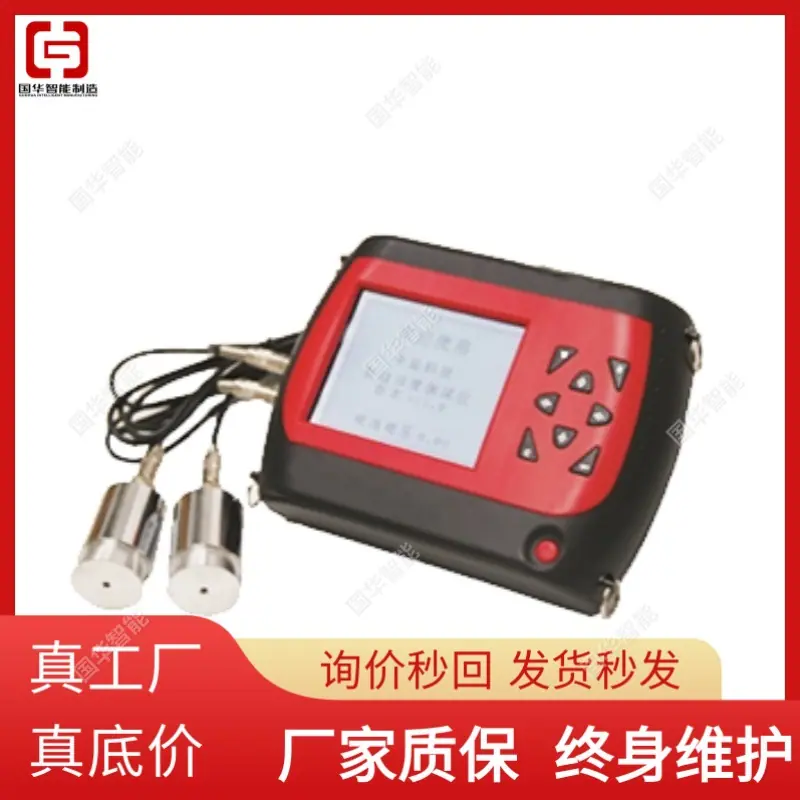

O Medidor de Profundidade de Trincas é um equipamento especializado inteligente de ensaio não destrutivo para o campo de inspeção de engenharia, composto principalmente por um transdutor ultrassônico, um host de aquisição de sinais e software de análise de dados de suporte. O equipamento funciona com base no princípio da difração de ondas acústicas. Quando o transdutor ultrassônico emite ondas sonoras na superfície do concreto, ocorre a difração quando as ondas sonoras se propagam até a ponta da trinca. O tempo de propagação do sinal difratado tem uma relação geométrica correspondente com a profundidade da trinca. Ao coletar e analisar os parâmetros de propagação das ondas acústicas difratadas, o equipamento calcula e exibe diretamente o valor da profundidade das trincas na superfície do concreto. Todo o processo não requer perfuração ou tratamento destrutivo da estrutura de concreto sendo testada. É amplamente utilizado em vários cenários de engenharia, como inspeção de estruturas de edifícios, levantamentos de patologias de pontes e túneis, avaliação de segurança de barragens e aceitação de qualidade de engenharia de pavimentação.
principais vantagens
O processo de detecção é não destrutivo. Todo o fluxo de trabalho não requer perfuração, ranhuramento ou qualquer tratamento destrutivo no componente de concreto, e não afetará a integridade da estrutura que está sendo testada. Pode ser usado diretamente para reexame da profundidade de trincas em edifícios e pontes em uso que já foram colocados em serviço.
O processo de operação é simples, e o equipamento utiliza um design interativo com menu em chinês. Após ligar, não há necessidade de interpretação manual complexa de parâmetros. Seguindo as instruções para completar o layout dos pontos de medição, o valor da profundidade da trinca pode ser obtido diretamente. O pessoal de inspeção pode completar o trabalho no local de forma independente após um curto período de treinamento.
Capacidade de armazenamento de dados suficiente, o host possui um espaço de armazenamento de grande capacidade integrado, que pode armazenar dezenas de milhares de conjuntos de dados de detecção, eliminando a necessidade de registros manuais no local, evitando erros e omissões de dados durante o registro manual e garantindo a rastreabilidade dos dados de detecção.
Boa adaptabilidade às condições de trabalho, o peso total é controlado em cerca de 1 kg, tornando-o altamente portátil. A carcaça adota um design de estrutura protetora, que pode resistir a pequenos impactos e entrada de poeira no canteiro de obras. Sinais eficazes podem ser coletados de forma estável em ambientes convencionais de temperatura e umidade externa.
Fluxo de trabalho padronizado de pós-processamento, equipado com software profissional de análise de dados baseado em Windows, suporta a exportação de dados de detecção nos formatos Word e Excel, facilitando que o pessoal de detecção complete a compilação de relatórios finais e o arquivamento de dados, adaptável aos requisitos de padronização para resultados de inspeção de engenharia.
Categorias comuns
De acordo com a profundidade máxima de teste, eles podem ser divididos em medidores de profundidade de trincas de alcance convencional de 500 mm, medidores de profundidade de trincas de grande alcance de 650 mm e medidores de profundidade de trincas de alcance ultralongo de 1000 mm. O modelo de alcance convencional de 500 mm é adequado para a maioria dos cenários convencionais de detecção de trincas em edifícios civis e rodovias municipais e é atualmente o modelo geral mais amplamente utilizado no campo da inspeção de engenharia; o modelo de grande alcance de 650 mm otimiza a potência de transmissão do sinal ultrassônico e os algoritmos de processamento de sinal, tornando-o adequado para detectar trincas mais profundas em grandes pontes e revestimentos de túneis; o modelo de alcance ultralongo de 1000 mm aumenta ainda mais a capacidade de penetração dos sinais ultrassônicos de baixa frequência, tornando-o adequado para detectar trincas profundas em estruturas de concreto de grande volume, como fundações de barragens e fundações de equipamentos grandes.
De acordo com o formulário de integração, eles podem ser divididos em medidores de profundidade de trinca tipo split e medidores de profundidade de trinca tipo integrado de mão. O tipo split separa o host de aquisição de sinal do transdutor ultrassônico. O host é equipado com uma tela de exibição de alta definição de tamanho grande, que pode exibir claramente a forma de onda da onda acústica em tempo real, e é adequado para cenários de detecção de trincas finas em projetos chave de alta precisão. O medidor de profundidade de trinca tipo integrado de mão integra os módulos de aquisição, exibição e armazenamento em um único dispositivo portátil. A máquina inteira é compacta e pode ser operada com uma mão por uma única pessoa para detecção, tornando-a adequada para operações de inspeção em lote em pavimentos e túneis de grande área.
De acordo com a expansão funcional, eles podem ser divididos em medidores de profundidade de trincas básicos, medidores de profundidade de trincas com escalas acopladas e testadores de trincas abrangentes. O tipo básico suporta apenas a função única de detecção de profundidade de trincas, possui uma estrutura simples e custo moderado, e é adequado para cenários de engenharia convencionais que requerem apenas detecção de profundidade; o tipo com escala acoplada é equipado aleatoriamente com uma escala de posicionamento especial de alta precisão, que pode controlar com precisão o espaçamento entre os pontos de medição dos dois transdutores ultrassônicos, reduzir os desvios posicionais causados pelo arranjo manual dos pontos de medição e melhorar ainda mais a estabilidade dos resultados da detecção; o testador de trincas abrangente integra processamento de imagem microscópica e tecnologia de teste ultrassônico, e pode concluir simultaneamente a detecção da largura e profundidade da trinca. Ele também suporta fotografia no local para registrar a morfologia da trinca e é adequado para cenários de levantamento de defeitos estruturais que requerem aquisição simultânea de parâmetros de trincas multidimensionais.
De acordo com o método de alimentação, eles podem ser divididos em medidores de profundidade de trincas alimentados por pilhas secas e medidores de profundidade de trincas alimentados por bateria de lítio embutida. O tipo alimentado por pilhas secas usa pilhas alcalinas AA comuns para alimentação. Baterias sobressalentes podem ser substituídas a qualquer momento durante as operações de campo, eliminando a necessidade de carregar equipamentos, e é adequado para cenários de engenharia de campo remotos com longos períodos sem condições de recarga. O tipo alimentado por bateria de lítio embutida usa um design de bateria de lítio recarregável de alta capacidade. Uma única carga completa pode suportar operação contínua por mais de 10 horas. O custo total de uso para uso a longo prazo é menor e é adequado para operações diárias de alta frequência em agências de inspeção convencionais em áreas urbanas.
Ponto de venda principal
A conformidade é perfeita. Os métodos de detecção e a lógica de processamento de dados do equipamento cumprem integralmente os requisitos do padrão relevante da indústria para detectar defeitos em concreto usando o método ultrassônico na China. Os dados de profundidade de trinca coletados e gerados podem ser usados diretamente como documentação técnica eficaz para a avaliação de segurança de estruturas de edifícios e a aceitação da conclusão do projeto, atendendo aos padrões de aceitação de conformidade para resultados de inspeção de engenharia.
Fortemente direcionado às condições de trabalho, o posicionamento do ponto de medição e a lógica de aquisição de sinal foram otimizados para os pontos problemáticos operacionais em campo da detecção de profundidade de fissuras em concreto. Comparado ao método tradicional de detecção do tempo de propagação da onda acústica por cálculo manual, o número de etapas operacionais em campo é significativamente reduzido, e a interferência de fatores humanos nos resultados da detecção é diminuída.
Espaço customizado suficiente permite o ajuste flexível da faixa de teste do equipamento, da forma integrada e da configuração de expansão funcional com base nos objetos de detecção primários do usuário, cenários de operação e requisitos funcionais, adaptando-se às necessidades de uso personalizadas de diferentes cenários de inspeção de engenharia.
Garantia de fornecimento estável, pode assegurar o progresso da aquisição e entrega de equipamentos para agências de inspeção de edifícios e unidades de engenharia municipal de transporte.
As aplicações práticas são extensas, e produtos relacionados foram implementados em um grande número de inspeções de estruturas de edifícios domésticos, levantamentos de defeitos em pontes e túneis, e projetos de avaliação de segurança de barragens. A estabilidade da aquisição de sinal e a confiabilidade dos resultados de detecção durante a operação de longo prazo foram praticamente verificadas em diversas condições de canteiro de obras de engenharia.
