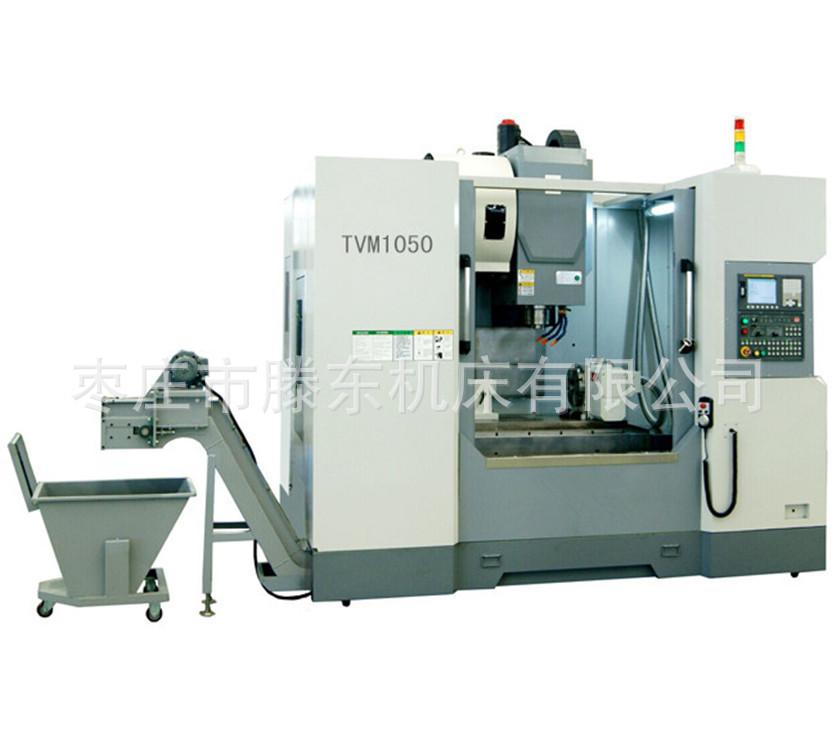

TVM1050Descripción de la configuración de un centro de mecanizado vertical de dos líneas y una dureza

La parte mecánica de este centro de mecanizado se refiere a:incógnita 、YLos rieles guía son todos pares de rieles guía con rodamientos lineales.ZEl eje es una guía deslizante finamente rectificada con una banda suave resistente al desgaste.BT40alta calidad16El almacén de herramientas en forma de sombrero, o en forma de disco24Almacén de herramientas (opcional). Ensamblado e inspeccionado según las normas nacionales pertinentes.

Configuración principal:

1. Fundición en arena de resina.
2. Husillo de bolas de precisión (Taiwan Hiwin o Yintai, Bote Precision).
3. Tuerca de bloqueo de precisión.
4. Guía lineal de bolas de alta precisión (Alemania Rexroth, Taiwán Intime o Shangyin).
5. Husillos hechos en Taiwán (Pusen, Danquan), poleas de husillo y correas.
6. Cilindro auxiliar hecho en Taiwán (incluido con el husillo).
7. Rodamientos especiales de soporte de tornillo de precisión importados (NSK、NACHI）。
8. Acoplamiento de alta calidad (Taiwán)S+P）。
9. incógnita、Y、Z(Abajo)Protección de riel en acero inoxidable.
10. Bomba de lubricación electrónica nacional, bomba de lubricación electrónica importada (Valle Japonés).
11. El sistema de refrigeración doméstico incluye bomba de agua y tanque de agua.
12. Componentes neumáticos, (Yadeke,SMC）。
13. Peso de la caja del husillo o contrapeso cilíndrico paralelo.
14. Función opcional de extracción automática de viruta en espiral.
15. Configuración estándar del sistemaFANUC OI MATE-MD、Opcional Japonés MitsubishiM70B、(Siemens828M, Taiwán Baoyuan CNCLNC615I、KND2000M4、GSK218MC-Hesperar).
16. Revista de herramientas estilo sombreroBT40-16, cargador de herramientas tipo discoBT40-24(opcional), (Taiwan Shengjie, Zhenshang)

Hoja de Datos Técnicos:

uno, Introducción y uso del producto

Este producto esincógnita、Y、ZEl centro de mecanizado vertical de bucle semicerrado servocontrolado de tres ejes presenta una estructura y dimensiones compactas y razonables, y el husillo es accionado por un servomotor. Puede completar diversos procesos de taladrado, fresado, mandrilado, expansión, escariado, roscado y otras piezas complejas, como discos, placas, carcasas y moldes, con una sola sujeción. Es adecuado para piezas de automóviles, electrodomésticos e instrumentos, motocicletas, herramientas, ferretería, motores y otras industrias, y permite el procesamiento y la fabricación eficientes de lotes pequeños y medianos de piezas. Resulta aún más ventajoso para el procesamiento de piezas complejas y de alta precisión. También puede integrarse en una línea de producción automática para la producción en masa, garantizando así la calidad del producto y la eficiencia en la producción de piezas.

dos, Características estructurales principales

1、 Las piezas básicas principales, como la base, el asiento deslizante, el banco de trabajo, la columna y la caja del husillo, están fabricadas con una estructura de hierro fundido de alta rigidez. La base cuenta con nervaduras de refuerzo distribuidas en su interior. El asiento deslizante tiene una estructura de caja que garantiza una alta rigidez y resistencia a la flexión. La columna, con una capacidad de amortiguación, adopta una estructura cilíndrica con una base estable y buena rigidez. Las piezas básicas están fabricadas con arena de resina y se han sometido a un tratamiento antienvejecimiento para garantizar la estabilidad de la precisión a largo plazo de la máquina herramienta y su rendimiento.

2、 incógnita、YLas guías son todas guías lineales de rodillos de Taiwán con buena resistencia al desgaste. Cooperan con la lubricación forzada automática para lograr el movimiento a alta velocidad de las máquinas herramienta.ZAplique cinta plástica resistente al desgaste en el riel guía para evitar la vibración de la herramienta durante el fresado pesado;

3、 incógnita、Y、ZLa alimentación de tres direcciones utiliza tornillos de bolas de alta precisión y alta resistencia con altas velocidades de alimentación; el motor de accionamiento está conectado directamente al tornillo a través de un acoplamiento elástico y el servomotor de alimentación transmite directamente potencia al tornillo de bolas de alta precisión sin respaldo. espacio libre para garantizar la precisión de posicionamiento de la máquina herramienta;

4、 Adopta la unidad de husillo de alta velocidad, alta precisión y alta rigidez de la famosa marca de Taiwán, con una fuerte capacidad de carga axial y radial y una velocidad de rotación de hasta8000 rpm；

5、 El husillo cuenta con una estructura de soplado de aire central. Tras soltar la herramienta, su cono interior se limpia rápidamente con gas central a alta presión para garantizar la precisión de la sujeción de la herramienta.

6、 incógnita、Y、ZLos rieles guía y los tornillos en tres direcciones están todos sellados y protegidos para garantizar la limpieza de los tornillos y rieles guía y la precisión de transmisión y movimiento de la máquina herramienta;

7、 La protección exterior de la máquina herramienta adopta un diseño de estructura completamente cerrada, que es segura y confiable;

8、 Usar (configuración estándar) alta calidad16Estilo de sombrero con asa, o (opcional)24El almacén de herramientas tipo disco tiene cambio de herramienta preciso, tiempo corto y alta eficiencia. Ha sido probado para millones de operaciones y cumple con los requisitos de fiabilidad. Tiene una estructura de amortiguación que puede reducir el impacto durante el movimiento y asegurar la vida útil del almacén de herramientas; accionamiento neumático, cambio de herramienta por la ruta más corta;

9、 Adopta un dispositivo de lubricación automática centralizado y lubricación automática intermitente con tiempo y cantidad, haciendo el trabajo estable y confiable;

10Esta máquina herramienta es fácil de operar, flexible y rápida;

① Exactitud

Prensa de precisiónJB/T8771.2-1998"Condiciones de Inspección del Centro de Maquinado No.2Parte: Inspección de precisión geométrica de centros de mecanizado verticales" yJB/T8771.4-1998"Condiciones de Inspección del Centro de Maquinado No.4Parte: Inspección de la precisión de posicionamiento y precisión de posicionamiento repetible de ejes lineales y rotatorios Fabricación y aceptación.

La precisión de posicionamiento puede alcanzar:±0.007(X/Y)±0.008(Z)

La precisión de posicionamiento repetible puede alcanzar:±0.003(X/Y)±0.005(Z)

11、CNCSistema de control (configuración estándar)

El sistema cuenta con enclavamiento completo y confiable, protección de seguridad y funciones de diagnóstico de fallas y alarma, y está equipado conRS232La interfaz de comunicación estándar puede realizarseComité Nacional Demócratatratamiento.

tres, Configuración estándar

1、 Unidad de husillo de Taiwán8000 rpm;

2、 Sistema CNC: sistemaM70B、GSK218M、 FANUC OI MATE-MDetc., potencia del servomotor del husillo7.5/11Kw， 16El cargador de herramientas cónico.24Cargador de herramientas tipo disco (opcional).

3、 Lubricación automática centralizada de aceite;

4、 Blindaje protector completo de chapa metálica;

5、 refrigeración por agua

6、 Soplar aire para enfriar.

Cuatro, Divisor de cuatro ejes opcional

150A、125A

cinco, Accesorios para máquinas herramienta

※Proporcionar diversas opciones
