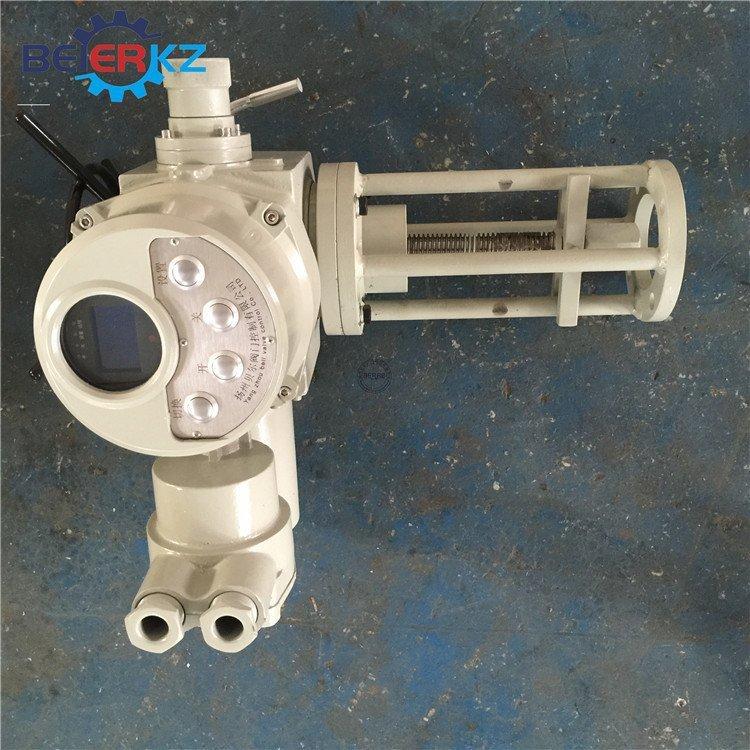

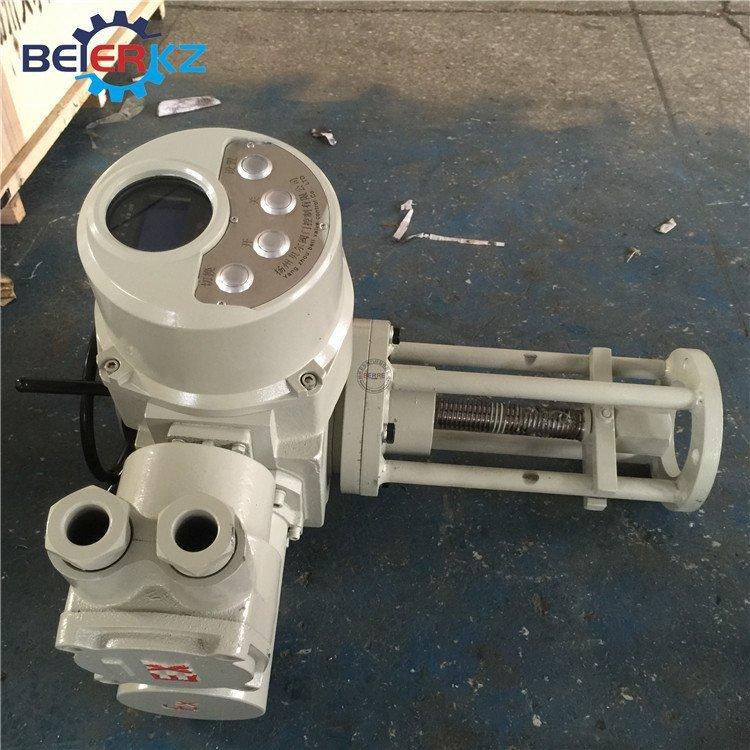

Actuador de carrera recta para válvula de control eléctrico Bell 4-20MA, actuador electrónico a prueba de explosiones DZW30A

uno,Actuador lineal de válvula de control eléctrico 4-20MA DZW30A actuador electrónico a prueba de explosionesDescripción de la estructura:

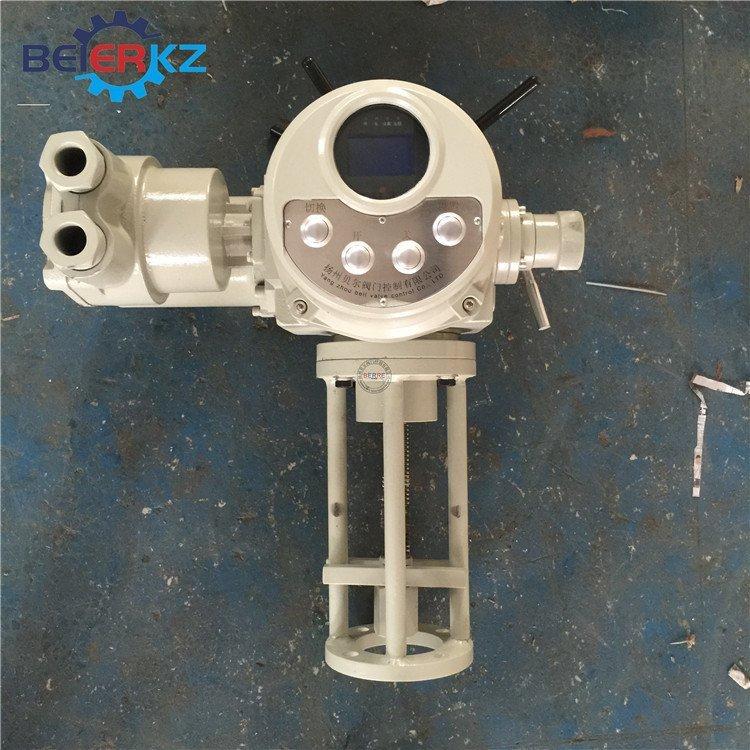

Hay tres botones en la caja de botones del dispositivo eléctrico. El del medio es el botón de conversión in situ y remoto. El de la izquierda es el botón de cierre de válvula in situ y el de la derecha es el botón de apertura de válvula in situ. La caja de botones está cerrada para el control remoto, el control remoto es el control de contacto de interruptor de CC 24 V, y la caja de botones está abierta para la operación in situ. (Hay dos cajas de perillas en el dispositivo de perillas, una es la perilla de modo (roja), y la otra es el botón de operación (negro). En la cubierta eléctrica, la flecha prominente indica el modo de operación. El botón de operación se gira en el sentido de las agujas del reloj hasta la posición de la flecha para abrir la válvula, y en sentido contrario a las agujas del reloj para cerrar la válvula.)

dos,Actuador lineal de válvula de control eléctrico 4-20MA DZW30A actuador electrónico a prueba de explosionesMétodo de depuración del módulo:

1) Coloque manualmente el dispositivo eléctrico en la posición central

2) Cuando se enciende la fuente de alimentación AC380, la luz indicadora de encendido se encenderá; si la fuente de alimentación tiene una fase faltante, la luz indicadora de fase faltante se encenderá.

3) Los efectos positivo y negativo del interruptor DIP no se pueden activar al mismo tiempo.

4) Ajuste de la señal de retroalimentación de posición durante la acción positiva. Gire el dispositivo eléctrico a la posición totalmente cerrada, ajuste el potenciómetro de "ajuste cero" en el módulo general para que el voltaje de los dos puntos de prueba se acerque a cero (≤2mV), y luego ajuste el potenciómetro de "4mA" para que la señal de salida sea de 4mA; gire el dispositivo eléctrico a la posición totalmente abierta, y ajuste el potenciómetro de "20mA" para que la señal de salida sea de 20mA. El ajuste anterior se puede completar en una sola vez.

Nota: Las señales de salida de los potenciómetros de "ajuste a cero", "4 mA" y "20 mA" aumentan al girarlos en sentido horario y disminuyen al girarlos en sentido inverso. Si observa que la señal de salida disminuye al girar los potenciómetros mencionados en sentido horario, intercambie los cables a ambos lados del potenciómetro.

5) Para asegurar la precisión de posicionamiento del dispositivo eléctrico en el control automático, se debe ajustar la sensibilidad. La baja sensibilidad conduce a una alta precisión de posicionamiento, pero es fácil que se produzca oscilación; la alta sensibilidad no produce fácilmente oscilación, pero la precisión de posicionamiento es pobre. Ajustar el potenciómetro de "sensibilidad" puede lograr un equilibrio entre los dos, de modo que la ausencia de oscilación es el mejor valor de ajuste.

6) Cuando se pierde la señal de control de entrada, se enciende el indicador de pérdida de señal.

7) Después de que la válvula de apertura o la válvula de cierre la bloquee en una dirección, gírela en la otra dirección durante 3 segundos para desbloquearla.

tres,Actuador lineal de válvula de control eléctrico 4-20MA DZW30A actuador electrónico a prueba de explosionesDescargar Google:

1. Indique el modelo según el método de indicación de modelos. Si tiene requisitos especiales, indíquelos al realizar el pedido. Si no los indica, los proporcionaremos según las normas de nuestra empresa.

2 Si el ambiente contiene gas explosivo B, debe declararse y debe cumplir con los requisitos de la marca a prueba de explosiones en este manual.

3. Por favor, especifique el tamaño estándar de la conexión, el diámetro del vástago de la válvula y la longitud de la extensión. Si el tamaño de la conexión no se ajusta a este manual, puede negociar con nuestra empresa para resolverlo.

4. Gire el volante en sentido horario para cerrar la válvula. Si ocurre lo contrario, debe indicarse.

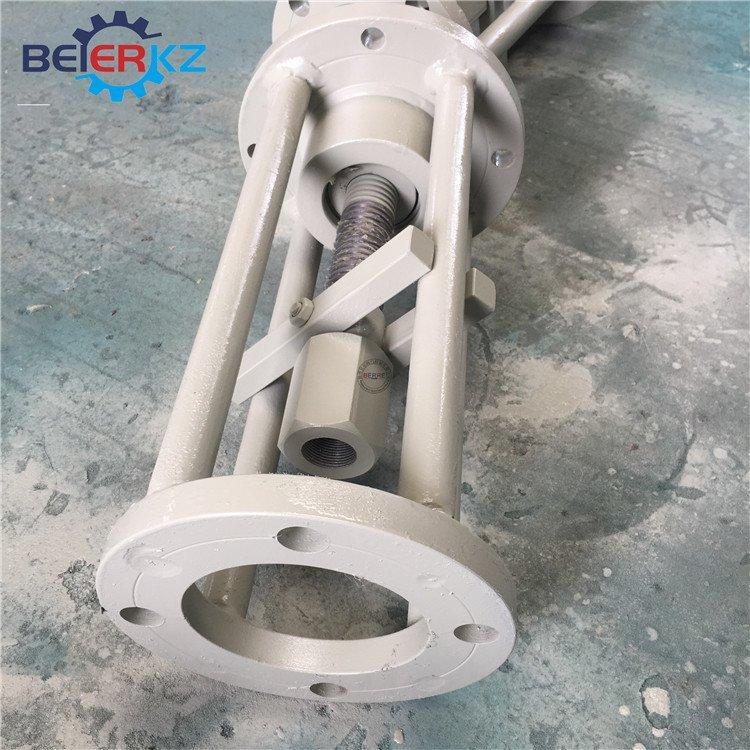

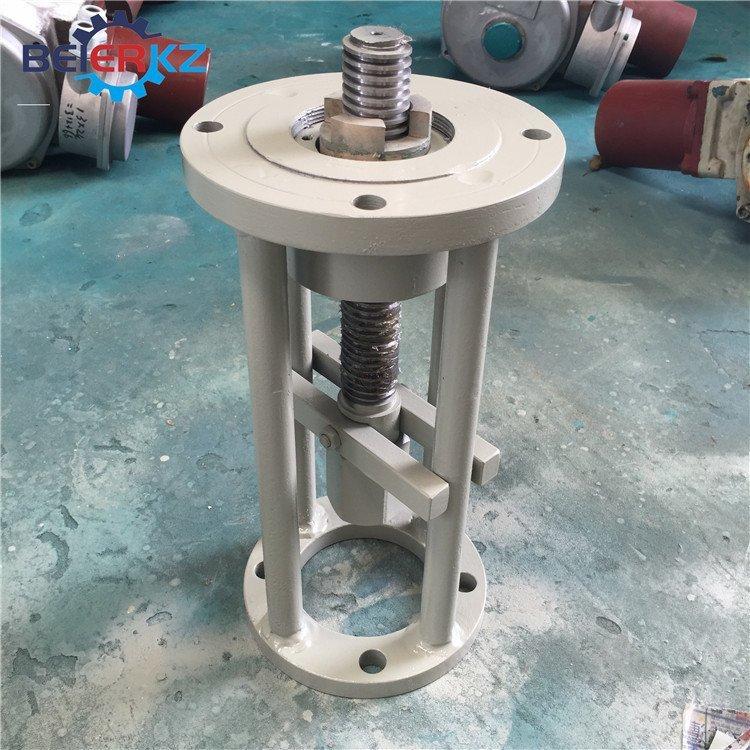

5. La rosca de la tuerca del vástago de la válvula de empuje generalmente la procesa el usuario. Nuestra empresa solo procesa orificios prefabricados. Si necesita que la procesemos, indíquenos el tamaño de la rosca.

Nuestra empresa también puede proporcionar dispositivos eléctricos con otras velocidades según los requisitos del usuario.
