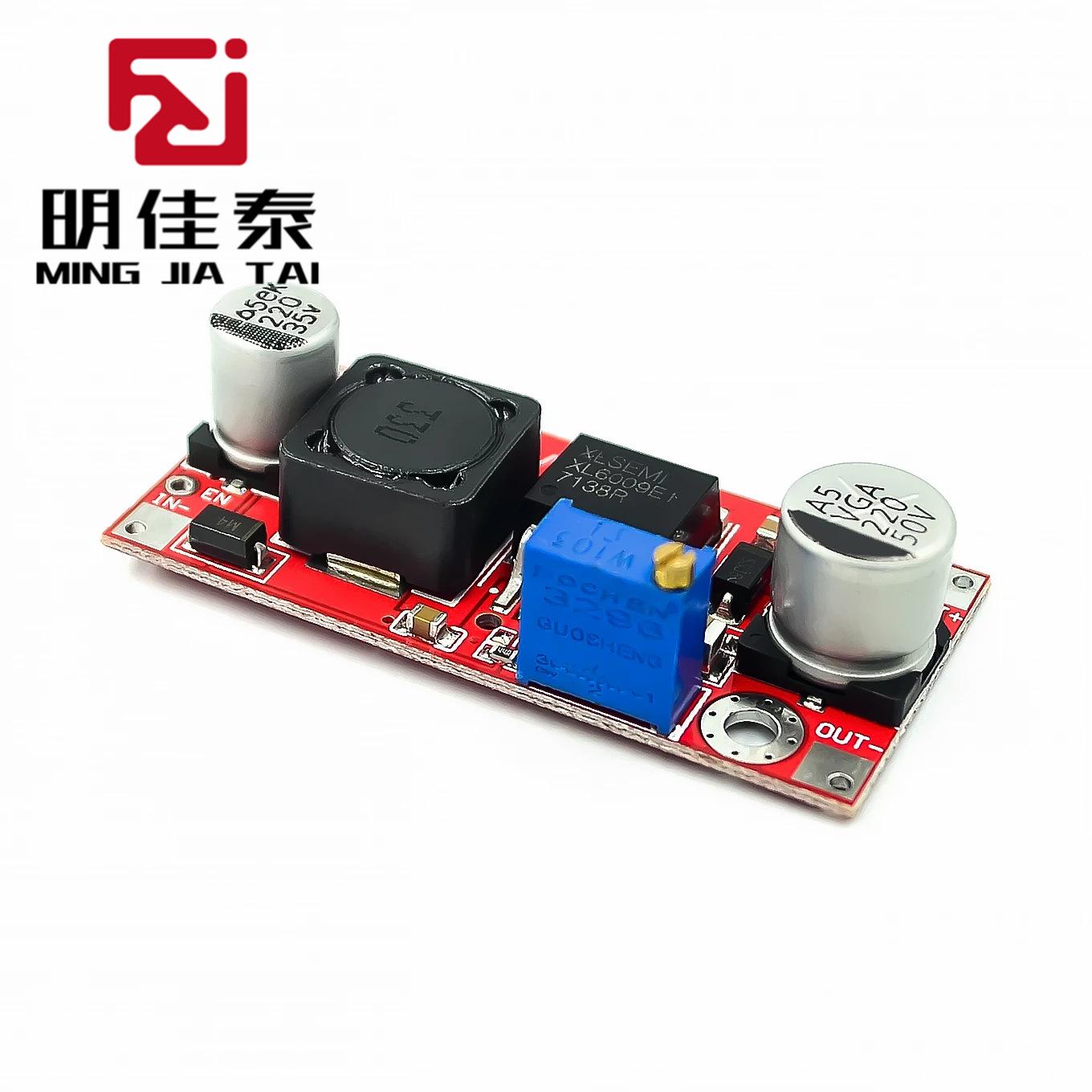

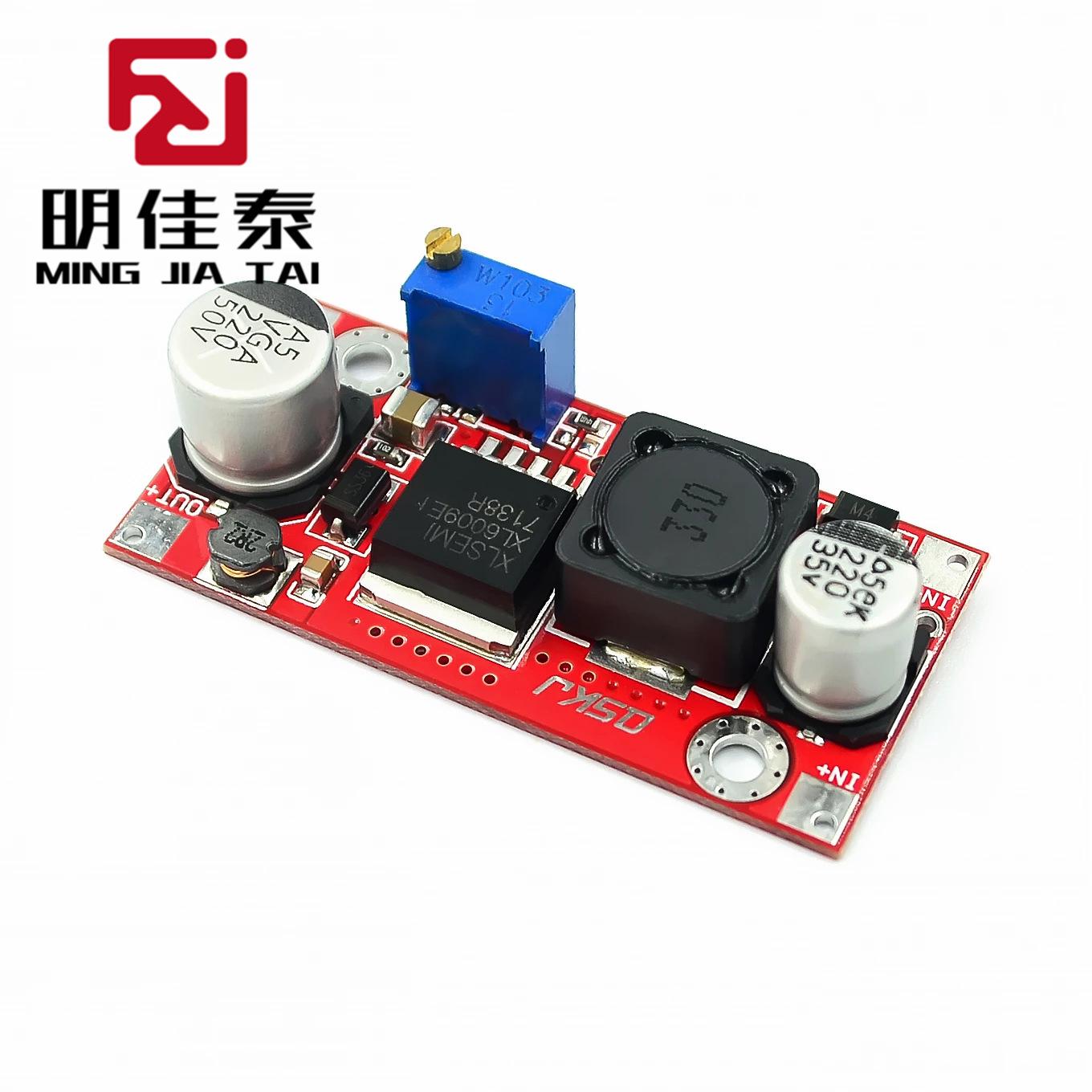

Módulo amplificador de potencia ajustable CC-CC XL6009, ultra LM2577 de alto rendimiento, habilitación de banda de baja ondulación

Módulo de potencia de 15 W con puerto de habilitación

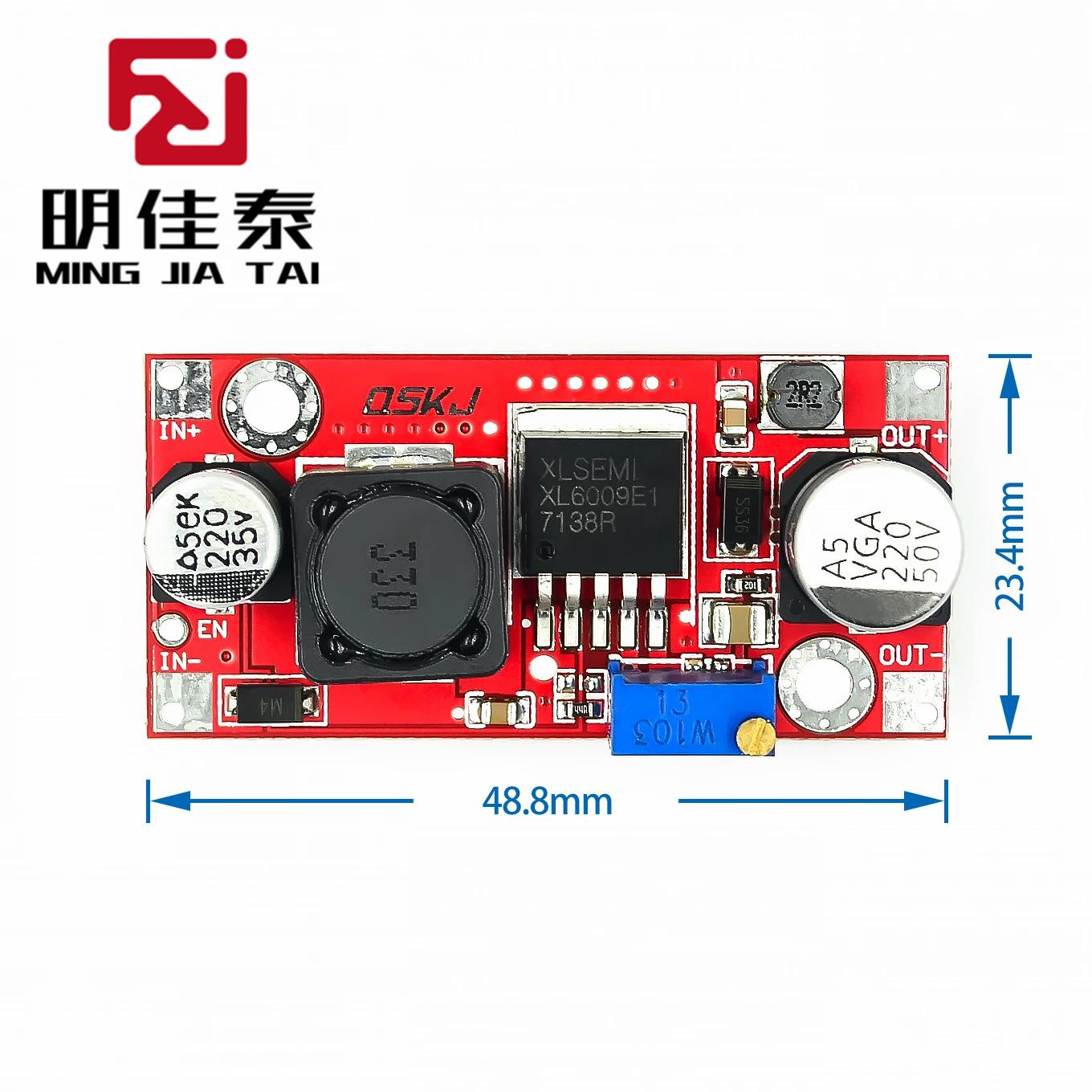

Dimensiones: 49 (largo) * 23,4 (ancho) * 11,4 (alto) mm (sin potenciómetro)

Parámetros del módulo

Naturaleza del módulo: módulo de refuerzo no aislado (BOOST)

Voltaje de entrada: 5-32 V

Voltaje de salida: (1) continuamente ajustable (5-50 V)

(2) Salida fija 5V

Corriente de salida: 2.(MÁX.)

Corriente de entrada: 4A (MÁX.)

Potencia de salida: refrigeración natural15 W, másdisipador de calor25 W (MÁXIMO)potencia real

Potencia de salida máxima = voltaje de entrada * 4 A * eficiencia de conversión

Ondulación de salida: Entrada 12 V Salida 24 0. Ondulación 30 MV Ancho de banda de 20M

Temperatura de funcionamiento:(-40℃ a +85℃) (Si la temperatura ambiente supera los 40 grados, reduzca el consumo de energía o aumente la disipación de calor)

Aumento de temperatura a plena carga:45℃

Frecuencia de trabajo:400 kHz

Corriente sin carga:5 V a 12 V 15 mA, 8,4 V a 12 V 7 mA, 12 V a 24 V 9 mA, 12 V a 36 V 18 mA, 24 V a 48 V 9 mA, 24 V a 36 V 6 mA.

Hola Elena:±0,5%

Regulación de voltaje:±0,5%

Velocidad de respuesta dinámica:5% 200uS

Habilitar el puerto de control:tener,Nivel alto predeterminado1.4V-VIN (ENCENDIDO)

Protección contra cortocircuitos:Ninguno (instale un fusible o circuito de protección en la entrada)

Protección contra polaridad inversa de entrada:ninguno

Método de instalación:Se puede fijar con tornillos (orificio de fijación de 3 mm), 2 orificios de fijación.

Alambrado:Soldadura, después de agregar pines, se puede soldar directamente en la PCB.
