Probador de Características de Pararrayos de Óxido de Zinc Detector de Corriente de Fuga de Impedancia de Pararrayos Inalámbrico Trifásico

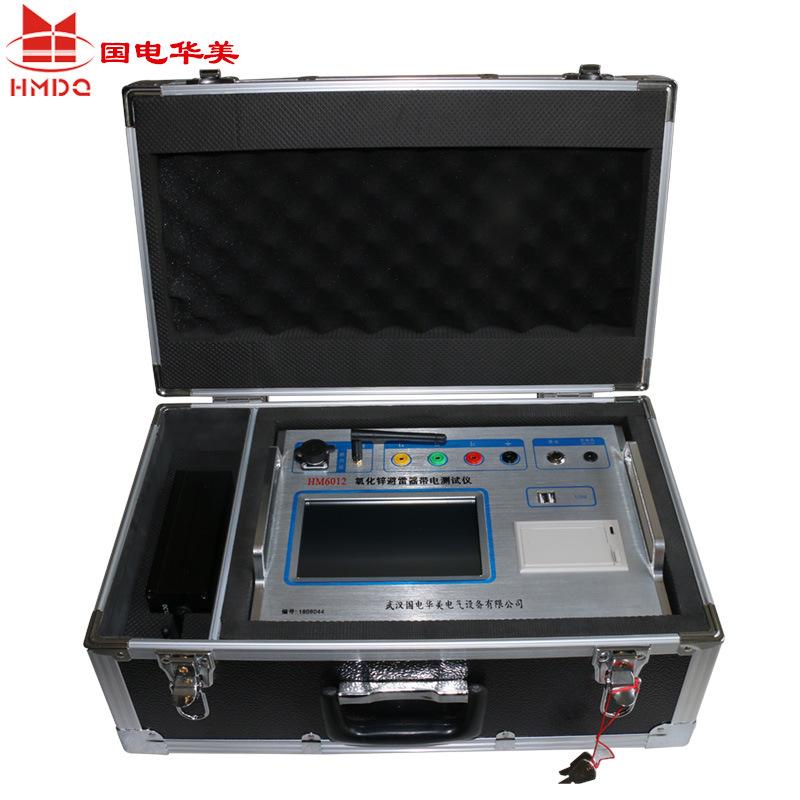

Probador en vivo de características de pararrayos de óxido de zinc HM6012

I. Descripción general:

El probador en vivo de pararrayos de óxido de zinc es un instrumento especial utilizado para la prueba en sitio y en laboratorio de varios parámetros eléctricos relacionados de los pararrayos. Se utiliza ampliamente en la monitorización en línea en sitio (prueba en vivo) y en pruebas de laboratorio (mantenimiento con corte de energía) de pararrayos de óxido de zinc. Cumple con las técnicas clave del estándar de la industria eléctrica de la República Popular China "DL474.5-92 Directrices de Implementación para Pruebas de Aislamiento en Campo - Prueba de Pararrayos". Este instrumento utiliza muestreo, control y otras tecnologías avanzadas de microcomputadora para medir la corriente total, la tercera armónica, la corriente resistiva, el pico de corriente resistiva, la corriente capacitiva, la potencia activa, etc. de los pararrayos de óxido de zinc bajo voltaje de frecuencia de potencia. Y muestra la forma de onda de voltaje y corriente y imprime los datos de prueba. Utiliza una pantalla LCD de pantalla grande y menús en caracteres chinos para hacer más fuerte la función de intercambio hombre-máquina, y proporcionar visualización de forma de onda en sitio. Este instrumento tiene las características de cableado simple, alta precisión de medición y fuerte confiabilidad. El instrumento es de tamaño pequeño, peso ligero y adopta un diseño integrado, que es fácil de transportar y para operación en campo.

2. Características funcionales

1. Esta máquina adopta una pantalla LCD grande de 65K colores verdaderos con matriz de puntos de 800×480, operación de menú completamente en chino, fácil de usar, y los datos mostrados son claros y fáciles de leer.
2. Circuitos de muestreo y procesamiento de alta precisión, tecnología avanzada de análisis armónico de Fourier y datos más confiables.
3. El instrumento utiliza un sensor único de alta precisión para recopilar directamente las señales de voltaje y corriente de entrada.
4. Con la función de prueba de contenido armónico, es posible la medición simultánea monofásica o trifásica.
5. Tiene la función de emitir el valor pico fundamental de la corriente resistiva.
6. El instrumento tiene una memoria no volátil incorporada. Puede almacenar una gran cantidad de información registrada como datos de prueba, formas de onda, armónicos, etc.
7. Se pueden guardar 30 conjuntos de registros de medición en el modo de actualización cíclica.
8. El instrumento está equipado con una interfaz de unidad flash USB, que puede almacenar cualquier conjunto de registros de prueba (la capacidad está limitada por el tamaño de la unidad flash USB).
9. La línea de prueba de voltaje del instrumento está equipada con un fusible para evitar conexiones erróneas, y el enchufe de voltaje y corriente del instrumento tiene una función para evitar la inserción incorrecta.
10. El instrumento está equipado con un módulo transmisor inalámbrico, que puede recopilar voltaje de forma inalámbrica y cooperar con el host para la medición inalámbrica.
11. El instrumento tiene un reloj de alta precisión en tiempo real incorporado, que se puede usar para la calibración de fecha y hora.
12. El instrumento tiene una microimpresora térmica de alta velocidad incorporada que puede imprimir datos de medición.
13. El instrumento está equipado conbatería recargable, puede funcionar continuamente durante 6 horas, reloj de calendario, almacenamiento al apagar, almacenamiento en disco U, microimpresora.
14. La distancia de transmisión inalámbrica es larga y la línea de visión no es inferior a 1000 metros (teóricamente hasta 2500 metros).
15. Cable de extensión de voltaje de prueba con cable - Cable blindado de 3 conductores, 45 metros de largo.

3. Parámetros técnicos

1, parámetros de voltaje y corriente:

2. Temperatura de trabajo: -10℃～40℃

3. Humedad ambiental: ≤85% sin condensación

4. Temperatura de almacenamiento: -20℃～50℃

5. Dimensiones generales: 320×260×135 (mm)

6. Peso del instrumento: 5 kg (excluyendo el cable de prueba y la caja de cables)

4. Lista de empaque
