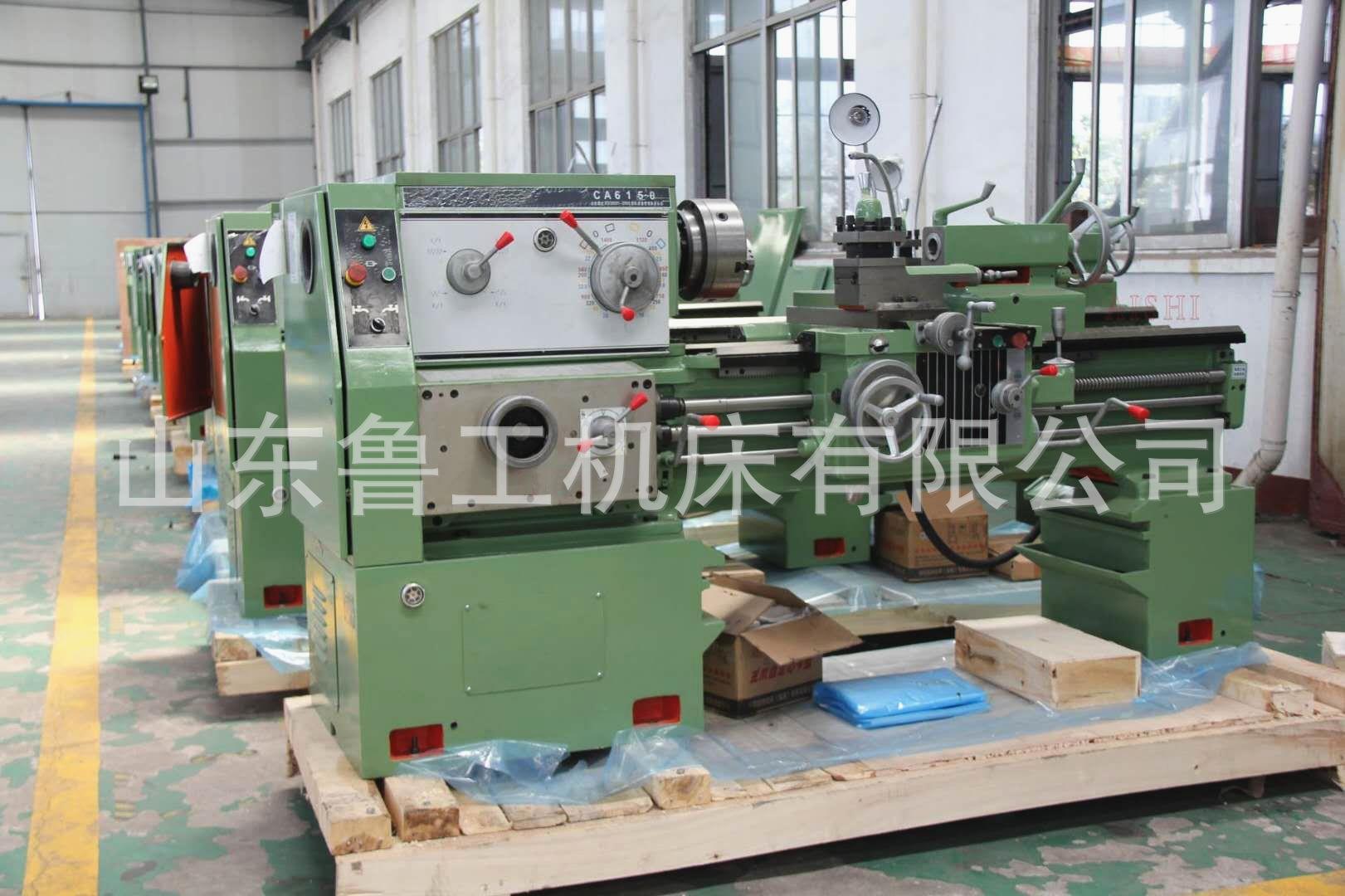

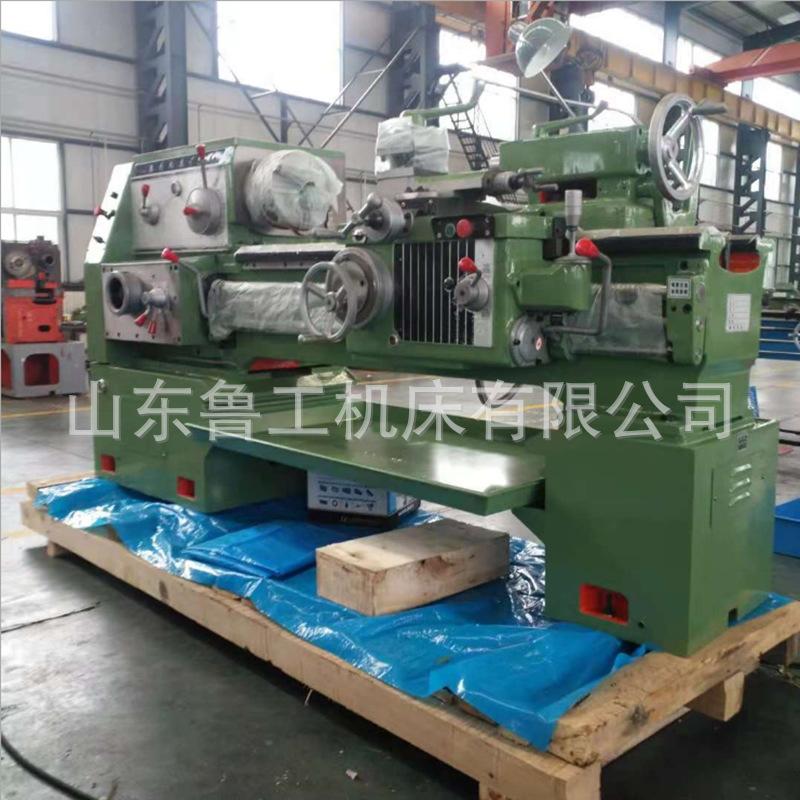

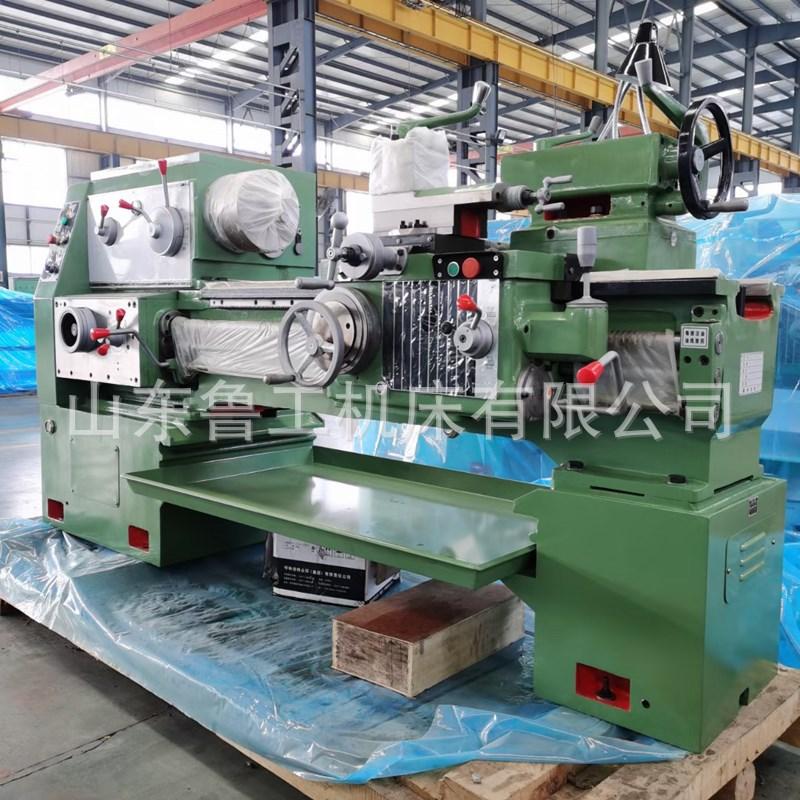

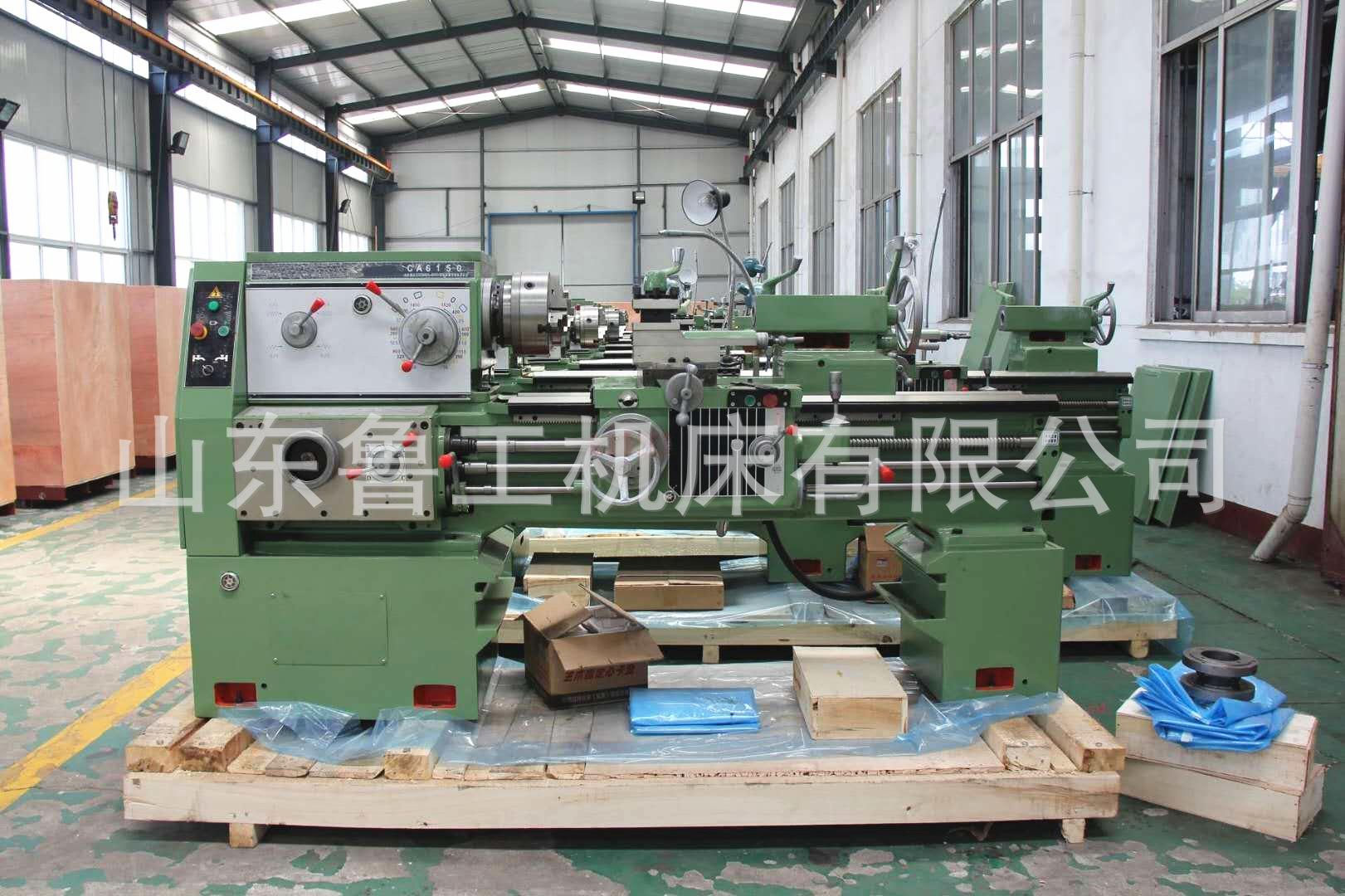

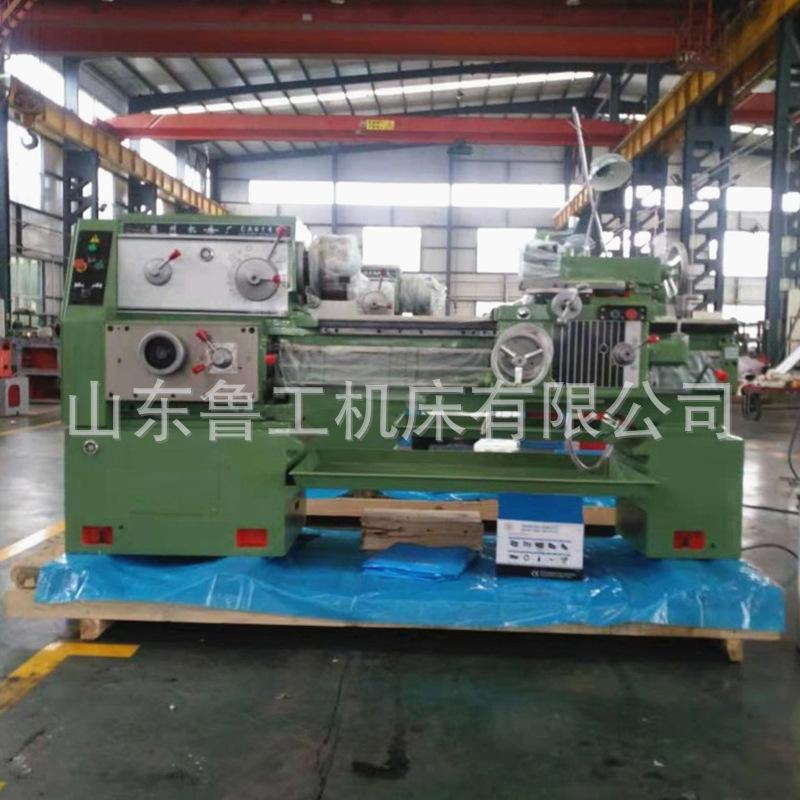

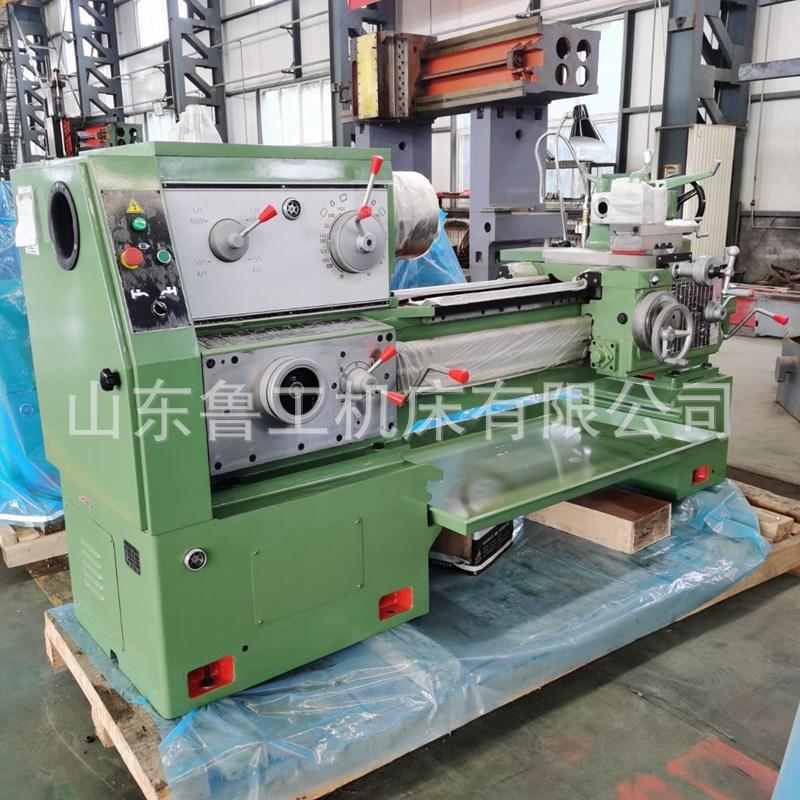

Composición y función del torno horizontal ordinario CA6140
(1) Cabezal. Está fijado al extremo izquierdo del cuerpo de la máquina. El husillo (el husillo es hueco, lo que no solo se puede usar para procesar barras más largas y colocar líneas de máquina herramienta, sino también aumentar la rigidez del husillo) está instalado en el cabezal, y la pieza de trabajo se sujeta mediante un mandril u otro accesorio.ClavijeroLa función del husillo es soportar y transmitir el husillo para que el husillo impulse la pieza de trabajo a girar a una velocidad especificada.
(2) Carro y portaherramientas. Está ubicado en el centro de la bancada y puede moverse longitudinalmente a lo largo de la guía del portaherramientas en la bancada. El portaherramientas está ubicado en el carro y su función es sujetar la herramienta de torneado y hacer que la herramienta de torneado se mueva longitudinalmente, horizontalmente u oblicuamente.
(3) Contrapunto. Está ubicado en la guía del contrapunto del bancada y se puede ajustar longitudinalmente a lo largo de la guía.
(4) Caja de avance. Está fijada en el lado frontal izquierdo del bancal y en la parte inferior de la caja del husillo. Su función es cambiar el paso de la rosca procesada o la velocidad de avance del avance motorizado.
(5) Caja deslizante. Está fijada en la parte inferior del portaherramientas y puede impulsar el portaherramientas para realizar alimentación longitudinal y transversal, movimiento rápido o procesamiento de roscas. En la caja deslizante se instalan varias manijas y botones de operación, para que los trabajadores puedan operar fácilmente la máquina herramienta durante el trabajo.
(6) Bancada. La bancada está fijada a las patas izquierda y derecha. La bancada es el soporte básico de la máquina herramienta. Los componentes principales de la máquina herramienta están instalados en la bancada, y la bancada los mantiene en posiciones relativas precisas durante la operación.

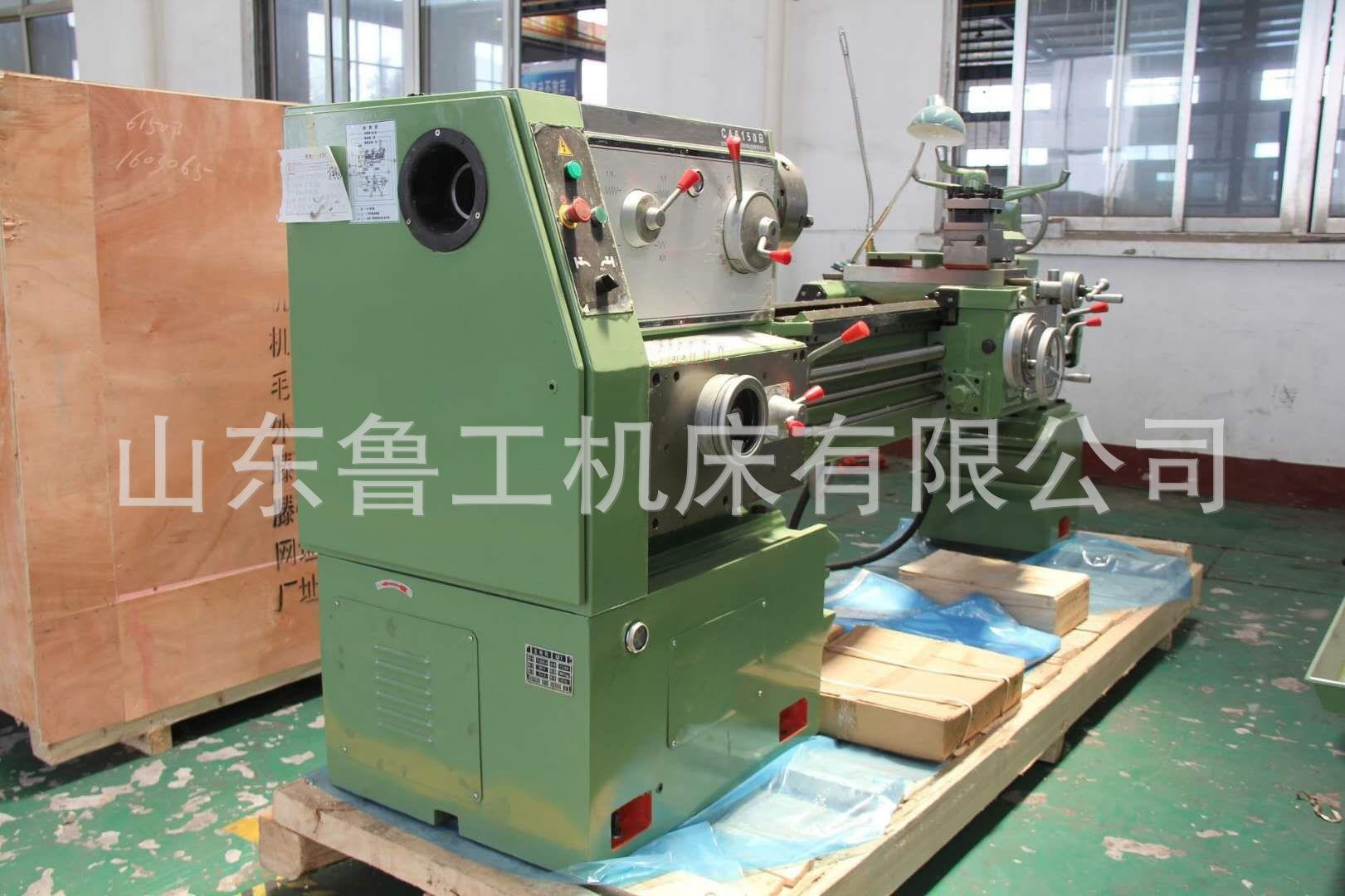

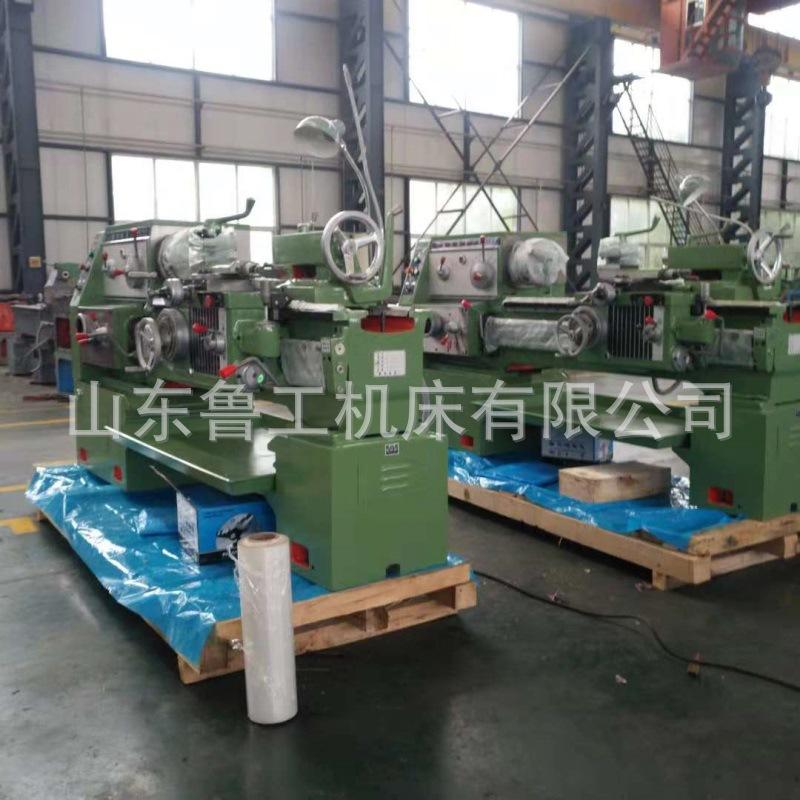

Parámetros técnicos del torno general CA6140 producido por Shandong Lugong Machine Tool Co., Ltd.:
|
proyecto
|
unidad
|
CA6140
|
|
El alcance del trabajo
|
Diámetro máximo de rotación del lecho
|
o
|
400
|
|
Diámetro máximo de rotación en el portaherramientas
|
o
|
210
|
|
Longitud máxima de la pieza de trabajo
|
o
|
750/1000/1500/2000/2200/3000/4000
|
|
Huso
|
Rango de velocidad del husillo (número de etapas)
|
r/min
|
Adelante: 10-1400 (24) Reversa: 12.5-1400 (12)
|
|
Diámetro del orificio pasante del husillo
|
o
|
Tipo A φ52, Tipo B φ80,
|
|
Potencia del motor del husillo
|
KW
|
7.5
|
|
Porta cuchillos
|
Número de posiciones del portaherramientas
|
Manojo
|
4
|
|
Tamaño de la barra de herramientas
|
o
|
25×25
|
|
Alimentar
|
Rango de roscas métricas (número de tipos)
|
o
|
1-192 （44）
|
|
Rango de roscas en pulgadas (número de tipos)
|
Diente/pulgada
|
2-24 （21）
|
|
Rango de subprocesos del módulo (número de tipos)
|
o
|
0.25-48 （39）
|
|
Rango de diámetro de rosca (número de tipos)
|
|
1-96 （37）
|
|
Rango de alimentación longitudinal
|
㎜/r
|
Alimentación estándar: 0.08-1.59 Alimentación fina: 0.028-0.054 Alimentación aumentada: 1.71-6.33
|
|
Rango de alimentación cruzada
|
㎜/r
|
Alimentación estándar: 0.04-0.79 Alimentación fina: 0.014-0.027 Alimentación aumentada: 0.86-3.16
|
|
contrapunto
|
Recorrido del manguito del contrapunto
|
o
|
150
|
|
Diámetro del manguito del contrapunto
|
o
|
φ75
|
|
Cono interior del manguito del contrapunto
|
|
MT5
|
|
guía
|
Ancho de la barandilla de la cama
|
o
|
400
|
|
otro
|
Peso neto de la máquina herramienta
|
㎏
|
2060/2140/2290/2460/2790/3300/3600
|
|
Área cubierta
|
o
|
750:2550×1140 1000：2700×1140 1500：3200×1140 2000:3700×1140 2200:4030×1140 3000:4850×1140 4000:5800×1140
|
