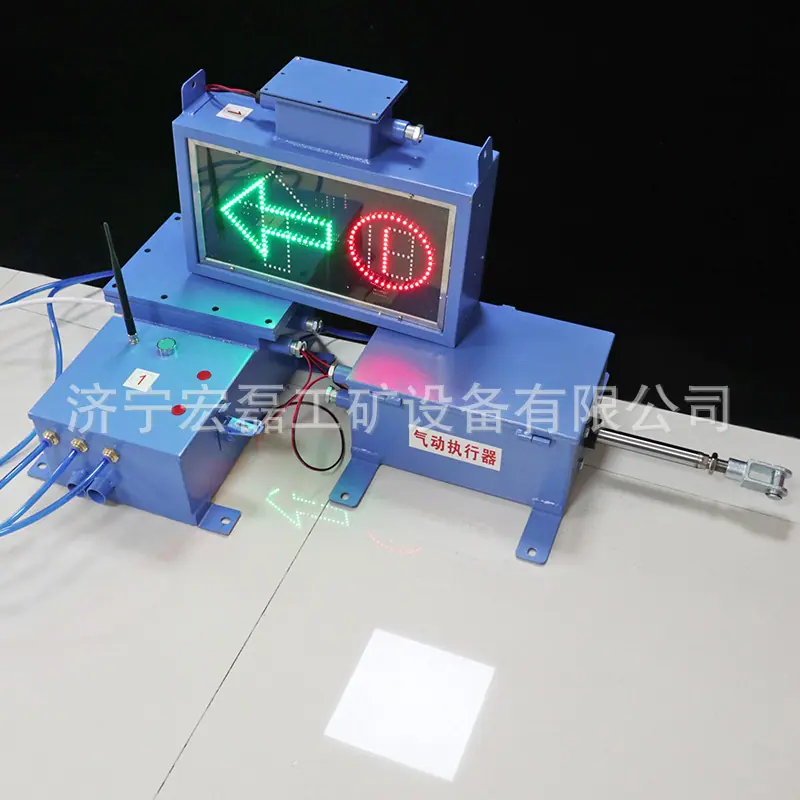

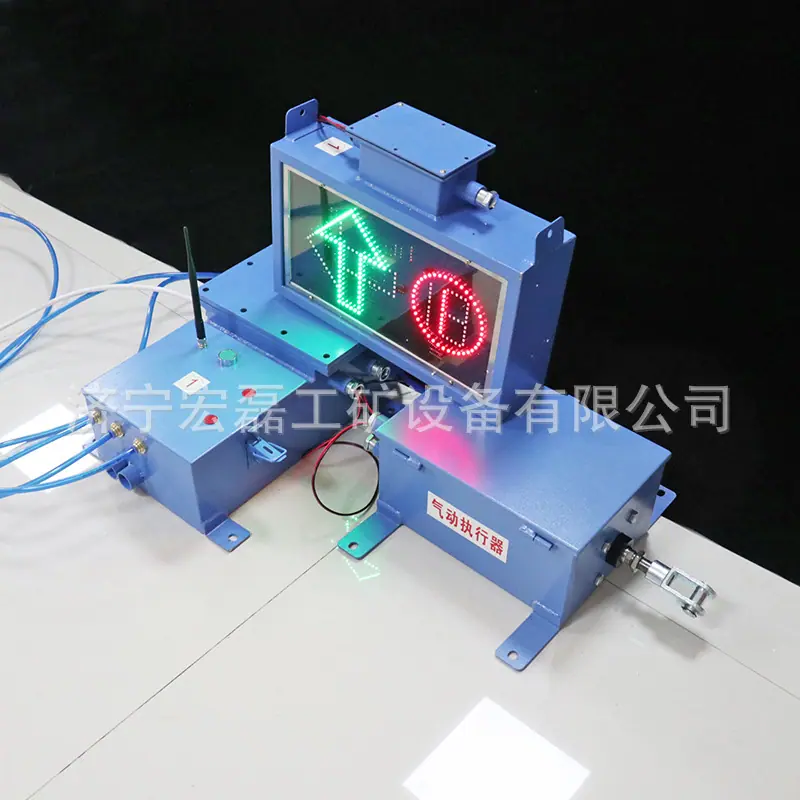

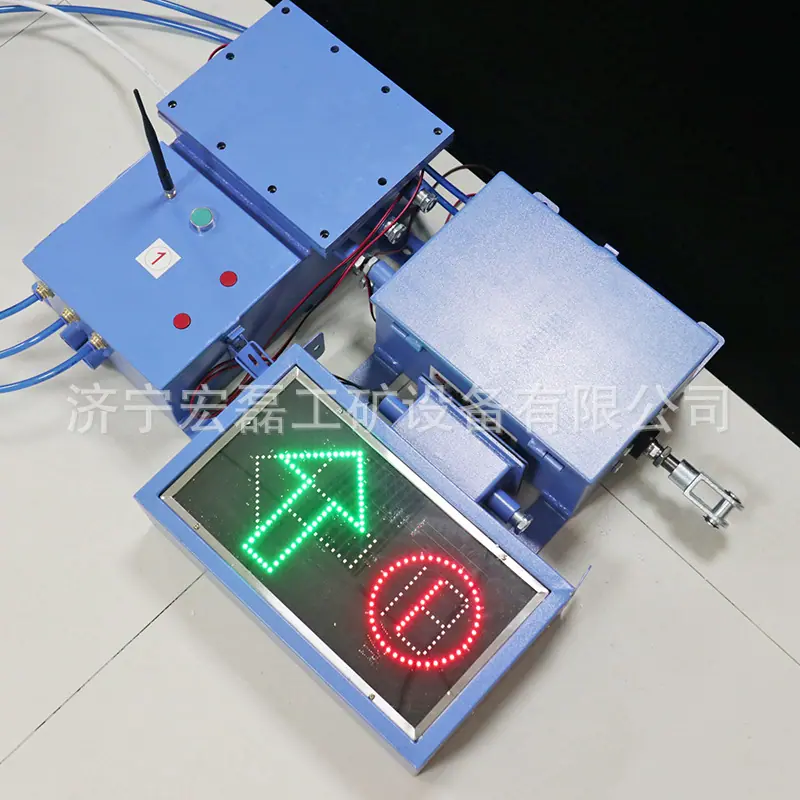

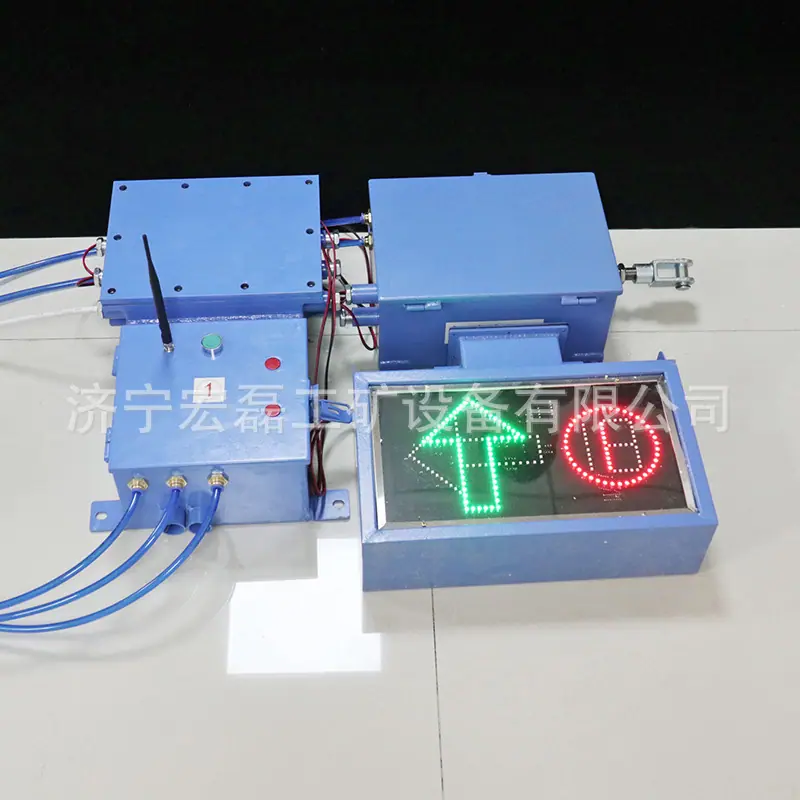

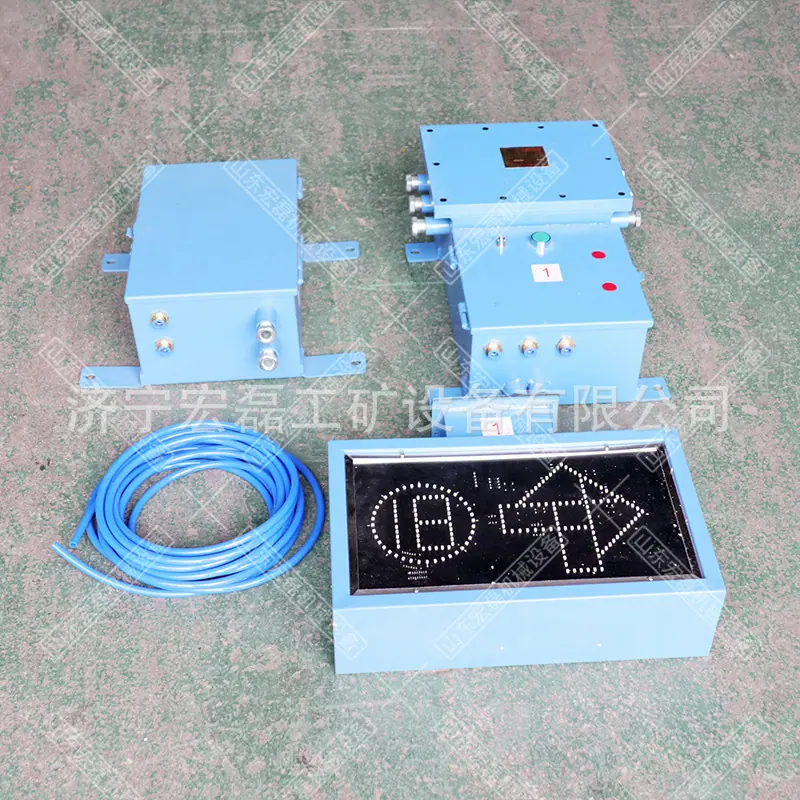

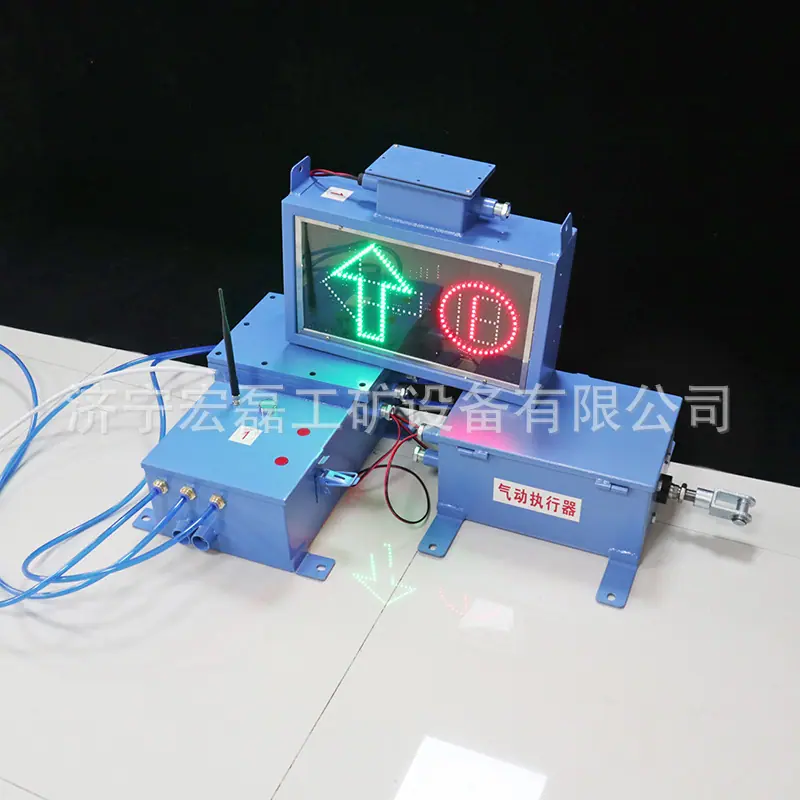

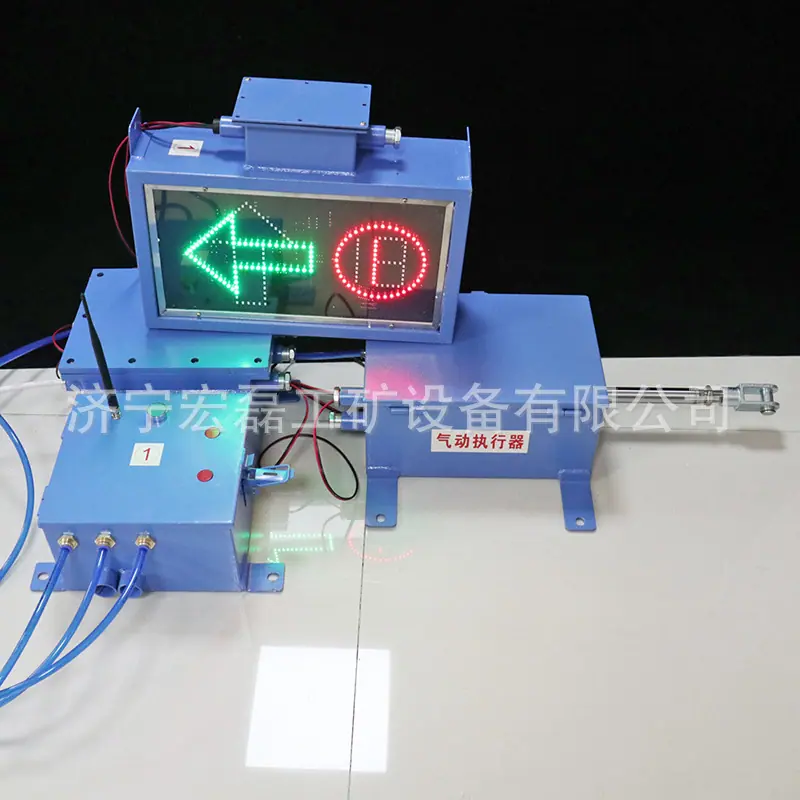

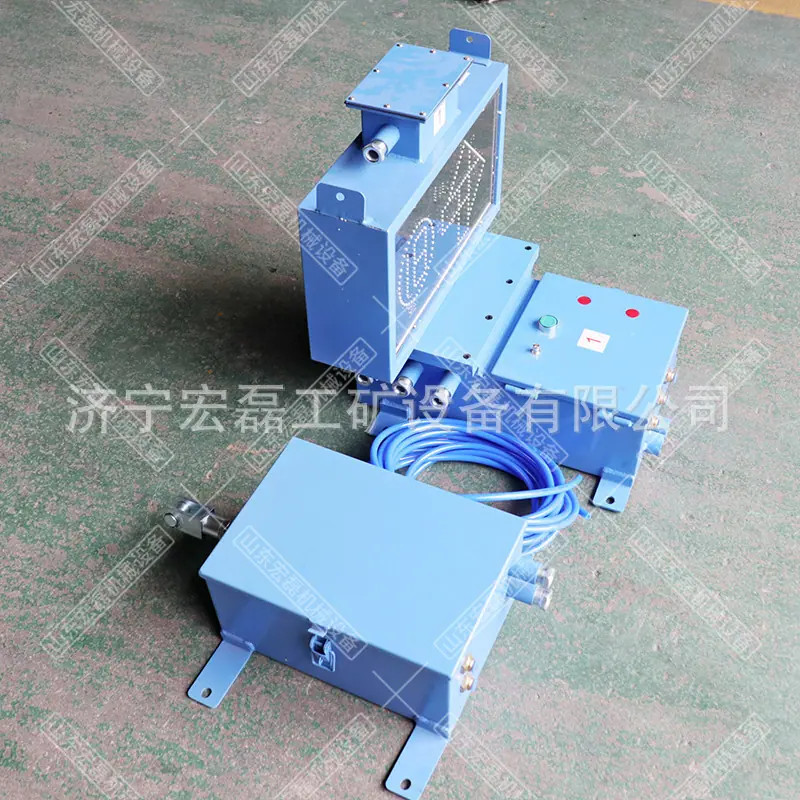

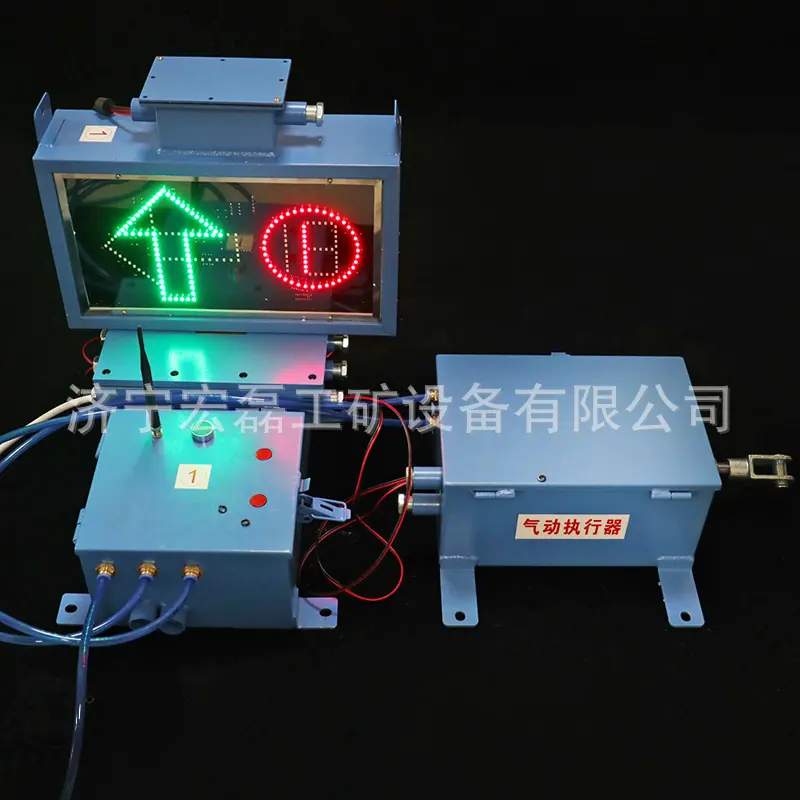

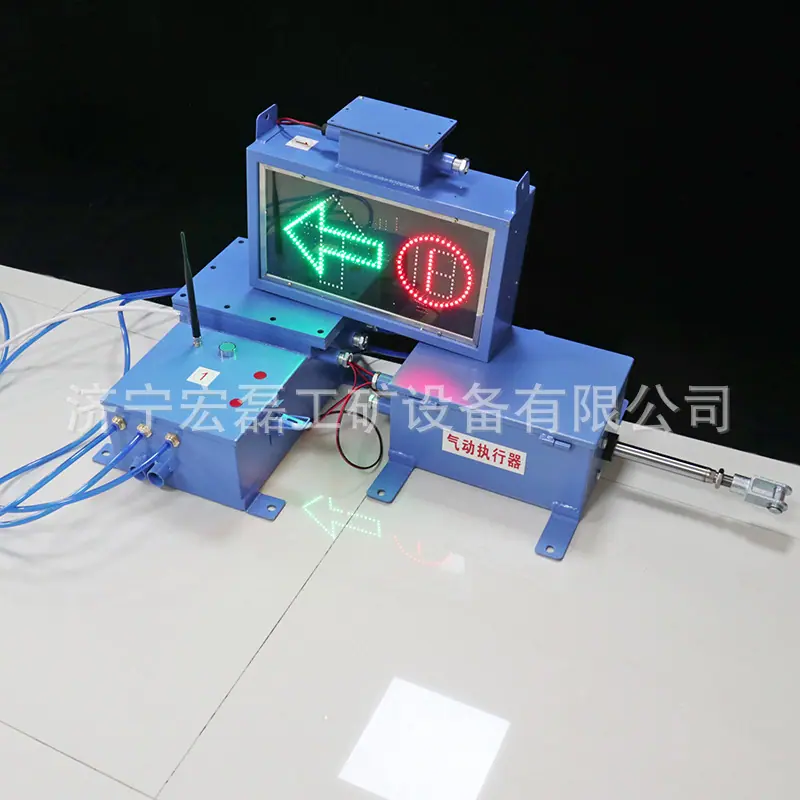

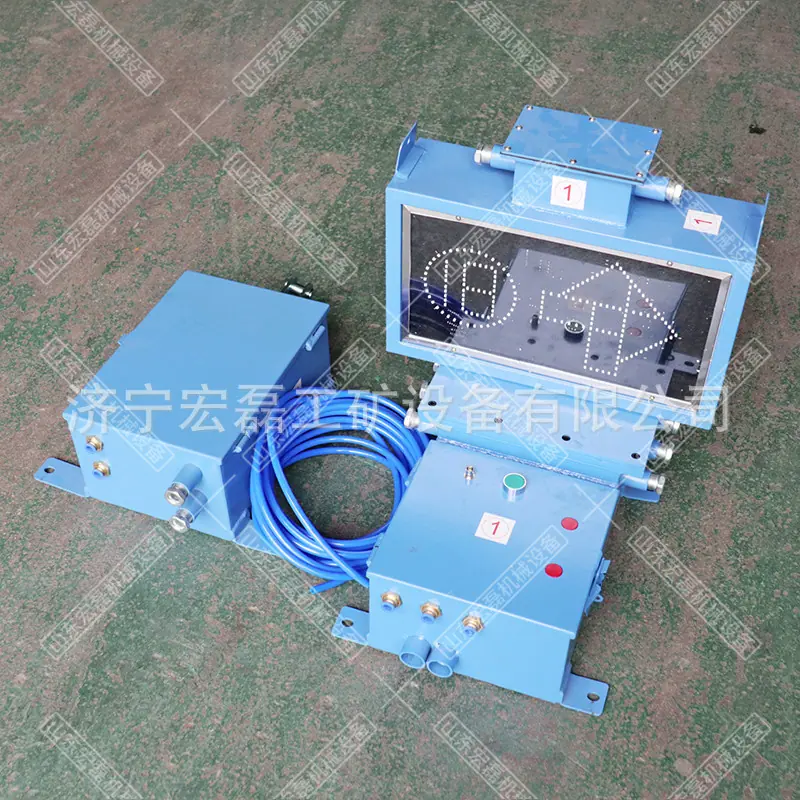

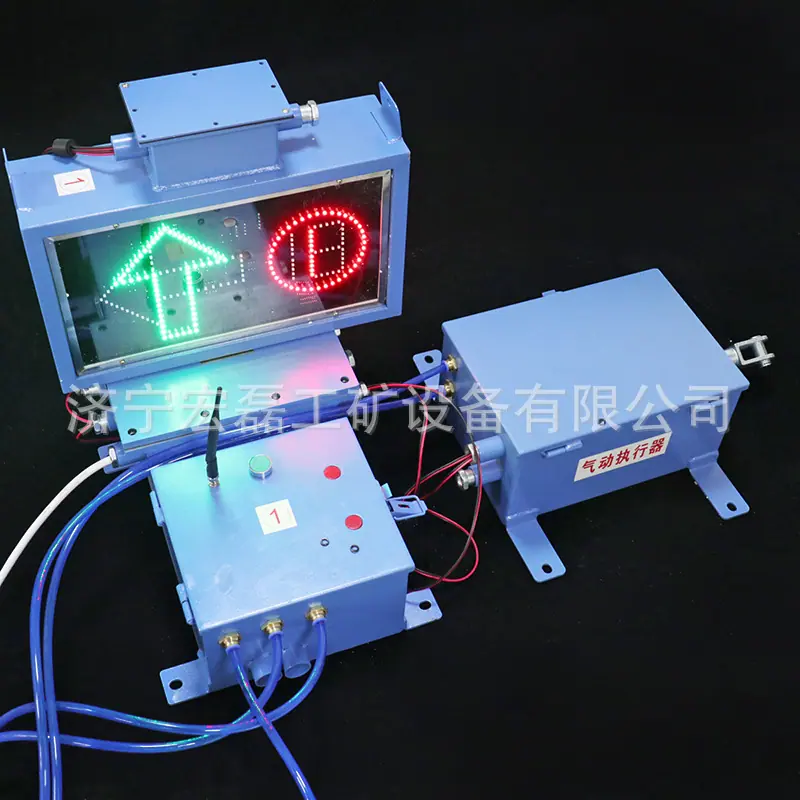

Dispositivo de Control Remoto Neumático para Minería Zkc-127Q Dispositivo de Control Remoto para Uso Subterráneo Aparamenta a Prueba de Explosiones

Dispositivo de Interruptor de Control Centralizado Neumático para Minas

  El dispositivo de cambio de vía para locomotoras se aplica en los cambios de vía subterráneos en las minas de carbón y se utiliza como un dispositivo de control para accionar automáticamente los cambios de vía. Este dispositivo puede ser operado remotamente por el conductor de la locomotora u operado manual y eléctricamente.
El interruptor se puede operar mediante un botón manual cuando falla la entrada de alimentación o la sección de control. El dispositivo utiliza control PLC, que es estable y confiable.
El control remoto y la transmisión del dispositivo utilizan circuitos lógicos digitales, lo que garantiza un rendimiento estable y sólidas capacidades antiinterferencias. La estructura es simple, el diseño es razonable y la instalación es conveniente.

Parámetros técnicos:
1、Transmisor de Control Remoto Tipo Seguridad Intrínseca para Minas FYF20
1.1 Voltaje de operación nominal: 9V (batería);
1.2 Corriente máxima de operación: ≤50mA; Corriente de operación en espera: ≤20μA;
1.3 Frecuencia de Transmisión: 315±0.2MHZ;
Potencia de transmisión de 1.4:>-30dBm;
1.5 Método de transmisión: Modulación de Amplitud por Llave;
1.6 transmitir señales: 12 canales
1.7 Impedancia de la Antena: 50Ω.
2、Caja de Control Principal del Dispositivo de Interruptor Neumático de Control Remoto a Prueba de Explosiones y de Seguridad Intrínseca ZKC127Q-K para Minas
2.1 Voltaje de alimentación nominal: Monofásico AC127V, 50Hz, el rango de fluctuación de voltaje permitido es del 80%~110% del valor nominal; 2.2 Corriente máxima de operación: 2A;
2.3 Distancia efectiva de recepción: 100-150 metros en tierra; no mayor a 50 metros bajo tierra.
2.4 Frecuencia de Recepción: 315+0.2MHZ;
2.5 Sensibilidad de Recepción: ≥-70 dBm;
2.6 Voltaje de control del relé inversor de salida: CC5V;
3、Conmutador Actuador Neumático de Control Remoto de Seguridad Intrínseca para Minas ZKCQ-12Z
3.1 Voltaje de Operación del Cilindro: CC12V
3.2 Corriente de trabajo nominal: ≤2.0A;
3.3 Carga Nominal: 2000N;
3.4 Carga máxima: 2500N;
3.5 Carrera operativa nominal: 120 mm, rango de ajuste 80~140 mm;
3.6 Tiempo de funcionamiento nominal: ≤3.5s.
3.7 Método de Operación Manual: Botón Manual y Botón de Respaldo
4、XH12C(A) Indicador de Desvío Intrínsecamente Seguro para Minas
4.1 Voltaje de alimentación nominal: CC12V, 50Hz, el rango de fluctuación de voltaje permitido es del 80% al 110% del valor nominal;
4.2 Corriente CC Máxima: 200mA;
4.3 Posición de la pantalla Distancia visible: No menos de 60 m (en la oscuridad);
4.4 La "flecha" vertical indica el estado de separación y fusión entre la trayectoria recta y la vía móvil; la "flecha" diagonal indica el estado de separación y fusión entre la trayectoria curva y la vía móvil.
estado
