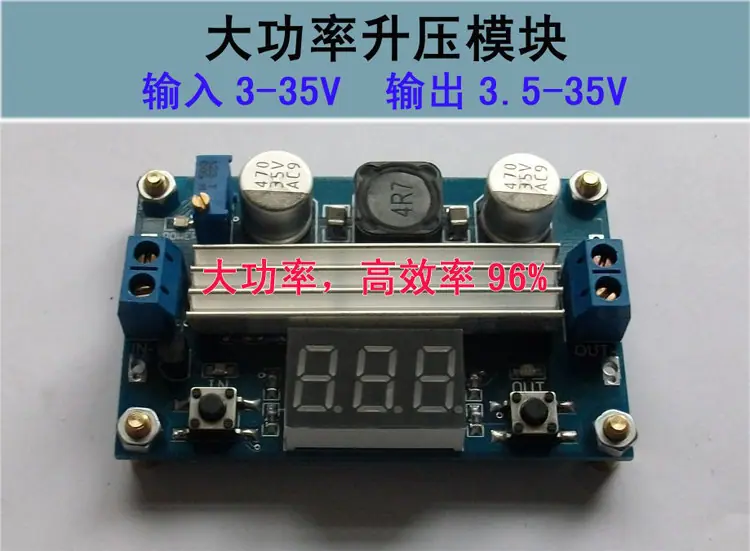

1. Introducción del producto:
La parte de la pantalla utiliza un microprocesador voltímetro más avanzado, y la parte elevadora utiliza un controlador elevador importado de los Estados Unidos.MOSFETSe elimina la resistencia en conducción del resistor de detección de corriente, lo que maximiza la eficiencia.96,4%. Importado de alta potencia baja resistenciaMOSCÚTubo, paquete grande, corriente grande, Schottky de alta eficiencia, ultraancho y gruesotarjeta de circuito impresoEl cableado es la garantía de alta potencia, alta eficiencia y baja elevación de temperatura. Operación de voltaje ultra amplio, cuando los voltajes de entrada y salida son ambos20 VSe puede lograr lo anterior128WPotencia de salida. Fuente de alimentación conmutada de larga duración dedicada a alta frecuencia, alta capacidad y baja resistencia(BajoESR)Los capacitores electrolíticos de aluminio hacen que el rizado de salida sea menor. Los chips utilizados en el módulo son todos importados, con materiales suficientes y rendimiento estable.
Este módulo tardó tres meses en completarse por un equipo de ingenieros sénior en el estudio.Se desarrolló un módulo más inteligente, humanizado y rentable.

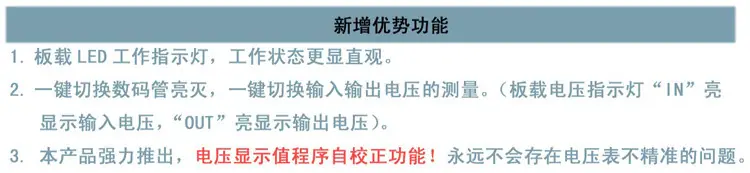

Nuevas ventajas:
1. de a bordoCONDUJOLa luz indicadora de trabajo hace que el estado de trabajo sea más intuitivo.
2.Conmutación de encendido y apagado del tubo digital con un toque, conmutación de medición de voltaje de entrada y salida con un toque. (Indicador de voltaje integrado "EN"El voltaje de entrada se muestra brillantemente,"AFUERA” se ilumina para mostrar el voltaje de salida).
3. ¡Este producto introduce fuertemente la función de autocorrección del programa del valor de visualización de voltaje! Nunca habrá un problema de voltímetros inexactos.

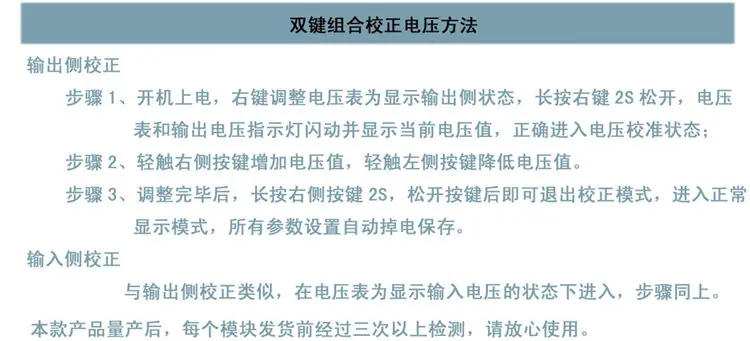

Método de corrección de voltaje por combinación de teclas dobles:
Calibración de la pantalla de voltaje de salida
paso1, ajustar el botón derecho"FUERA"La luz indicadora está encendida y el voltímetro muestra el voltaje de salida; presione prolongadamente el botón derecho2SDespués de que se publique lo anterior, el voltímetro y"FUERA"Los indicadores parpadean sincrónicamente y ha entrado en el modo de calibración de la visualización del voltaje de salida.
paso2, presione brevemente (velocidad normal) el botón derecho una vez, el valor de voltaje aumentará en una unidad; presione brevemente el botón izquierdo, el valor de voltaje disminuirá en una unidad; dado que una unidad de voltaje es menor que0,1 VEl voltímetro muestra un mínimo0.1V,Así que necesitas presionar1-5El voltímetro cambia.0,1 V, presione la tecla varias veces continuamente para cambiar el voltímetro0,1 V, depende del voltaje de visualización actual. Cuanto mayor sea el voltaje de visualización actual, menos veces lo presionas.
paso3, Después de ajustar el voltaje de salida, presione prolongadamente el botón derecho2SDespués de eso, suelte el botón para salir del modo de calibración de la pantalla de voltaje de salida. Todos los ajustes de parámetros se guardarán automáticamente cuando se apague la alimentación.
Calibración de la pantalla de voltaje de entrada
paso1, ajustar el botón derecho"DENTRO"La luz indicadora está encendida y el voltímetro muestra el voltaje de entrada; mantenga presionado el botón derecho2SDespués de que se publique lo anterior, el voltímetro y"DENTRO"Los indicadores parpadean sincrónicamente y ha entrado en el modo de calibración de la visualización del voltaje de entrada.
paso2、3Esto es consistente con el método de calibración de la pantalla de voltaje de salida.
Este producto ha sido inspeccionado más de tres veces antes de la entrega, y la precisión de la visualización del voltaje está garantizada.0,1 VLa función de calibración está diseñada para satisfacer sus requisitos de mayor precisión, no dude en usarla.

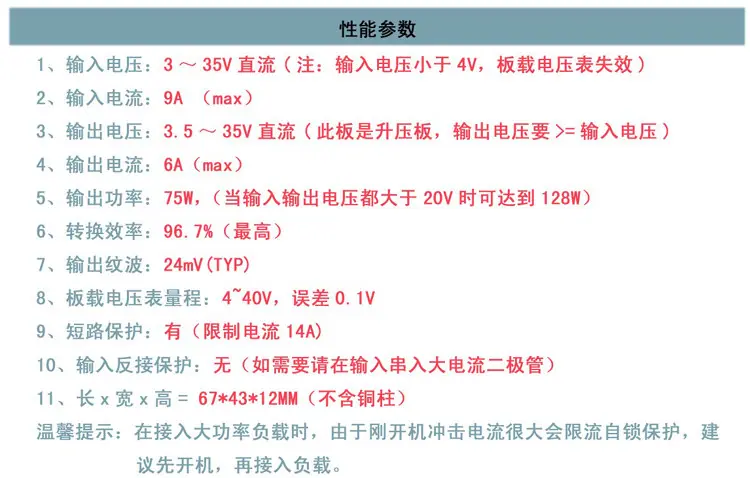

2. Parámetros de rendimiento:
1,Voltaje de entrada:3～35 Vcorriente continua(Nota: Voltaje de entrada menor que4 V, el voltímetro integrado falla)
2,Corriente de entrada:9A （máximo）
3,El voltaje de salida:3.5～35 Vcorriente continua(Esta placa es una placa elevadora, el voltaje de salida debería ser>=Voltaje de entrada)
4,Corriente de salida:6A（máximo）

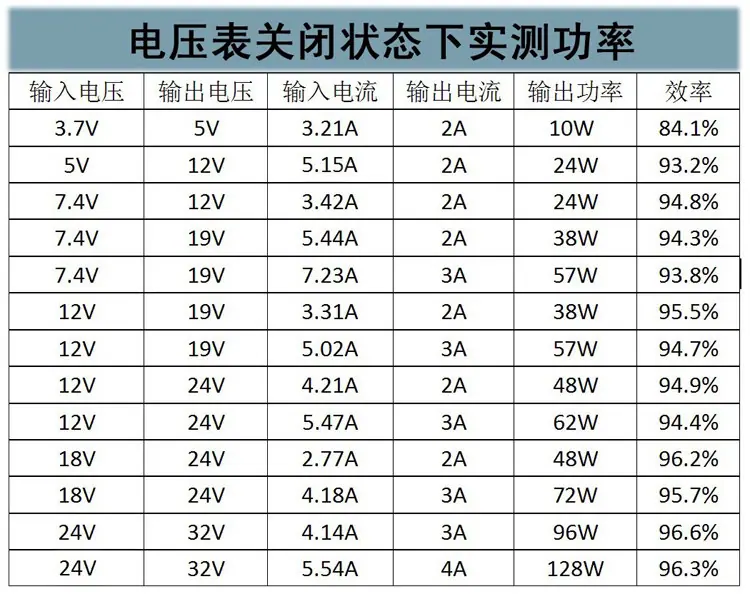

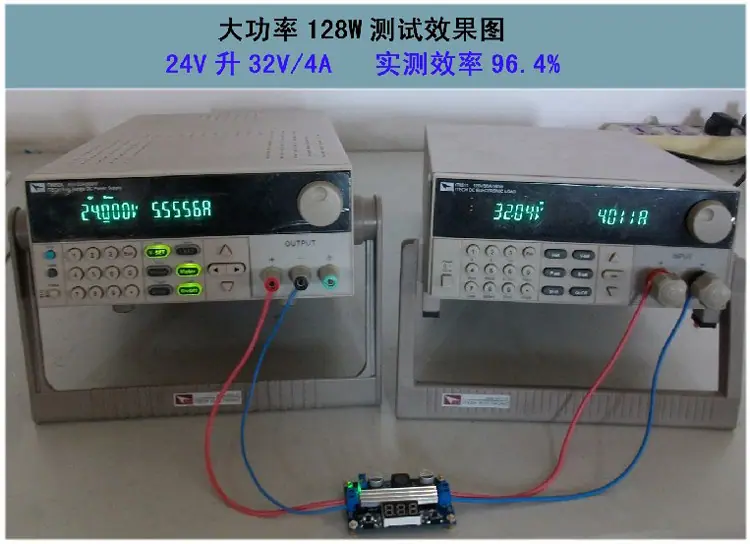

5,Potencia de salida:75 W, (cuando tanto el voltaje de entrada como el de salida son mayores que20 VPuede alcanzar128W）
6, Eficiencia de conversión:96.7%(Más alto)
7, ondulación de salida:24mV(TÍP)
8, Rango del voltímetro integrado:4~40V,error+-0.1V
9、Protección contra cortocircuito: Sí (limitar corriente)14A)Consejos: Al conectar una carga de alta potencia, se recomienda encender primero la alimentación y luego conectar la carga, porque la corriente de impacto es muy grande cuando la alimentación se enciende por primera vez, lo que causará limitación de corriente y protección de autobloqueo.
10, Protección contra conexión inversa de entrada: Ninguna (si es necesario, conecte un diodo de alta corriente en serie a la entrada).
11,largoincógnitaAnchoincógnitaalto=67*43*12MM(excluyendo los pilares de cobre)

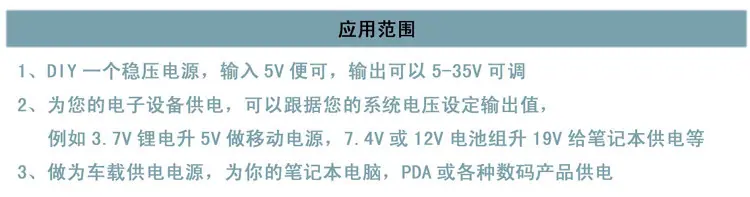

3. Ámbito de aplicación:
1、Hazlo tú mismoUna fuente de alimentación regulada, entrada5 VEntonces la salida puede ser5-35VAjustable.
2, alimente sus dispositivos electrónicos y configure el valor de salida según el voltaje de su sistema.3,7 Vbatería de litio5 VHaz energía móvil,7,4 Vo12 VElevar19Alimentando laptops, etc.
3, como fuente de alimentación para automóvil, para tu computadora portátil,PDAO alimentar varios productos digitales.
