Q8240 Rectificadora de Cigüeñales Piezas Metálicas de Eje Procesamiento Pieza de Trabajo Equipo de Rectificado Procesamiento de Cigüeñales de Motor
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo

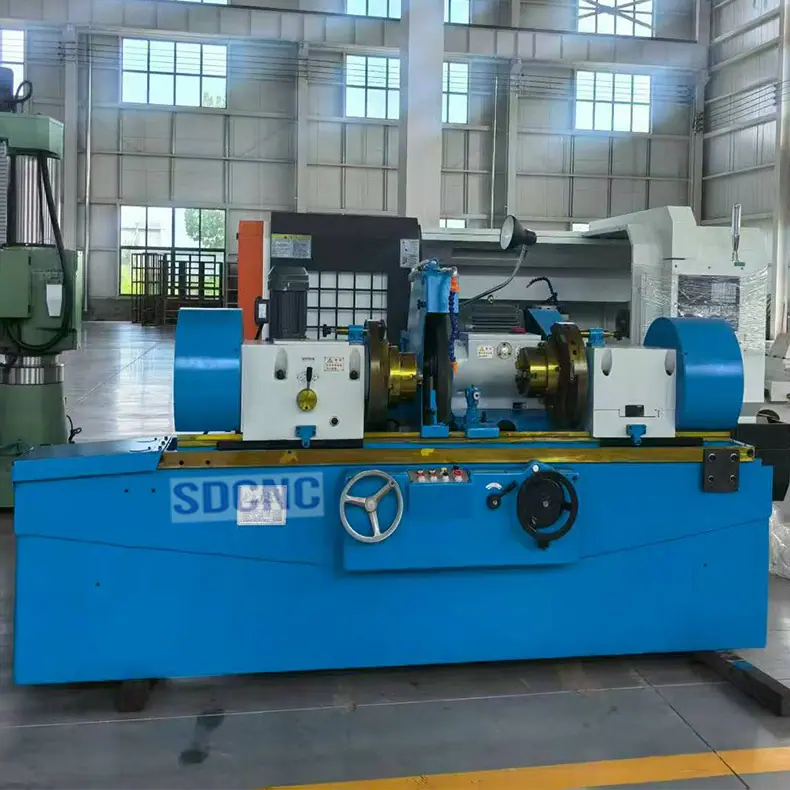

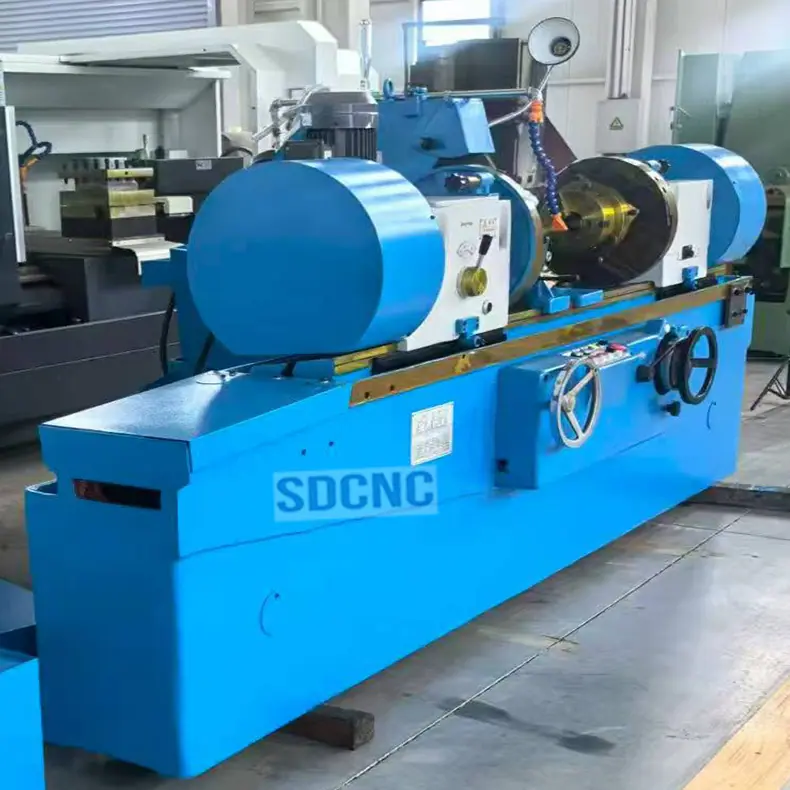

La rectificadora de cigüeñales MQ8240 es ideal para rectificar cuellos de cigüeñales de motores en talleres de reparación de automóviles, tractores y motores diésel, y también para rectificado cilíndrico general. El rápido avance y retroceso del portamuelas y el movimiento longitudinal de la mesa de trabajo se accionan mediante presión hidráulica. La máquina herramienta cuenta con un enclavamiento de seguridad. Al mecanizar cojinetes de cigüeñal, el selector se encuentra en la posición "cigüeñal". Cuando el portamuelas está en posición de rectificado, la mesa de trabajo solo se puede accionar manualmente; no hidráulicamente. Cuando el portamuelas está en posición de retroceso, la mesa de trabajo se puede accionar hidráulicamente. Al rectificar piezas cilíndricas generales, la mesa de trabajo se mueve longitudinalmente hidráulicamente y su velocidad se puede ajustar continuamente. El volante de avance del portamuelas gira.

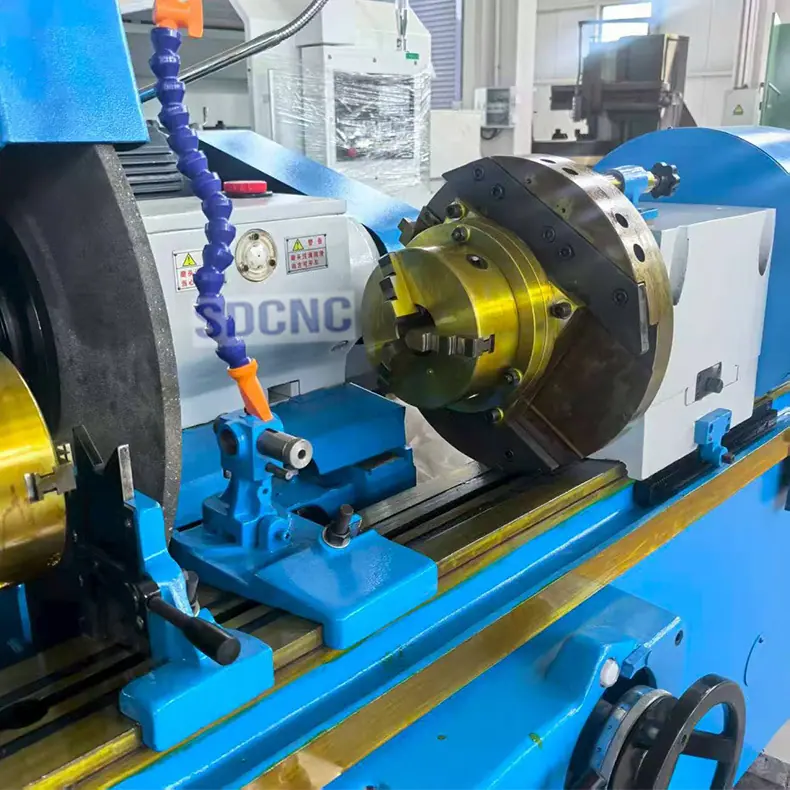

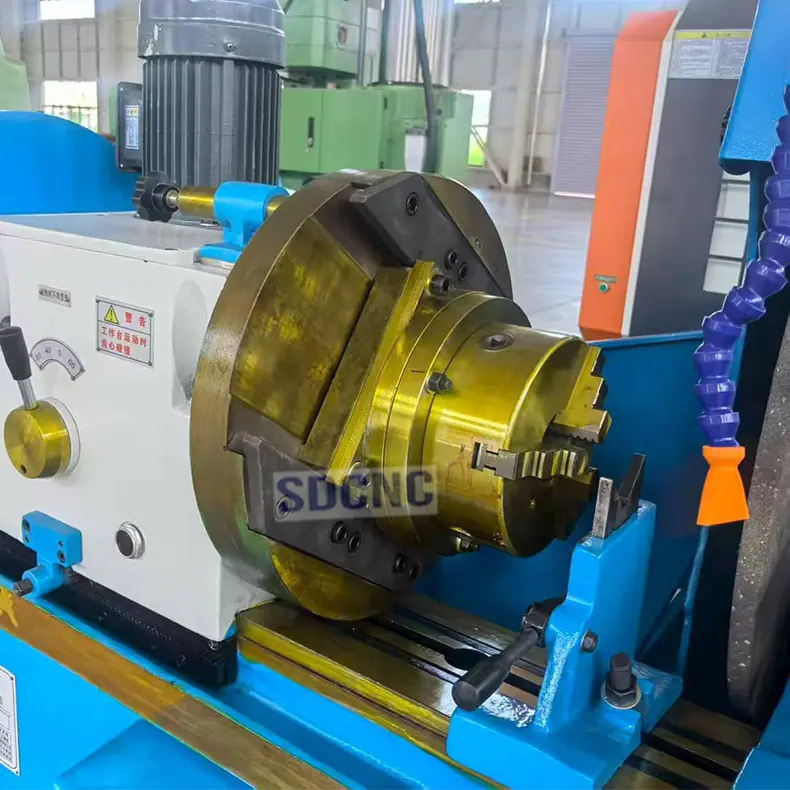

1. La pieza de trabajo se sujeta mediante un centro o mandril, se acciona mediante un motor de cabezal y se rectifica manualmente.
2. El movimiento longitudinal del banco de trabajo adopta dos métodos: manual o hidráulico.
3. La pieza de trabajo, la muela abrasiva, el banco de trabajo, la bomba de enfriamiento y la bomba de aceite son accionados por motores separados.
4. El bastidor de la muela abrasiva se acciona hidráulicamente para avanzar y retroceder rápidamente.
5. El banco de trabajo y la muela de rectificado adoptan una estructura de enclavamiento hidráulico y eléctrico, que puede evitar cualquier error en el ajuste o el rectificado.
Garantizar un funcionamiento seguro.
6. El marco de la muela abrasiva está equipado con una cubierta protectora confiable.
|
proyecto |
unidad |
Especificación |
Accesorios básicos |
|
|
|
Radio de muñequilla del cigüeñal mm |
mm |
0-80 |
Tanque de refrigerante |
1 juego |
|
|
Diámetro exterior de rectificado longitudinal |
mm |
30-200 |
Mandril izquierdo y derecho |
1 juego de cada uno |
|
|
Centro alto |
mm |
220 |
|
|
|
|
Diámetro máximo de rotación de la pieza de trabajo en el banco de trabajo |
mm |
400 |
|
|
|
|
Longitud máxima de la pieza de trabajo |
mm |
1000 |
|
|
|
|
Velocidad del husillo del cabezal r/min |
r/min |
42/65/84/130 |
|
|
|
|
Movimiento del manguito del husillo del contrapunto |
mm |
30 |
|
|
|
|
Velocidad del husillo del bastidor de la muela de rectificar |
r/min |
930 |
|
|
|
|
Movimiento máximo del marco de la muela abrasiva (a lo largo del tornillo) |
mm |
275 |
|
|
|
|
Avance y retroceso rápidos del bastidor de la muela de rectificar |
mm |
100 |
|
|
|
|
Movimiento del marco de una muela abrasiva con escala de volante |
grueso |
mm |
0.01 |
|
|
|
Refinado |
mm |
0.0025 |
|
|
|
|
Tamaño de la muela abrasiva (diámetro exterior x ancho x diámetro interior) |
mm |
750×40×305 |
|
|
|
|
Velocidad de movimiento longitudinal hidráulico del banco de trabajo |
m/min |
0,1-4 |
|
|
|
|
Ángulo de rotación del conjunto del banco de trabajo superior |
Dextrorso |
|
1°30′ |
|
|
|
Sinistrórsum |
|
3° |
|
|
|
|
Movimiento longitudinal máximo de la mesa de trabajo |
mm |
1000 |
|
|
|
|
Potencia total del motor |
kilovatio |
9.87 |
|
|
|
|
Potencia del motor de la muela abrasiva |
kilovatio |
7.5 |
|
|
|
|
Dimensiones de la máquina herramienta |
mm |
3285×2050×1600 |
|
|
|
|
Peso de la máquina |
kilogramo |
4500 |
|
|
|
|
Precisión de trabajo |
|
|
|||
|
Redondez |
mm |
0.005 |
|
|
|
|
Consistencia del diámetro interior de la sección longitudinal |
mm |
0.008 |
|
|
|
|
Rugosidad de la superficie |
mm |
Ra《0.32
|
|||
