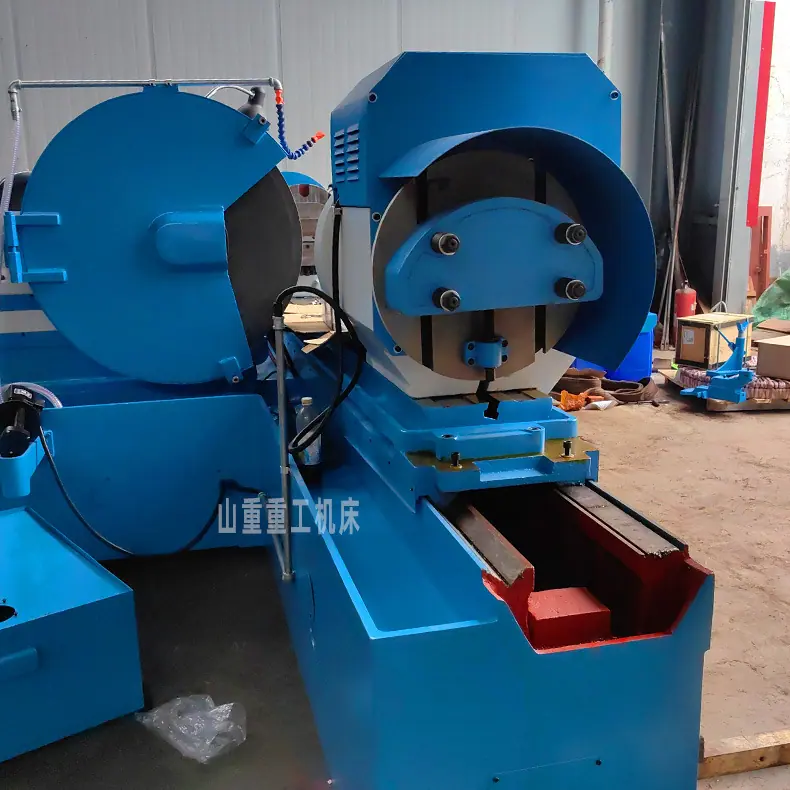

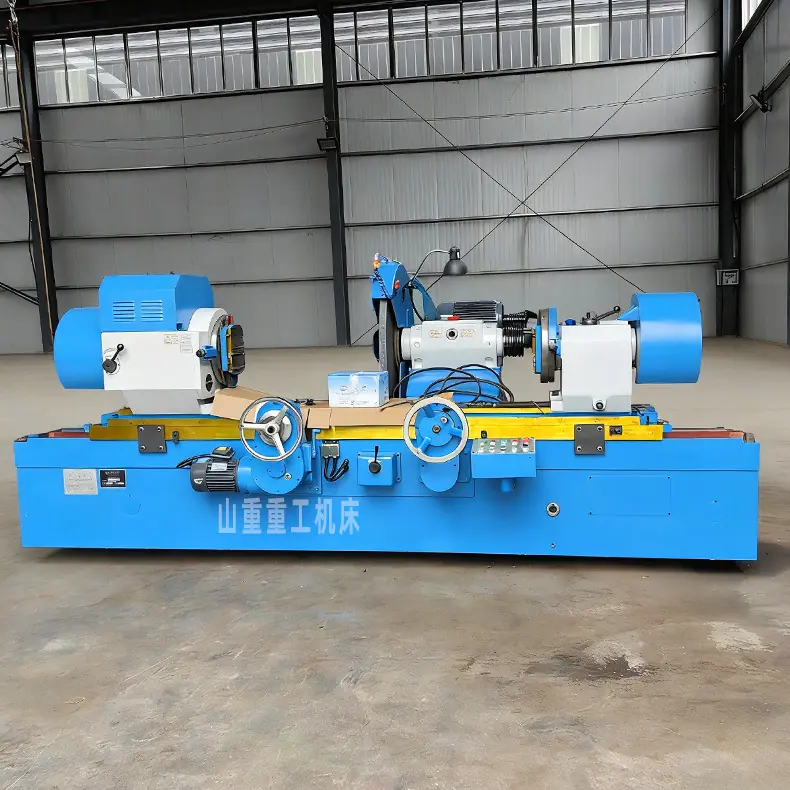

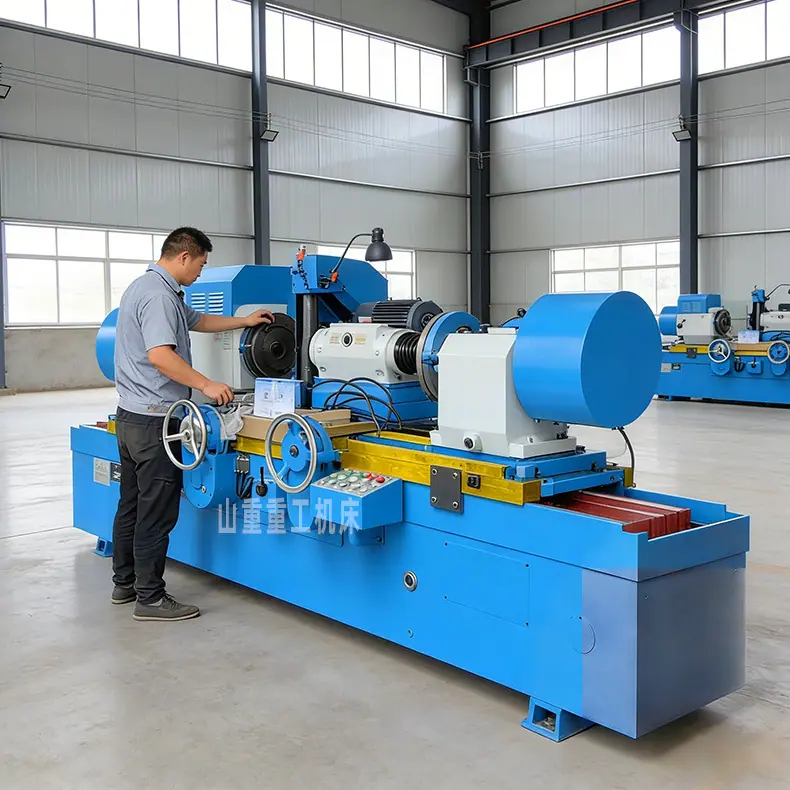

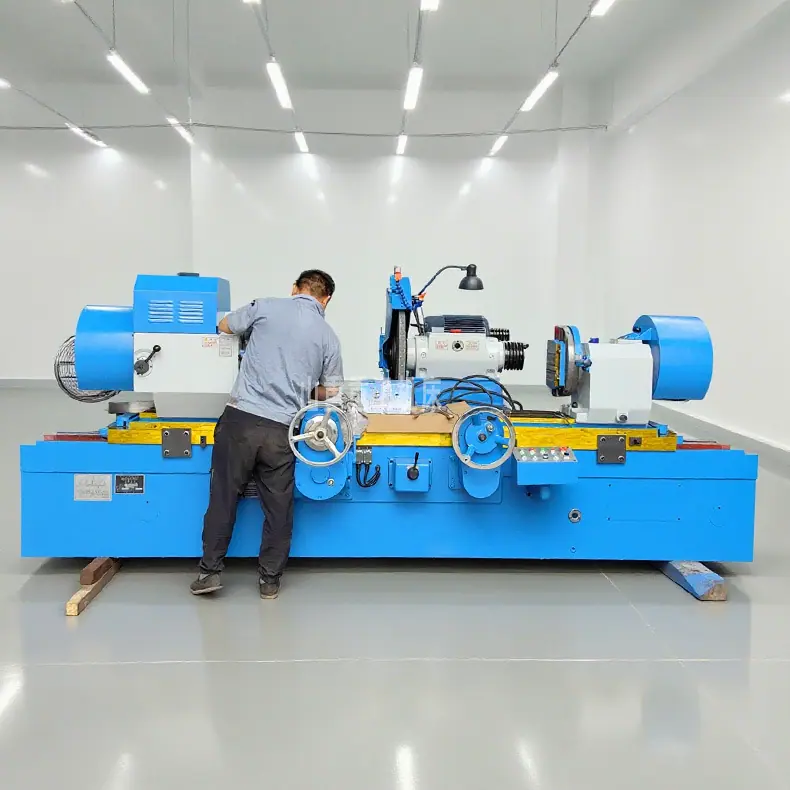

Rectificadora de Cigüeñal MQ8240 Motor de Rectificado Mecanizado Rectificado de Metal Rectificadora Hidráulica Equipo para Cigüeñal de Locomotora

proyecto

unidad

Especificación

Accesorios básicos

Radio de muñequilla del cigüeñal mm

mm

0-80

Tanque de refrigerante

1 juego

Diámetro exterior de rectificado longitudinal

mm

30-200

Mandril izquierdo y derecho

1 juego de cada uno

Centro alto

mm

220

Diámetro máximo de rotación de la pieza de trabajo en el banco de trabajo

mm

400

Longitud máxima de la pieza de trabajo

mm

1000

Velocidad del husillo del cabezal r/min

r/min

42/65/84/130

Movimiento del manguito del husillo del contrapunto

mm

30

Velocidad del husillo del bastidor de la muela de rectificar

r/min

930

Movimiento máximo del marco de la muela abrasiva (a lo largo del tornillo)

mm

275

Avance y retroceso rápidos del bastidor de la muela de rectificar

mm

100

Movimiento del marco de una muela abrasiva con escala de volante

grueso

mm

0.01

Refinado

mm

0.0025

Tamaño de la muela abrasiva (diámetro exterior x ancho x diámetro interior)

mm

750×40×305

Velocidad de movimiento longitudinal hidráulico del banco de trabajo

m/min

0,1-4

Ángulo de rotación del conjunto del banco de trabajo superior

Dextrorso

1°30′

Sinistrórsum

3°

Movimiento longitudinal máximo de la mesa de trabajo

mm

1000

Potencia total del motor

kilovatio

9.87

Potencia del motor de la muela abrasiva

kilovatio

7.5

Dimensiones de la máquina herramienta

mm

3285×2050×1600

Peso de la máquina

kilogramo

4500

Precisión de trabajo

Redondez

mm

0.005

Consistencia del diámetro interior de la sección longitudinal

mm

0.008

Rugosidad de la superficie

mm

Ra《0.32
