Radar de Pendiente Fija 360 grados Tipo de Escaneo Todo Terreno Radar de Pendiente Radar de Pendiente Fija

El radar de pendiente de tipo fijo es un equipo profesional sin contacto desarrollado para escenarios de monitoreo de estabilidad de pendientes a largo plazo. Basándose en el radar de apertura sintética y tecnologías relacionadas con la interferometría de diferencia de fase, escanea y cubre el área de monitoreo transmitiendo señales de microondas. Al comparar las diferencias de fase de las señales de eco de diferentes períodos de tiempo, extrae datos de desplazamiento y deformación de la superficie de la pendiente, proporcionando soporte fundamental continuo y confiable para la evaluación de riesgos de desastres geológicos.
Este tipo de equipo se compone principalmente de un host de radar, una base de montaje fija, una unidad de procesamiento de datos, un módulo de comunicación y componentes de fuente de alimentación de soporte. Puede lograr el monitoreo continuo de la superficie de un área grande sin necesidad de desplegar una gran cantidad de sensores en la superficie del talud monitoreado. Es ampliamente adecuado para escenarios que requieren monitoreo a largo plazo, como taludes de minas a cielo abierto, presas hidráulicas, taludes pronunciados a lo largo de carreteras y ferrocarriles, y áreas propensas a peligros geológicos. Ayuda al personal de operación y mantenimiento relevante a identificar rápidamente las tendencias de deformación tempranas del talud, dejando tiempo de respuesta suficiente para la mitigación de peligros.

Combinando las necesidades de monitoreo de diferentes escenarios, el radar de pendiente de posición fija se puede categorizar en múltiples dimensiones:

00001. Dividido por modo de cobertura de escaneo

• Tipo de Escaneo de Ángulo Limitado: Utiliza un diseño de escaneo con un ángulo fijo, con un rango de cobertura típico de alrededor de 60°×20°. Diseñado para el monitoreo direccional de taludes clave en una sola cara. Presenta un diseño estructural simple y un buen control del consumo de energía. Adecuado para monitorear taludes pequeños a medianos con un rango de monitoreo relativamente concentrado.
• Tipo de Escaneo de Área Completa de 360°: Equipado con un mecanismo de escaneo giratorio, puede lograr un escaneo continuo en todos los ángulos. Un solo dispositivo puede cubrir simultáneamente múltiples áreas de riesgo de deslizamiento con diferentes orientaciones en el área circundante, reduciendo la inversión en costos para el despliegue de múltiples dispositivos. Adecuado para escenarios como grandes minas a cielo abierto y áreas montañosas donde múltiples puntos de peligro se distribuyen contiguamente.

00002. Clasificado por ruta de tecnología central

• Tipo de Apertura Sintética en Forma de Arco: Este tipo utiliza un diseño de apertura sintética basado en escaneo en forma de arco, ofreciendo una resolución de imagen equilibrada y buena estabilidad estructural del equipo. Es adecuado para monitoreo fijo a largo plazo y es actualmente una categoría principal con una alta proporción de aplicaciones de ingeniería.
• Tipo de escaneo electrónico de arreglo en fase: Adopta tecnología de arreglo de escaneo electrónico de grado aeroespacial, sin partes móviles mecánicas, mayor tasa de actualización de escaneo y fuerte resistencia a las interferencias de vibración. Adecuado para escenarios clave de taludes de ingeniería que requieren altas frecuencias de actualización de datos.

00003. Clasificado por Nivel de Distancia de Monitoreo

• Tipo de Monitoreo de Rango Corto a Medio: La distancia de monitoreo efectiva cubre dentro de 2 kilómetros, la velocidad de actualización de los datos de deformación es rápida, el rendimiento de la resolución de puntos es excelente, adecuado para taludes pequeños y medianos, y taludes de presas donde los puntos de monitoreo están relativamente cerca.
• Tipo de Monitoreo de Larga Distancia: La distancia de monitoreo efectivo más lejana puede alcanzar los 5 kilómetros, permitiendo la cobertura de áreas de pendiente grandes desde puntos de monitoreo seguros distantes. Adecuado para las necesidades de monitoreo de pendientes de larga distancia de grandes minas a cielo abierto y a lo largo de líneas ferroviarias principales ultralargas.

En comparación con el equipo de monitoreo tradicional de tipo puntual, el radar de pendiente de tipo fijo exhibe varias ventajas de adaptabilidad en aplicaciones de ingeniería a largo plazo:

00001. Fuerte adaptabilidad ambiental: Gracias a las características de penetración de los microondas, la operación del equipo no se ve significativamente afectada por cambios en lluvia, nieve, niebla, humo, polvo e iluminación diurna/nocturna, asegurando la continuidad de la adquisición de datos en la mayoría de las condiciones climáticas complejas. La clasificación de protección general de la unidad alcanza IP65. Los modelos estándar pueden operar de manera estable en el rango de temperatura de -40℃ a 60℃. Algunos modelos adaptados pueden operar normalmente en áreas a una altitud de 5000 metros. No se requiere un edificio de estación de monitoreo dedicado; admite instalación en exteriores en estructuras expuestas.

00002. Cobertura de monitoreo más completa: A diferencia del monitoreo basado en puntos que solo puede recopilar datos de ubicaciones limitadas, el radar de pendiente de posición fija puede lograr una cobertura de superficie completa del área de monitoreo. Combinado con la tecnología de registro de fusión 3D, puede construir un modelo completo de distribución de deformación del talud, reduciendo la probabilidad de pasar por alto peligros ocultos locales.

00003. Precisión de datos estable: Equipado con un algoritmo adaptable de compensación de perturbaciones atmosféricas, puede reducir la interferencia de datos causada por la fluctuación atmosférica y las variaciones de temperatura/humedad durante el monitoreo a largo plazo, mitigando los problemas de deriva de datos y acumulación de errores. En condiciones de operación normales, puede lograr capacidades de monitoreo de deformación a nivel submilimétrico, permitiendo la captura de señales de microfluencia en etapa temprana desde las laderas.

00004. Costos de O&M Controlables: La mayoría de los modelos adoptan una arquitectura de computación de borde de cuerpo integrado, integrando funciones de procesamiento de datos, comunicación y juicio dentro del host, eliminando la necesidad de servidores externos y equipos de control industrial. El enlace del sistema es simple, con una baja tasa de fallas diarias. En operación desatendida 7x24 horas, solo se requiere la limpieza regular de la superficie de la antena del radar del polvo para mantener el funcionamiento normal.

Para satisfacer las necesidades reales de uso de los usuarios en diferentes industrias, el producto tiene varios puntos de venta prácticos para diversos escenarios de aplicación:

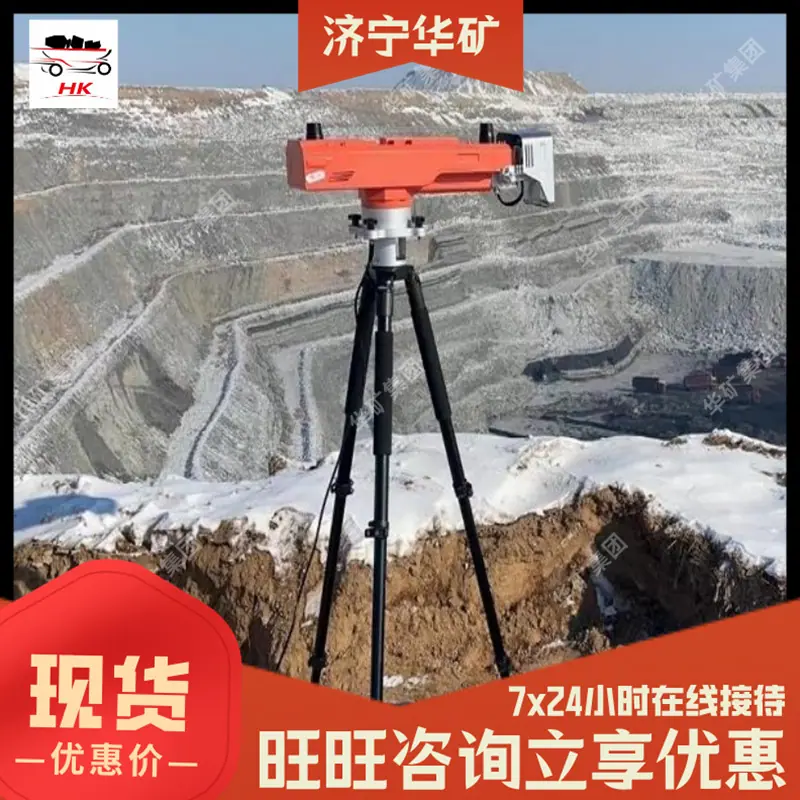

• Dirigido a escenarios de operación y mantenimiento de minas a cielo abierto: El modelo de escaneo panorámico de 360°, con una sola unidad, puede cubrir las áreas de talud de múltiples plataformas de trabajo, reduciendo la inversión en el despliegue de múltiples dispositivos de monitoreo. El modo de monitoreo sin contacto elimina la necesidad de que el personal ingrese a áreas de talud de alto riesgo para la instalación de sensores, reduciendo así los riesgos de seguridad para los trabajadores subterráneos y ayudando a las minas a lograr un control normalizado de la estabilidad de los taludes.
• Para escenarios de operación y mantenimiento de carreteras y ferrocarriles: Los modelos de monitoreo a larga distancia pueden lograr cobertura de monitoreo desde ubicaciones seguras alejadas de pendientes altas y pronunciadas, adaptándose a los puntos de riesgo de pendiente distribuidos a lo largo de las líneas principales largas. Junto con un mecanismo de alerta temprana de varios niveles, cuando las tendencias de deformación superan los umbrales establecidos, la información de alerta se puede enviar a través de canales como la plataforma y SMS, ayudando al personal de mantenimiento a tomar medidas oportunas de desvío de tráfico y mitigación de riesgos.
• Dirigido al escenario de monitoreo de presas hidráulicas: El radar de escaneo de ángulo limitado se puede dirigir para cubrir áreas clave como la cara de aguas arriba de la presa y los hombros de la presa, recopilando continuamente datos continuos sobre el asentamiento y el desplazamiento de la presa. Los datos pueden ser accedidos sincrónicamente por la plataforma de monitoreo de seguridad de la presa, proporcionando soporte de datos de deformación confiables para el despacho de la temporada de inundaciones y la evaluación de operación y mantenimiento del embalse.
• Para el escenario de control y gestión de puntos de peligro oculto de desastres geológicos: El proceso de despliegue del equipo es sencillo, sin necesidad de extensas obras en la ladera, lo que permite una rápida instalación y monitorización. Es adecuado para las necesidades de monitorización a largo plazo de puntos de peligro oculto recién descubiertos en zonas montañosas remotas y durante investigaciones temporales, proporcionando un soporte técnico estable para los trabajos de prevención y control de desastres geológicos.
