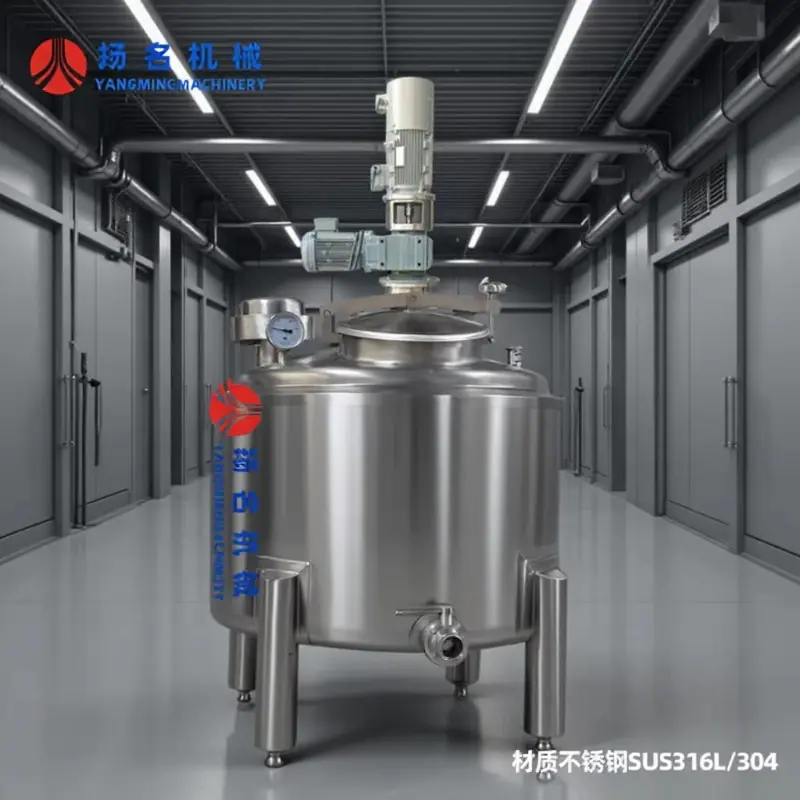

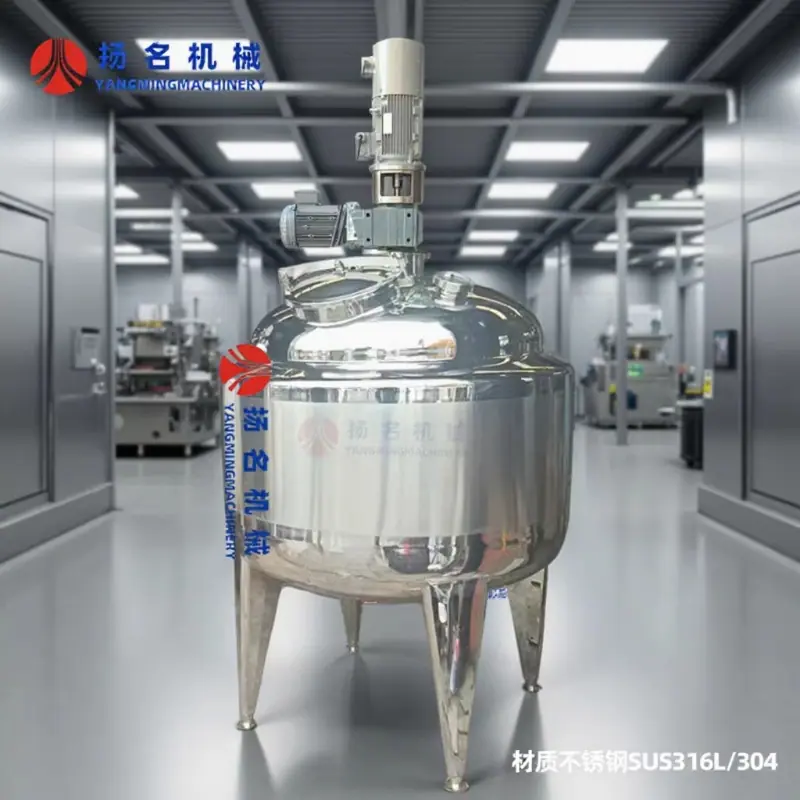

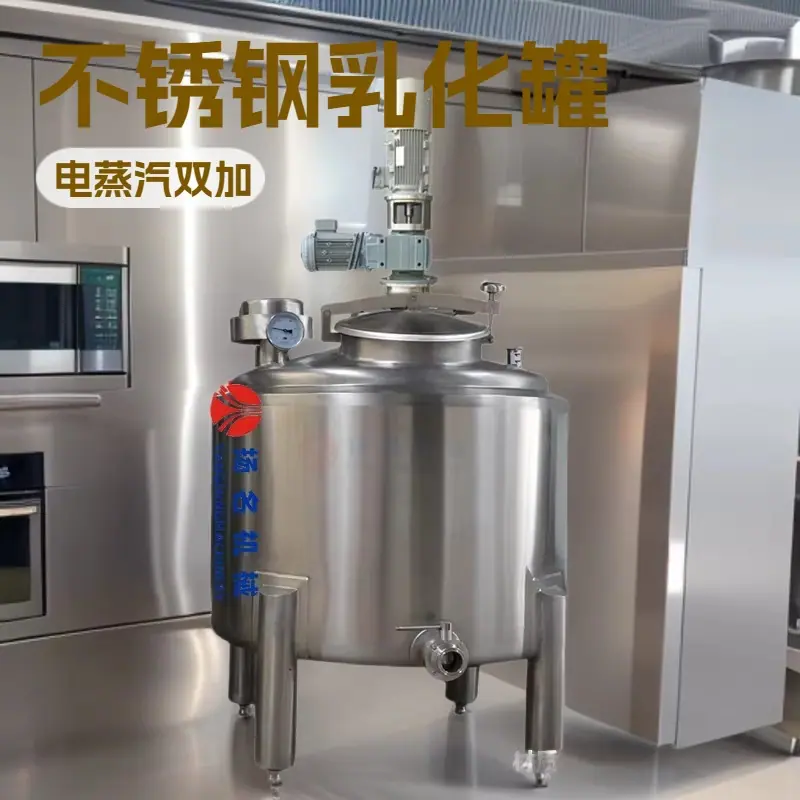

Tanque Emulsificador de Acero Inoxidable de 1000L Homogeneizador de Alta Corte y Dispersión para Bebidas Lácteas

Tanque de emulsificación



Definición de tanque de emulsificación:

El tanque de emulsificación utiliza la fuerza centrífuga generada por el rotor giratorio de alta velocidad y potencia para lanzar el material desde la dirección radial hacia el espacio estrecho y preciso entre el estator y el rotor, y al mismo tiempo, el material se somete a extrusión centrífuga, impacto y otras fuerzas para dispersar, mezclar y emulsionar el material. La máquina tiene las ventajas de estructura compacta, tamaño pequeño, peso ligero, fácil operación, bajo ruido y operación estable. Su característica más importante es que no muele el medio en el proceso de producción, e integra cizallamiento de alta velocidad, dispersión, homogeneización, mezcla y trituración.



La función del tanque de emulsificación:

El tanque de emulsificación puede desfasar y emulsionar materiales a alta velocidad, lo que permite mezclarlos uniformemente para obtener un líquido homogéneo. Además, cuenta con funciones de calentamiento, enfriamiento, aislamiento y agitación. El cuerpo del tanque está diseñado con aberturas para tuberías de proceso, como la entrada de material, el puerto de descarga y el puerto de agua pura, que proporcionan las condiciones óptimas para el proceso de emulsificación.



Ámbito de aplicación

1. Alimentos y bebidas: productos lácteos, helados, chocolate, leche de soja, jugos, mermeladas;

2. Industria química: aceite lubricante, grasa, emulsiones de aceite pesado, emulsiones diésel, desinfectantes, pesticidas, látex fotosensible, lodos de caucho, lodos de resina, espesantes, saborizantes, materiales de silicio, negro de humo, óxido de magnesio, dióxido de titanio, antiadherentes, desmoldantes, antiespumantes, selladores, etc.

3. Industria cosmética: detergentes, acondicionadores, champús, lociones corporales, perfumes;

4. Industria farmacéutica: inyecciones, emulsiones, ungüentos, productos sanitarios y preparaciones de jarabe;

5. Industria papelera: pulpa, adhesivos, inyección, emulsificación de resinas.



Parámetros principales y configuración

1) Volumen nominal: 50L-20000L y otras especificaciones generales y diseño y producción no estándar.

2) Forma estructural: vertical, con cabezales cónicos, elípticos y en forma de plato, adecuados también para operaciones de proceso que requieran calentamiento cerrado, mezcla, reacción, hidrólisis enzimática, etc.

3) Tipo de camisa: hueca (aceite de transferencia de calor o agua), serpentín semicircular, camisa tipo panal (fabricada bajo demanda), alta eficiencia de calentamiento o enfriamiento.

4) Material de aislamiento: relleno de algodón perlado, lana de roca y espuma de poliuretano, tiene un buen efecto de aislamiento térmico.

5) Acabado externo del cilindro: Se adopta un tratamiento de pulido de espejo o mate de color primario 2B o mate esmerilado 2B, con una apariencia hermosa y ordenada.

6) Dispositivo de agitación: agitación central (excéntrica) en la parte superior del tanque, agitación lateral; tipo de agitador: tipo de marco, tipo de ancla, tipo de hélice, tipo de cuchilla, tipo de cuchilla raspadora, etc.

7) Velocidad de agitación: 2850 r/min (velocidad fija) o con variador de velocidad continuo y convertidor de frecuencia. La potencia del motor, la velocidad y la forma de las paletas de agitación se determinan según las propiedades del material.

8) Tipo de indicador de nivel de líquido: indicador de nivel de líquido de tubo de vidrio, indicador de nivel de líquido con sensor de presión estática, etc. (opcional).

9) Tipo de pata: pirámide triangular ajustable o tubo circular.

10) Accesorios del equipo: Boca de acceso sanitaria de apertura rápida, mirilla, termómetro (pantalla digital LCD o indicador de cuadrante), respirador, limpiador CIP, entrada y salida de líquido, puerto de circulación, entrada y salida de fluidos fríos y calientes, y otras interfaces. Los puertos de tubería se pueden seleccionar según el proceso (se pueden aumentar o disminuir).

11) Material del equipo: El cuerpo del tanque interior es SUS304 o SUS316L; la camisa es SUS304 o Q235-B; el cilindro de revestimiento externo es SUS304.



Características del tanque de emulsificación

1）Tanque de emulsificaciónEl cuerpo del tanque adopta un diseño de grado higiénico y estéril;

2) Funciones de limpieza CIP en línea y esterilización SIP en línea.

3) El diseño estructural es muy fácil de usar, simple de operar, conveniente de mantener e higiénico debido a la ausencia de fugas selladas.

4) Diseño adecuado de la relación diámetro-altura, ahorro de energía, mezcla rápida de materiales, alta eficiencia de emulsificación y homogeneización.

5) Operación estable, bajo ruido.

6) La superficie del cuerpo del tanque interior está pulida a espejo; las tuberías de entrada y salida, los visores, las bocas de hombre y otras aberturas de proceso, así como los puntos de soldadura del cuerpo del tanque interior, están todos hechos con transiciones redondeadas mediante el proceso de abocardado, que son lisos, fáciles de limpiar y no tienen rincones muertos, asegurando la fiabilidad y estabilidad del proceso de producción y cumpliendo con las normativas GMP y otros requisitos regulatorios.

7) Se puede equipar con control de pantalla de temperatura y un indicador de nivel de líquido externo



Según los requisitos del uso funcional, se utilizarán las siguientes normas para el diseño, la fabricación y la inspección respectivamente:

1、Capítulo 4, Artículos 31-37 de las 《Buenas Prácticas de Fabricación para Medicamentos (Revisión de 1998)》;

2、《Recipientes a Presión de Acero (GB150-1998)》；

3、《Recipientes a Presión Atmosférica Soldados de Acero (JB/T4735-1997)》；

4、《Seguridad e Higiene de Maquinaria Alimentaria (GB16798-1997)》。





Parámetros técnicos

Volumen nominal	300 litros	400 litros	500 litros	600 litros	800 litros	1000 litros	1500 litros	2000 litros	3000 litros
Diámetro del cilindro (mm)	Φ800	Φ800	Φ900	Φ1000	Φ1000	Φ1000	Φ1200	Φ1300	Φ1600
Altura del cilindro (mm)	600	800	800	800	1000	1220	1220	1500	1500
Potencia del motor (kW)	3	3	4	4	5.5	7.5	7.5	11	15
Velocidad de agitación (rpm)	2850 rpm
estructura	Cuadrado, con tapa en la parte superior y fondo cónico
