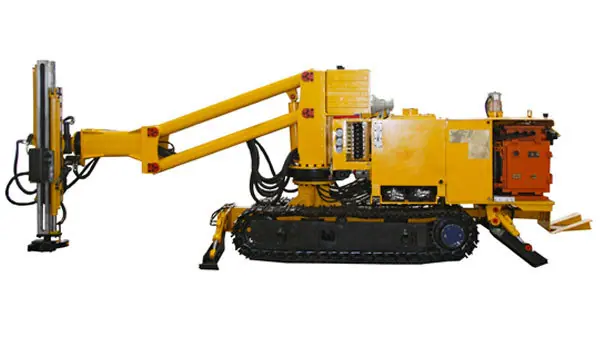

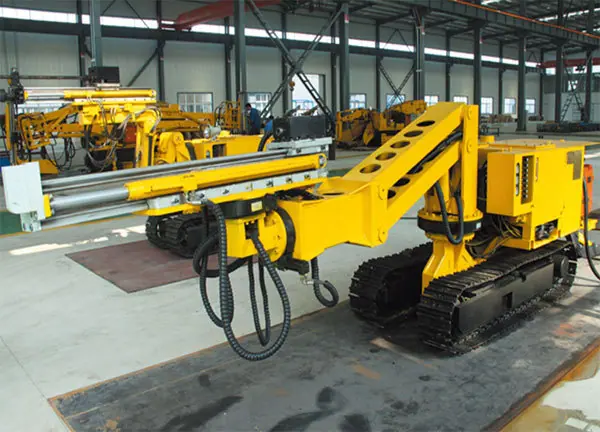

CMM1-10 Perforadora Hidráulica de Techo para Minas de Carbón Producción de Ventas CMM1-10 Perforadora Hidráulica de Techo para Minas de Carbón

El vehículo de perforación de anclaje hidráulico CMM1-10 para minas de carbón es un nuevo vehículo de perforación multipropósito desarrollado por nuestra empresa para el anclaje en túneles subterráneos de minas de carbón. Es compacto, ligero, flexible y versátil, y ofrece una excelente transitabilidad. Puede trabajar con la tuneladora durante la excavación; también se puede utilizar para la detección de agua y gas, el anclaje al terreno, la reparación de redes de túneles y operaciones integrales de anclaje de topes de frente de trabajo en minería.

1. El método de marcha sobre orugas puede adaptarse bien a los baches y las condiciones del suelo fangoso subterráneo.
2. Accionamiento eléctrico, control hidráulico completo.
3. El brazo de perforación puede girar 360°.
4. El brazo de perforación se puede utilizar como plataforma para transportar tanto plataformas de perforación de exploración de agua como plataformas de perforación de anclaje.

Tras el arranque de la estación de bombeo de la plataforma de perforación, la válvula piloto, ubicada en la parte trasera, controla su desplazamiento a la posición requerida para la perforación. El brazo de perforación consta de un brazo de biela y un travesaño, que permite mantener la plataforma horizontalmente en posición vertical. Está instalado en una pieza giratoria de 360°. La válvula piloto controla el brazo de perforación y la broca de anclaje o de exploración de agua montada en él para que se extiendan a la posición adecuada para iniciar la perforación.

Nombre del parámetro Unidad Parámetro Observaciones
Dimensiones del vehículo de perforación (largo × ancho × alto) m 5,4 × 1 × 1,8 apretado
Altura de perforación horizontal m ≤ 3,45
Velocidad de desplazamiento m/min ≤ 20
Pendiente (°) ±12
Diámetro de perforación mm Φ28~Φ50
Presión nominal MPa 16
Plataforma de perforación para exploración de agua
Velocidad nominal r/min 210
Par nominal Nm 500
Profundidad de perforación m 0~100
Velocidad de perforación m/min 0~1,5
Plataforma de perforación de anclaje
Velocidad nominal r/min 460
Par nominal Nm 300
Profundidad de perforación única m 2,4
Velocidad de perforación m/min ≥ 1
Ángulo de inclinación de perforación (°) ±90
Inclinación horizontal de perforación (°) ±180
Cilindro de empuje deslizante kN 14
Peso de la máquina t 6
