Dispositivo de control eléctrico para ajuste de ventana de aire de mina, sistema de control eléctrico de ventana de aire y compuerta de aire, controlador de control eléctrico de ventana de aire ZMK127

Descripción del Producto

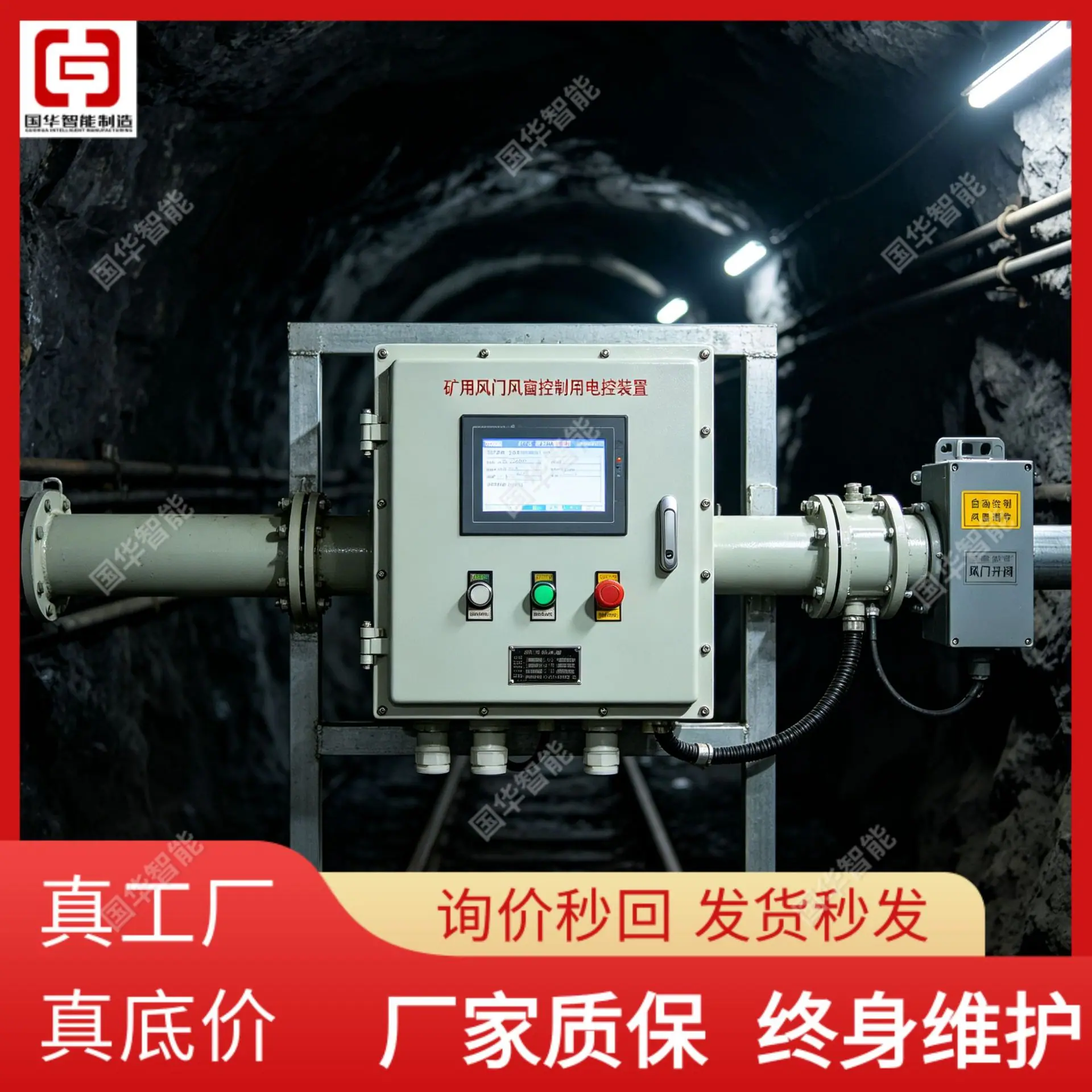

El dispositivo de control eléctrico para la puerta de aire y el control de la ventana de aire de la mina es un equipo de control inteligente intrínsecamente seguro desarrollado específicamente para ser emparejado con puertas de aire y ventanas de aire en minas de carbón. Se basa en un controlador programable para realizar operaciones lógicas y control de enclavamiento. Al recopilar señales de varios tipos de sensores de minería intrínsecamente seguros, logra la apertura y el cierre automáticos de las puertas de aire y el ajuste preciso de los ángulos de apertura de las ventanas de aire. También viene con funciones correspondientes como enclavamiento, indicaciones de voz y desbloqueo manual, lo que lo hace adecuado para escenarios de control y gestión centralizados de varias puertas de aire y ventanas de aire en entornos subterráneos de minas de carbón. Es un equipo de soporte central para la actualización inteligente de los sistemas de ventilación de minas. Todos los componentes eléctricos de este tipo de dispositivo cumplen con los estándares de seguridad intrínseca para minería y pueden operar de manera estable en entornos de alto riesgo con presencia de gas y polvo de carbón bajo tierra. Los modelos principales actuales están representados por la serie ZMK127, con una tensión de operación nominal de CA 127 V, y es una categoría ampliamente utilizada de dispositivos de control eléctrico en la renovación de la automatización de la ventilación subterránea de minas en China.
ventajas principales
Los atributos de seguridad intrínseca cumplen con la normativa. El host de control principal, la caja de alarma sonora y luminosa, y los diversos sensores del dispositivo adoptan todos un diseño de seguridad intrínseca para uso en minería, presentando una fuerte capacidad antiinterferencia, un rendimiento estable y fiable, y pueden mantener el estado operativo normal en el complejo entorno electromagnético de la mina subterránea.
La lógica de protección de enclavamiento es sólida. El dispositivo tiene un programa de control de enclavamiento incorporado para dos compuertas. Cuando se abre cualquiera de las dos compuertas enclavadas mutuamente, el controlador bloqueará automáticamente la otra compuerta, previniendo el problema de un cortocircuito en el sistema de ventilación causado por la apertura simultánea de ambas compuertas.
Se admiten múltiples modos de operación: el dispositivo admite simultáneamente control automático, control manual con botón y desbloqueo manual en estados de falla. Esto puede adaptarse a las necesidades operativas de los amortiguadores y las rejillas de ventilación bajo diferentes condiciones de trabajo. En un estado de falla, presionar el botón de reinicio detendrá la operación del sistema, y el personal puede empujar manualmente para abrir el amortiguador.
Los avisos de estado son claros. El dispositivo está equipado con una caja de alarma sonora y luminosa tipo intrínsecamente segura para minas. Cuando se abre la puerta de ventilación, puede emitir sincrónicamente avisos de voz y señales sonoras y luminosas para recordar al personal cercano que preste atención al estado de la puerta de ventilación y evite el contacto accidental con la puerta de ventilación, lo que podría causar daños al equipo.
Fuerte adaptabilidad a las condiciones de trabajo, la válvula solenoide neumática del dispositivo es compatible con una presión de aire de entrada de 0.2~0.8MPa. La presión del sistema se puede ajustar según el tamaño de la presión de aire del fondo del pozo en el sitio, controlando el tiempo de apertura y cierre de la puerta de aire dentro del rango de 10~30 segundos, evitando el problema de golpes mutuos y colisiones con la pared de carbón debido a una velocidad de apertura y cierre excesivamente rápida de la puerta de aire.
Categorías comunes
Según el objeto de control, se pueden dividir en dispositivos de control eléctrico de compuerta única/ventana de aire única y dispositivos de control eléctrico de control centralizado de múltiples compuertas. Los dispositivos de control eléctrico de compuerta única/ventana de aire única son adecuados para escenarios de control de compuertas o ventanas de aire individuales e independientes, tienen una estructura simple, están dentro de un rango de costo de adquisición razonable y son adecuados para la modernización de conjuntos individuales dispersos de compuertas. Los dispositivos de control eléctrico de control centralizado de múltiples compuertas pueden acceder simultáneamente a señales de múltiples conjuntos de compuertas y ventanas de aire, logrando el control de enclavamiento centralizado de múltiples dispositivos y son adecuados para áreas donde las compuertas están concentradas, como estacionamientos subterráneos y conductos principales de suministro/retorno de aire.
Según el tipo de actuador de accionamiento, se pueden dividir en dispositivos de control eléctrico tipo accionamiento neumático y dispositivos de control eléctrico tipo accionamiento eléctrico. El dispositivo de control eléctrico tipo accionamiento neumático está equipado con una válvula solenoide neumática a prueba de explosiones para uso en minas, se basa en la tubería de aire comprimido existente bajo tierra como fuente de alimentación y es adecuado para escenarios de galerías convencionales cubiertos por el sistema de aire comprimido subterráneo. Es el tipo principal que se aplica actualmente en las minas; el dispositivo de control eléctrico tipo accionamiento eléctrico está equipado con un actuador eléctrico, no requiere conexión a la tubería de aire comprimido y es adecuado para áreas de operación remotas donde la disposición de las tuberías de aire comprimido es difícil.
Según la expansión funcional, se pueden dividir en dispositivos de control eléctrico tipo básico para puertas y ventanas de ventilación, y dispositivos de control eléctrico tipo comunicación remota para puertas y ventanas de ventilación. El modelo básico conserva solo las funciones principales de apertura y cierre automáticos, enclavamiento y avisos de voz, lo que lo hace adecuado para escenarios básicos de actualización de automatización de ventilación; el modelo de comunicación remota está equipado con una interfaz de comunicación industrial, que puede cargar el estado de operación y los datos del ángulo de apertura de las puertas y ventanas de ventilación al centro de despacho en tierra, adaptándose a las necesidades de construcción del control centralizado remoto de los sistemas de ventilación de minas.
Argumento principal de venta
Las cualificaciones mineras están completas y los productos regulares llevan la marca de seguridad de producto minero correspondiente. Cumplen plenamente con los estándares de acceso de seguridad para equipos eléctricos en minas de carbón y pueden pasar directamente la aceptación pertinente por parte del departamento de gestión de seguridad minera.
Fuerte compatibilidad de componentes. Los diversos sensores y válvulas solenoides intrínsecamente seguros del dispositivo utilizan interfaces estándar de la industria, permitiendo el reemplazo directo de componentes antiguos de la misma especificación sin requerir modificaciones a gran escala en el sistema original para la actualización y el mantenimiento.
Precisión estable en el control del ángulo, el dispositivo está equipado con un sensor de ángulo intrínsecamente seguro para minería, el rango de medición del ángulo cubre 0-360°, emite una señal estándar de 4-20 mA, puede retroalimentar con precisión el ángulo de apertura en tiempo real de la ventana de ventilación, facilitando el ajuste preciso de la distribución del flujo de aire en diversas áreas subterráneas por el sistema de ventilación.

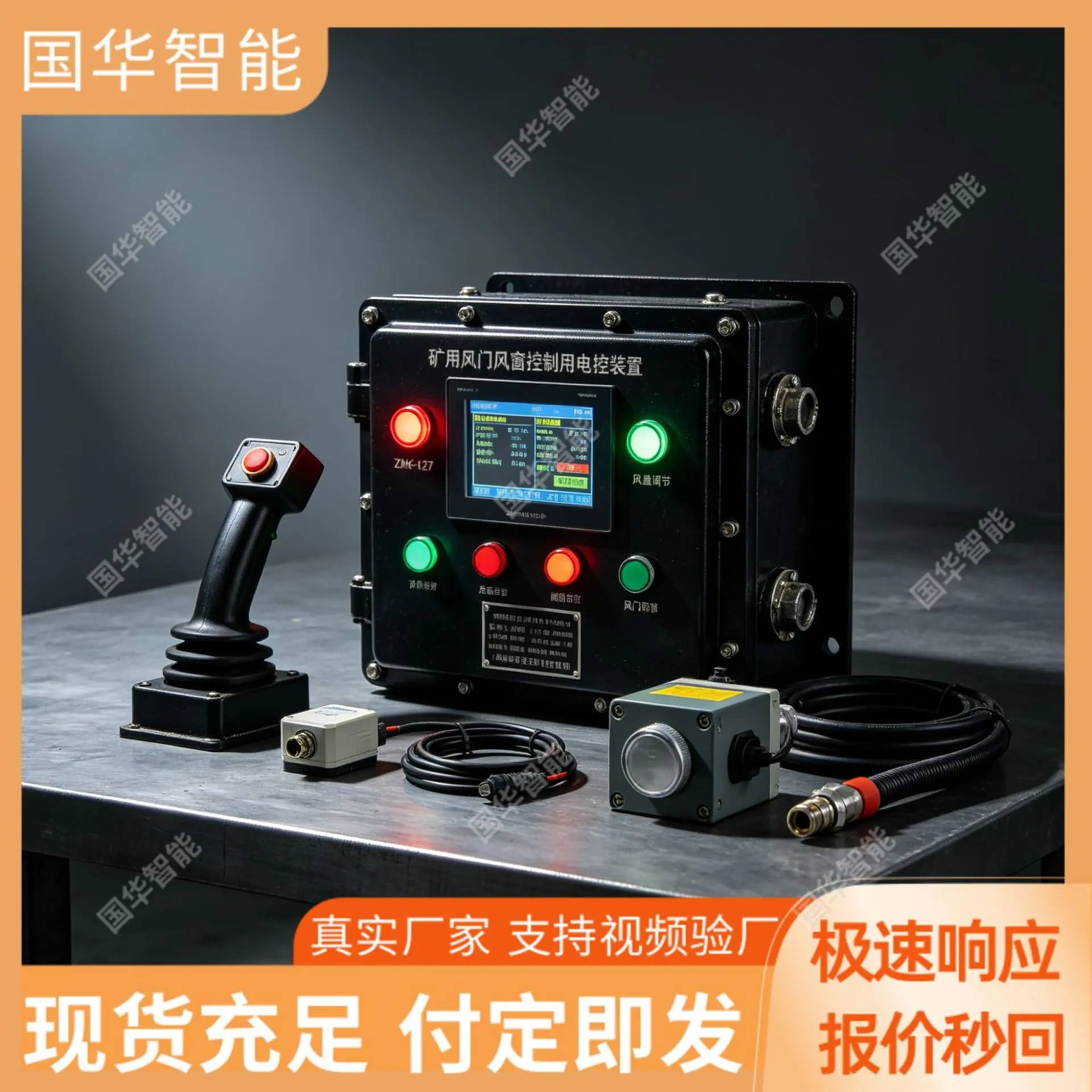

Fácil instalación y puesta en marcha. El host de control de la unidad está equipado con una interfaz de pantalla de cristal líquido que muestra caracteres chinos y un conjunto de botones de operación completos. El personal de puesta en marcha en el sitio puede ver directamente los parámetros de operación y ajustar la lógica de control en el host, sin necesidad de conectar equipo de depuración adicional.
La respuesta de bloqueo es oportuna y el retraso en la transmisión de la señal entre los dos amortiguadores de aire es bajo. La acción de bloqueo se puede completar en poco tiempo, evitando eficazmente el riesgo de seguridad de que los dos amortiguadores de aire se abran simultáneamente.
El espacio personalizable suficiente permite ajustar el número de canales de control, los tipos de componentes de soporte y la configuración funcional del dispositivo según la cantidad de puertas de aire de fondo, el tipo de actuador y los requisitos de comunicación del usuario, adaptándose a las necesidades de despliegue personalizadas de las diferentes actualizaciones de automatización de ventilación de minas.
