Número de licença de produção: Quantidade fabricada Suzi 01000313
Tensão de saída: (CA): 0~10V
Corrente de saída: (CA): ≤30A
Faixa de medição: 0~600mΩ
Tempo: 0~99 segundos; controle manual
Tensão de saída (CA): 0~10V±5%
Corrente de saída (CA): ≤30A±5%
Faixa de medição de resistência: 0~200/600mΩ±5%±3 dígitos
Potência de saída: (Pmáx): 300VA
2. Precauções de operação:
2.1 Operações Proibidas:
2.1.1 A comutação contínua e rápida do interruptor de alimentação é estritamente proibida.
2.1.2 É terminantemente proibido curto-circuitar a linha de teste (quando o “ajuste de corrente” não estiver girado no sentido anti-horário para baixo) * Consulte as instruções do painel para “ajuste de corrente”.
2.1.3 Não toque no dispositivo em teste e nas pontas de teste durante o teste.
2.2 Tratamento de situações de emergência Em uma situação de emergência (acidente por choque elétrico ou fumaça ou queima do objeto de teste), as seguintes operações devem ser realizadas: Desligue imediatamente o interruptor de alimentação do instrumento e desconecte o cabo de alimentação do instrumento da rede elétrica. soquete.
2.3 Precauções durante os testes:
2.3.1 Antes de pré-programar qualquer função, o instrumento deve estar no estado “reset”.
2.3.2 Durante o teste, o clipe de teste e o dispositivo em teste devem estar em bom contato.
2.3.3 Quando o clipe de teste não puder ser conectado ao dispositivo em teste, você mesmo deve fazer uma ferramenta para garantir um bom contato entre o clipe de teste e o dispositivo em teste.
3. Descrição do painel:
Este capítulo descreve os componentes do painel frontal e do painel traseiro do instrumento. Por favor, entenda claramente as funções de cada painel antes de operar o instrumento.

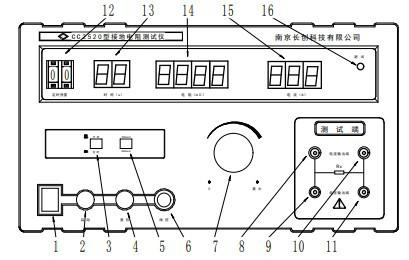

3.1 Descrição do painel frontal
(1) Interruptor liga/desliga: Quando o botão liga/desliga é colocado em “|”, o instrumento é ligado (ligado); quando é colocado em “O”, a alimentação do instrumento é desligada (desligada).
(2) Botão Iniciar:Pressione esta tecla no estado de reinicialização para iniciar o teste.
(3) Tecla de seleção de tempo:
Pressione este botão para reiniciar a máquina por tempo; clique neste botão para reiniciar a máquina manualmente.
(4) Botão de reinicialização:Durante o teste, ele atua como uma chave para interromper o teste e entrar no próximo estado de teste.
(5) Tecla de seleção de faixa:Quando esta tecla é pressionada, é 600mΩ; quando é exibido, é 200mΩ.
(6) Tomada de controle de linha:Este soquete pode ser usado com uma ponta de prova com fio.
(7) Botão de ajuste de saída de corrente:
Durante o teste, ajuste o botão no sentido horário para aumentar a corrente de saída; ajuste o botão no sentido anti-horário para reduzir a corrente de saída. Certifique-se de que o botão esteja em 0 ao ligar a energia.
(8) Terminal de saída de corrente (alta qualidade):Esta extremidade é a extremidade de saída de corrente e o fio vermelho grosso da linha de teste precisa ser conectado a esta extremidade.
(9) Terminal de saída de tensão (alta qualidade):
Este terminal é o terminal de saída de tensão e o fio fino vermelho da linha de teste precisa ser conectado a este terminal. Nanjing Changchuang Technology Co., Ltd. CC2520 Manual do usuário Página 8 de 14 páginas
(10) Terminal de saída de corrente (extremidade inferior):Esta extremidade é a extremidade de saída de corrente e o fio preto grosso da linha de teste precisa ser conectado a esta extremidade.
(11) Terminal de saída de tensão (extremidade inferior):Esta extremidade é a extremidade de saída de tensão e o fio preto fino do cabo de teste precisa ser conectado a esta extremidade.
(12) Interruptor de discagem predefinida de tempo:Pressione o botão "+" ou "-" no dial para definir o tempo de tempo necessário. (13) Janela de exibição de tempo: O intervalo de exibição de tempo é de 0s a 99s; quando a "tecla de seleção de tempo" está no estado de temporização, o valor de exibição do tempo é contado regressivamente. No estado manual, o valor de exibição é 00.
(14) Janela de exibição de resistência: Exibe o valor da resistência que está sendo medida.
(15) Janela de exibição atual: Exibe o valor da corrente de saída.
(16) Luz de teste: Esta luz acende quando o botão Iniciar é pressionado.
3.2 Descrição do Painel Traseiro
(1) Tomada de alimentação de entrada: Tomada de alimentação bifásica de três núcleos. Esta tomada possui um fusível interno; consulte 1.6 para substituição do fusível.
(2) Etiqueta: data de produção do instrumento, número de série e número de licença de fabricação do instrumento de medição, etc.
4. Visão geral do instrumento e parâmetros técnicos:
Este capítulo descreve as funções do instrumento em detalhes. Leia este capítulo cuidadosamente antes de operar o instrumento. 4.1 Visão geral:
O testador de resistência de aterramento CC2520 é um testador de parâmetros de segurança universal, amplamente utilizado em testes de parâmetros de segurança de equipamentos elétricos, cabos de alimentação, cabos e vários produtos eletrônicos e elétricos. Ele está em conformidade com os padrões de eletrodomésticos, padrões de informação e, com o estabelecimento de padrões nacionais de segurança, os testadores de parâmetros de segurança tornaram-se testadores essenciais para várias fábricas de rádio, fabricantes de produtos eletrônicos e outros fabricantes.
4.2 Introdução à função:
4.2.1 Função de teste de temporização Quando o valor de temporização é definido e a chave seletora de temporização é selecionada na posição de temporização, o valor de exibição de temporização começa a contagem regressiva após o instrumento ser iniciado, e a temporização para e reinicia automaticamente após o valor de temporização atingir 0.
4.2.2 Tomada de controle de linha O instrumento pode ser equipado com uma vareta de teste de controle de linha. Contanto que a vareta de teste de controle de linha esteja conectada ao soquete de controle de linha, a partida e a reinicialização da máquina podem ser controladas pela vareta de teste de controle de linha.
4.3 Parâmetros técnicos:
4.3.1 As condições de trabalho deste instrumento são: temperatura ambiente 0~40°C; umidade relativa não superior a 75%.
4.3.2 Principais indicadores técnicos:
(1) Tensão de saída: CA 10V; Corrente de saída: AC 30A (quando a carga é inferior a 200mΩ) AC 10A (quando a carga é superior a 200mΩ)
(2) Corrente de teste: 20 ~ 200mΩ: 30A ± 5% 200mΩ ~ 600mΩ: 10A ± 5% (3) Faixa de resistência de teste: 20 ~ 600mΩ ± 5% (± 3 dígitos)
(4) Faixa de tempo: 1~99 segundos ±5%. Controle manual.
(5) Tensão de trabalho: CA 220V±10% 50Hz
