Gerador de imagens panorâmico multifuncional para poços Analisador de imagens panorâmicas para poços CXK gerador de imagens intran-seguro usado para poços

Introdução ao produto de imagem de perfuração de mineração:

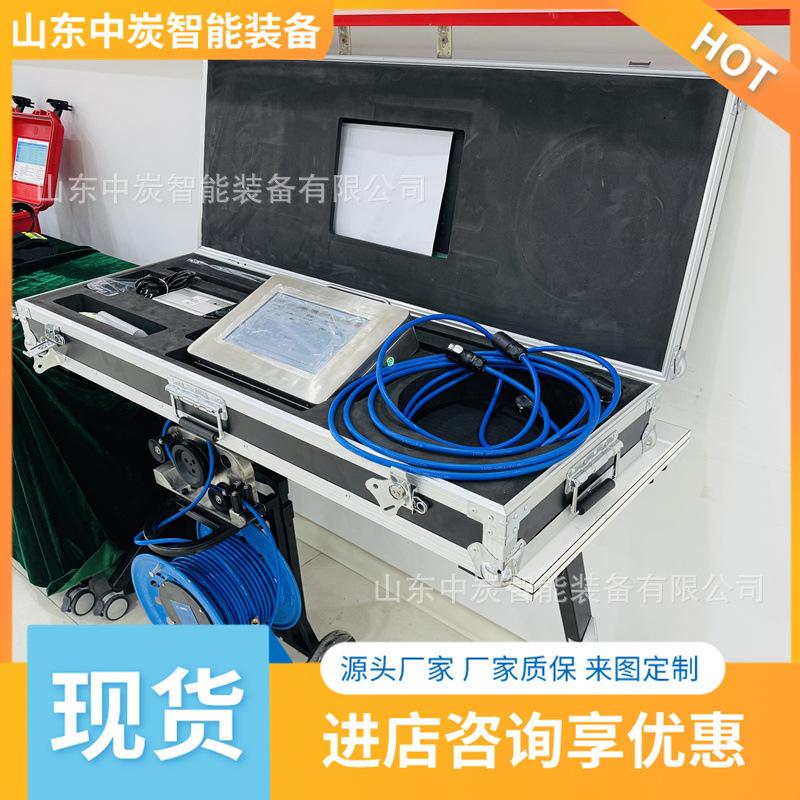

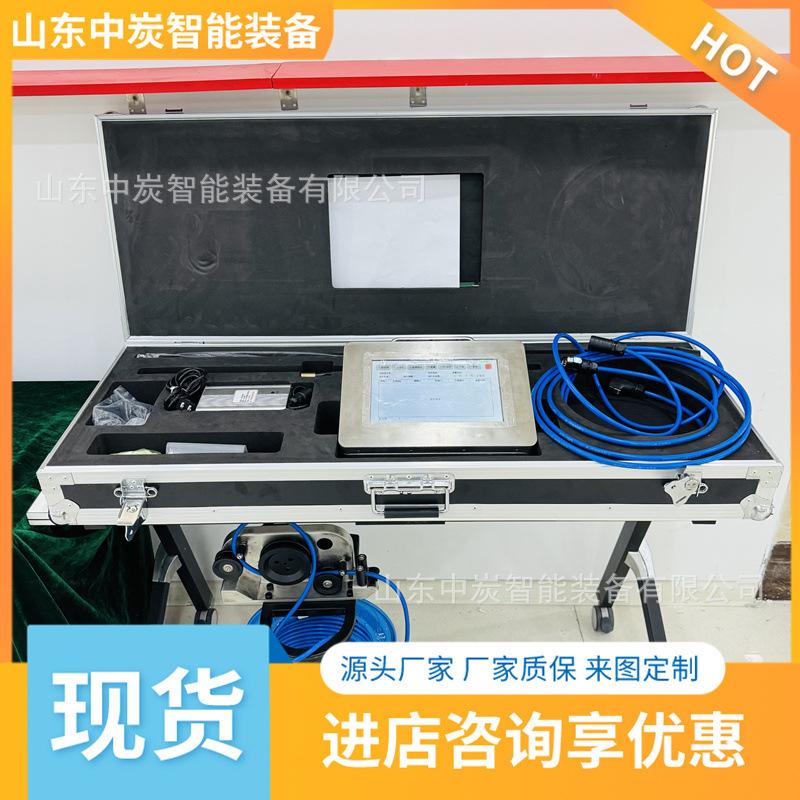

O instrumento é adequado para todos os tipos de inspeções de poços sob condições adversas em minas de carvão. Ele pode criar imagens e registrar toda a parede do poço, capturar imagens de peças importantes e ampliar peças. É usado principalmente para observar a ocorrência e desenvolvimento de fissuras, aquíferos, cavernas cársticas e a localização de saídas de aquíferos; observar a tendência, espessura, inclinação e inclinação das camadas de carvão e outros corpos de minério, o grau de ganga intercalar e rachaduras de separação com a camada rochosa superior, etc.; distinguir várias estruturas geológicas, como corpos de minério, corpos rochosos, camadas de carvão e camadas de solo. O dispositivo adota tecnologia embarcada avançada e é desenvolvido com base no sistema Android. Ele integra funções como aquisição e armazenamento de imagens de poços, aquisição e armazenamento de vídeo, medição de trajetória de poços, medição de profundidade, expansão e emenda de imagens e completa as necessidades de observação abrangentes e intuitivas do usuário para poços em uma única medição.

Parâmetros do produto do imager de perfuração de mineração:

• Tipo de Produto Portátil

• Tempo de trabalho contínuo não inferior a 8 horas

• Formato de gravação de vídeo MPEG-4

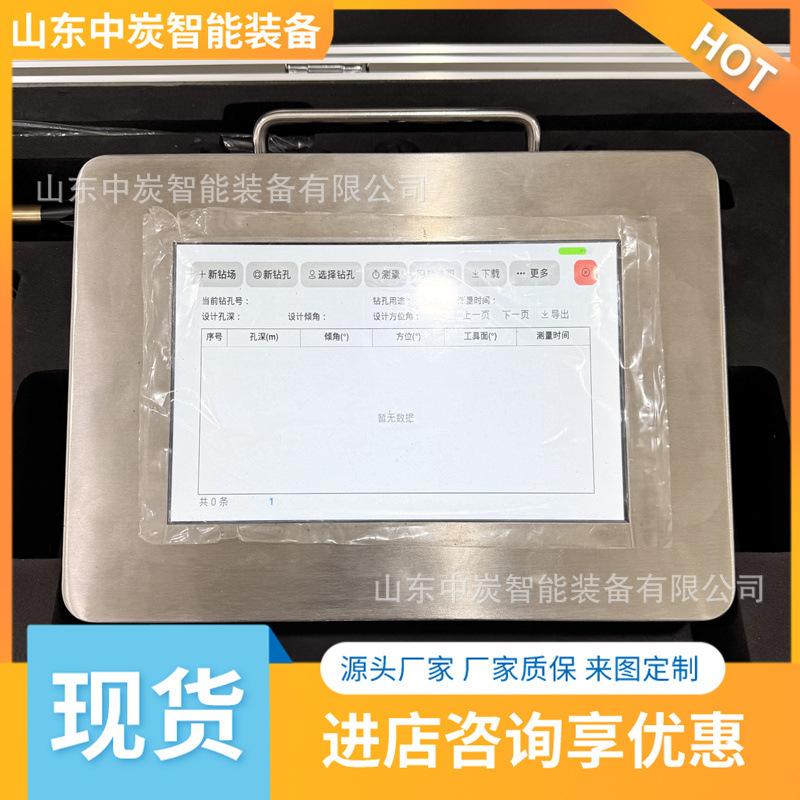

• Tela colorida sensível ao toque de 7 polegadas

• Capacidade de armazenamento não inferior a 32G

• Peso do produto: unidade principal cerca de 2,5 kg, contador cerca de 1 kg

A sonda 26T pesa cerca de 0,8 kg, a sonda 42T pesa cerca de 1,2 kg

• O erro de medição de profundidade não é superior a ±1%

• Intensidade de luz não inferior a 1.000 Lux

• Faixa de medição de inclinação: ±90°, precisão: ±0,2°, resolução: 0,01°

•Faixa de medição de azimute 0°~360°, precisão ±1,5°, resolução: 0,01°

• Faixa de medição do ângulo de orientação da ferramenta 0°~360°, precisão ±1,5°, resolução: 0,01°

• Resolução não inferior a 700 linhas
