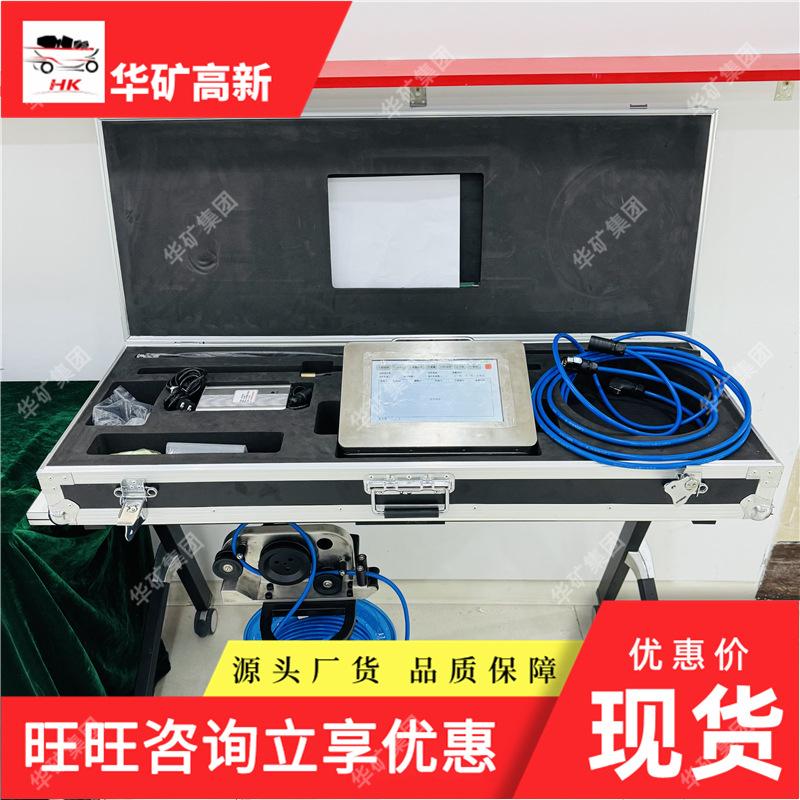

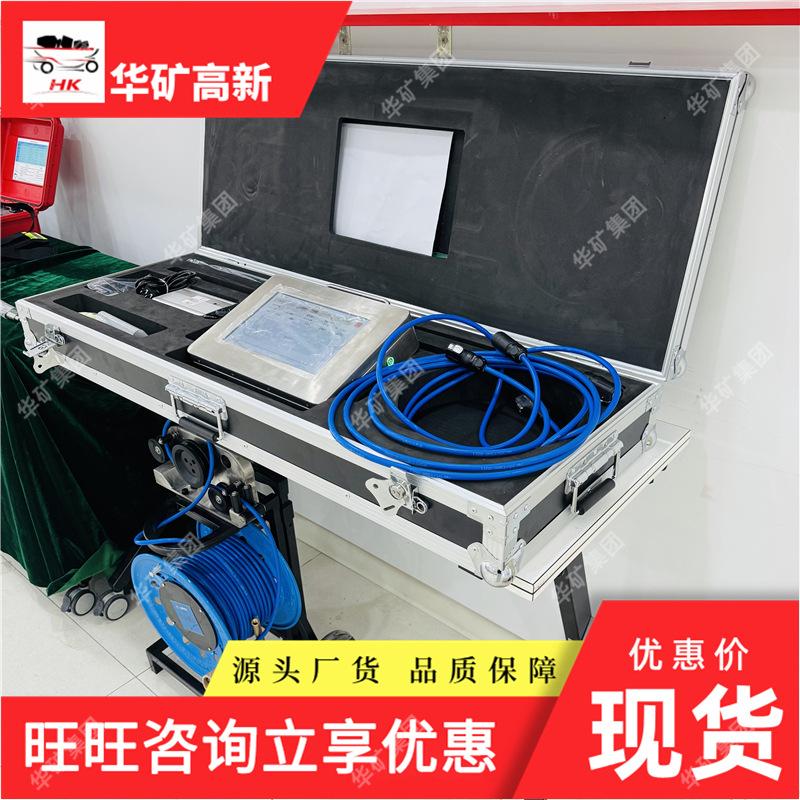

Imageador de poço

O gerador de imagens de poço usa um sensor magnético de três eixos para medir a direção e a resolução do tubo da sonda e usa algoritmos avançados de calibração de ferro duro e ferro macio, como um acelerômetro de três eixos para calibrar e calcular o ângulo de inclinação dentro de uma faixa, então que pode fornecer dados precisos de inclinação e direção, mesmo em ambientes extremamente adversos. A combinação dos dois pode calcular com precisão a posição de um determinado ponto de medição no espaço, e todos os pontos de medição no poço podem indicar com precisão a trajetória espacial de todo o poço.
Este instrumento é altamente integrado, compacto e leve, com alta precisão de medição e boa estabilidade. Pode ser automedido e armazenado sem fio, o que é simples e conveniente; ele também pode ser conectado para medir e visualizar ao mesmo tempo, o que é vívido e em tempo real. Pode ser conectado à haste de perfuração para propulsão, ou pode ser propulsado com auxílio de guia especial e dispositivo de propulsão, que tem boa aplicabilidade. O diâmetro do tubo da sonda é pequeno, o que é adequado para fazer furos com diâmetros menores. Devido ao seu excelente desempenho, ocupa posição de liderança entre produtos similares.
Formulários:
É adequado para medição precisa de todas as trilhas de perfuração e profundidades de furos horizontais, verticais ou inclinados com diâmetro superior a 42 mm sem revestimento de ferro, incluindo:
◆ Medição da trajetória de perfuração de furos de exploração geológica, furos de extração de gás, furos de controle de água, furos de reforço de injeção, etc.
◆ Medição da direção de perfuração para perfuração direcional ou reta e precisão de deflexão para perfuração direcional;
◆ Medição precisa da trajetória de perfuração guia do túnel de ancoragem

Principais características técnicas
◆Tipo à prova de explosão: ExibI, tipo intrinsecamente seguro para mineração
◆Proteção Shell: IP54, bom desempenho à prova d'água, à prova de poeira e à prova de choque;
◆Controle do ponto de medição: definido arbitrariamente por tempo ou profundidade, mede automaticamente os valores de inclinação, azimute e profundidade;
Parâmetros técnicos;

◆Interface de comunicação: USB2.0
◆ Capacidade de armazenamento: 4G, pode armazenar 2.000 dados de perfuração
◆Temperatura de trabalho: -10℃~+65℃
◆Tensão operacional nominal: 3,6 V, corrente operacional: <70mA
◆ Fonte de alimentação: Tanto a unidade principal quanto o tubo da sonda usam baterias NiMH recarregáveis, com tempo de trabalho contínuo de 10 horas
◆Dimensões: Unidade principal 215×168×52mm￠, tubo de sonda ￠32×850MM
◆Peso: Unidade principal ≤2,5KG, tubo de sonda ≤5KG.
