Com detector de fissura de rocha portátil de segurança de carvão CT2(UMA) detector de fissura de rocha ultra-sônico de mina ao redor

Descrição do produto

O detector ultrassônico de rachaduras em rochas circundantes é um instrumento eletrônico que usa ondas ultrassônicas para detectar a faixa de afrouxamento e mudanças de tensão nas rochas circundantes do túnel.

Estrutura e composição

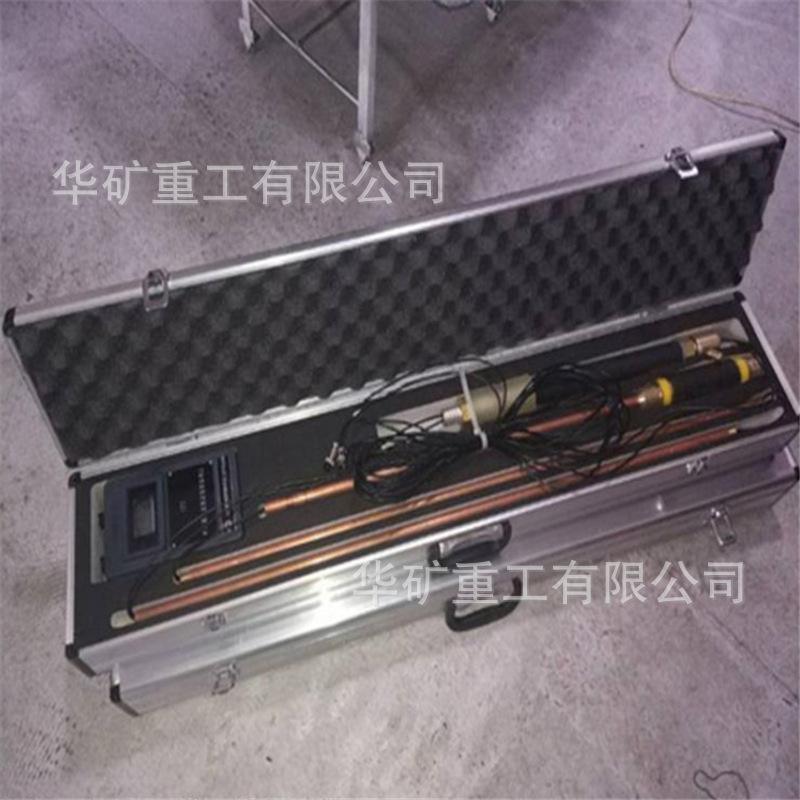

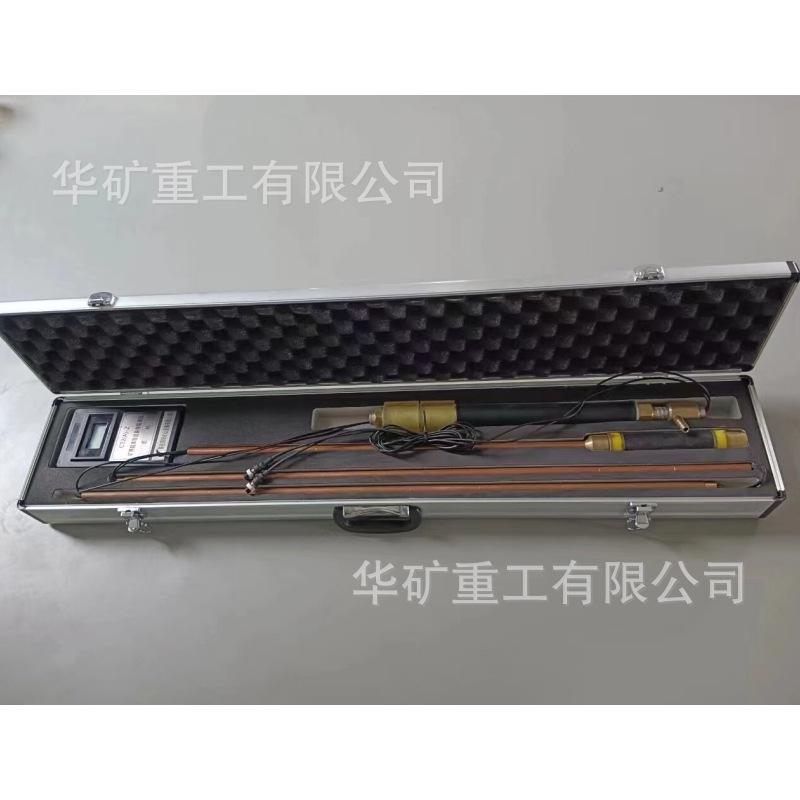

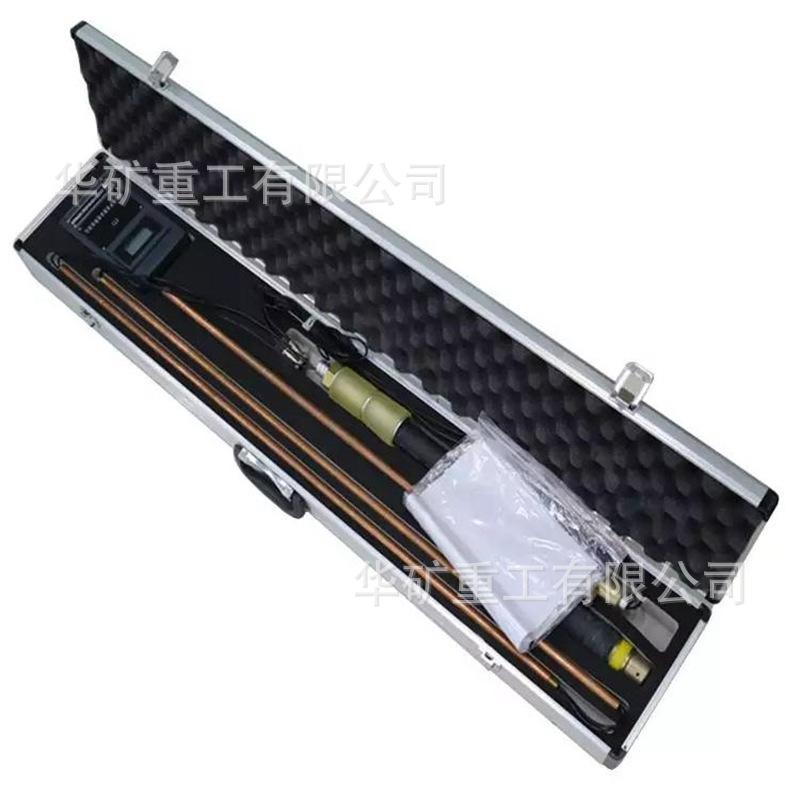

O detector ultrassônico de rachaduras em rochas consiste em uma unidade principal, uma sonda "um transmissor e dois receptores", um selador de furos, um injetor de água e um carregador. A unidade principal utiliza circuitos integrados, display digital semicondutor e baterias independentes e é portátil. A sonda consiste em um transdutor de transmissão, um transdutor de recepção e um tubo de conexão à prova de som.

princípio de trabalho

O instrumento utiliza o princípio de que a velocidade de propagação das ondas sonoras no maciço rochoso está relacionada às condições de tensão e fissuração do maciço rochoso. A sonda é colocada no furo para medir a mudança na velocidade do som da massa rochosa, refletindo a faixa de soltura da rocha circundante e a mudança na tensão. A determinação da velocidade do som é conseguida medindo o tempo de propagação da onda sonora dentro de uma certa distância no furo.

Parâmetros de habilidade

Tensão de transmissão: 480V;

Frequência ultrassônica: 36×103Hz;

Faixa de exibição de medição: 0,1-999,9μs;

Resolução: 0,1μs;

Erro de medição repetido: ≤0,2μs;

Fonte de alimentação: São usados ​​​​dois conjuntos de baterias, 5 baterias do tipo GNY-3 são conectadas em série e 5 baterias do tipo GN-255 são conectadas em série;

Diâmetro da sonda: 36mm;

Espaçamento do transdutor: 140mm;

Profundidade do furo de medição: 2m (pode ser aumentado conforme necessário);

Medição da orientação do furo: pode medir furos perfurados para baixo, para cima e em qualquer ângulo de inclinação;

Tipo à prova de explosão: Tipo de faísca de segurança para mineração.
