Fabricantes Vendem Detector de Rachaduras em Rocha Ultrasônico Envolvente Ct2(uma) Detector Ultrassônico de Fissuras em Rocha Envolvente para Mineração

Introdução do produto detector ultrassônico de rachaduras em rocha:

O detector ultrassônico de rachaduras em rochas (também conhecido como detector ultrassônico de afrouxamento de rochas) é usado para detectar a frouxidão e a faixa de rachaduras das rochas circundantes, fornecendo uma base científica para o projeto e construção de poços e túneis. O instrumento é intrinsecamente seguro para mineração. Pode ser usado para avaliação qualitativa de rochas circundantes em minas de gás, minas de metal, túneis e projetos subterrâneos.

Princípio de funcionamento do detector ultrassônico de rachaduras em rochas circundantes:

A velocidade de propagação das ondas ultrassônicas no maciço rochoso está relacionada ao estado de tensão e ao grau de fissuração do maciço rochoso. Quando há muitas fissuras (fraturas) na rocha circundante, a velocidade da onda é menor do que a da massa rochosa (carvão) com profundidade total e sem fissuras (sem afrouxamento ou danos). Medindo a curva de mudança de distribuição da velocidade da onda acústica longitudinal no poço da rocha circundante (41-45 mm) ou a curva de "profundidade do furo no tempo", a faixa de fissura (afrouxamento) da rocha circundante pode ser determinada.

A velocidade da onda longitudinal é calculada medindo o tempo de propagação da onda sonora na rocha circundante a uma certa distância (comprimento da sonda) no furo. O princípio de medição é o seguinte. O transdutor transmissor F transmite ondas ultrassônicas no furo, que deslizam e se propagam ao longo da parede do furo. O transdutor transmissor F aciona o circuito de temporização enquanto transmite a onda ultrassônica. Quando o transdutor receptor I recebe a informação ultrassônica, a temporização s é interrompida e o tempo de propagação da onda sonora em FI é medido, calculando assim a velocidade da onda.

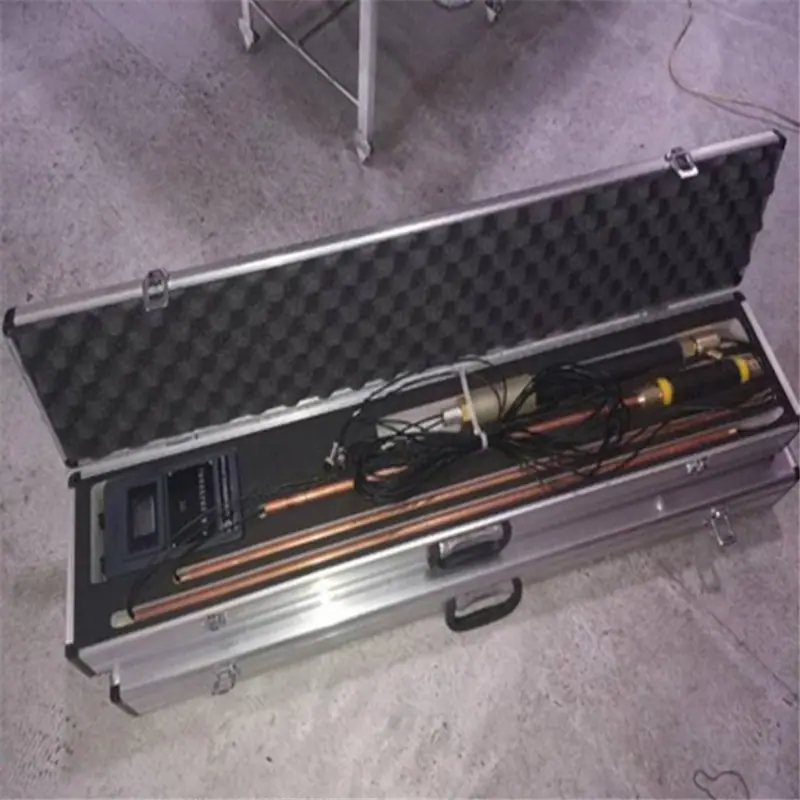

A sonda consiste em um transdutor de transmissão e um transdutor de recepção conectados através de um tubo plástico com fenda. Os dois transdutores podem ser usados ​​de forma intercambiável. O tubo de medição é feito de um tubo de cobre com ranhura padrão a cada 10 cm, total de 20 seções e conexão roscada. O transdutor está conectado ao tubo plástico e precisa ser enrolado com fita adesiva durante o teste de inclinação para evitar vazamento de água.

Como usar o detector ultrassônico de rachaduras em rochas:

1. Inspeção antes do teste do detector ultrassônico de trincas em rocha CT-2

Tensão de alimentação: Depois de ligar a máquina, a luz vermelha indicadora de energia acende. Cada bateria pode fazer de 5 a 10 furos.

Resistência de isolamento da sonda: A resistência de isolamento do eletrodo positivo do transdutor deve ser> 500MQ, caso contrário, afetará as capacidades de transmissão e recepção do instrumento e até mesmo deixará de funcionar normalmente.

Método de identificação simples: Conecte as duas porcas de fiação do transdutor ao terminal de transmissão no lado esquerdo do instrumento, respectivamente. Depois de ligar o botão liga / desliga, deverá ouvir um som de “pop” a cada 5-7 segundos. Se não houver som, significa que há um problema com o transdutor. Verifique se o fio está descascado ou em curto-circuito ou substitua-o.

2. Como funciona o detector ultrassônico de trincas em rocha CT-2?

A. Perfuração e varredura para remover o pó de rocha (carvão) e a escória de pedra britada (carvão) do buraco;

B. Envie a sonda para o fundo do furo, insira o selador de furos no furo e fixe-o (não é necessário selador de furos ao fazer furos com ambos os lados para baixo);

C. Enchimento de água: Quando a água flui continuamente da extremidade da haste de medição, indica que a água está cheia;

D. Teste as leituras, mova a sonda 10 mm para fora de cada vez e leia a hora;

F. Verifique os dados registrados para decidir se deve restaurá-los e determinar preliminarmente o escopo do afrouxamento das fissuras nas rochas circundantes.

Preste atenção especial para não alterar arbitrariamente os parâmetros elétricos do circuito intrinsecamente seguro e as especificações e modelos dos componentes, e não utilize outras baterias para evitar afetar o desempenho da segurança intrínseca.

Parâmetros do produto do detector ultrassônico de rachaduras em rocha:

1. Anfitrião:

Tipo à prova de explosão: lançamento intrinsecamente seguro para mineração

Fonte de alimentação: 450 ~ 500V

Resolução: 0,1us

Dimensões totais: 206*102*57 m

Peso: 600g

2. Sonda:

Frequência principal: 33KHz Dimensões: 36*220mm

Condutor: Fio RF 20m Diâmetro de perfuração: 41~ 45mm(

3. Fonte de alimentação:

Bateria: 6 pilhas alcalinas AA

Tensão de trabalho: 5V

Corrente de trabalho: 80ma
