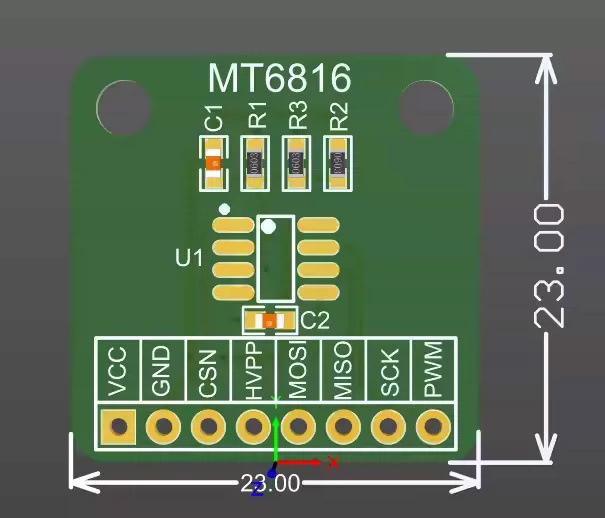

MT6816 codificador magnético de alta velocidade e alta precisão sensor de medição de ângulo de indução magnética módulo de avaliação de teste placa de avaliação

Link：https://pan.baidu.com/s/1CAbdLBRi2dmL4D7cFve1XA?pwd=8888 Código de extração：8888

Lista de envio:

Módulo MT6816, 1 peça

Ímã radial, 1 peça

Cabeçalho de pino 1*8P, 1 peça

MT6816O chip codificador magnético é uma nova geração de chip codificador de ângulo de alta velocidade e alta precisão lançado pela Magtron Microelectronics. Este chip é usado principalmente no controle de motor DC sem escova, controle de servo motor, controle de motor de passo de circuito fechado, etc.Como o chip responde apenas a mudanças na direção do campo magnético paralelo à superfície do chip,MT6816Durante o uso, o erro de processamento do próprio ímã e o erro de distância de instalação do ímã e do chip devem ser relativamente baixos.

MT6816Possui uma faixa de temperatura operacional relativamente ampla.-40~125℃ faixa de temperatura, ampliando bastante os cenários de aplicação do chipO MT6816 fornece uma interface de saída ABZ incremental para substituir o codificador fotoelétrico tradicional, com resolução máxima de 1.024 pulsos/círculo ou 4.096 passos/círculo. Ele também fornece um sinal UVW incremental para substituir o Hall, com 1 a 16 pares de pólos programáveis.

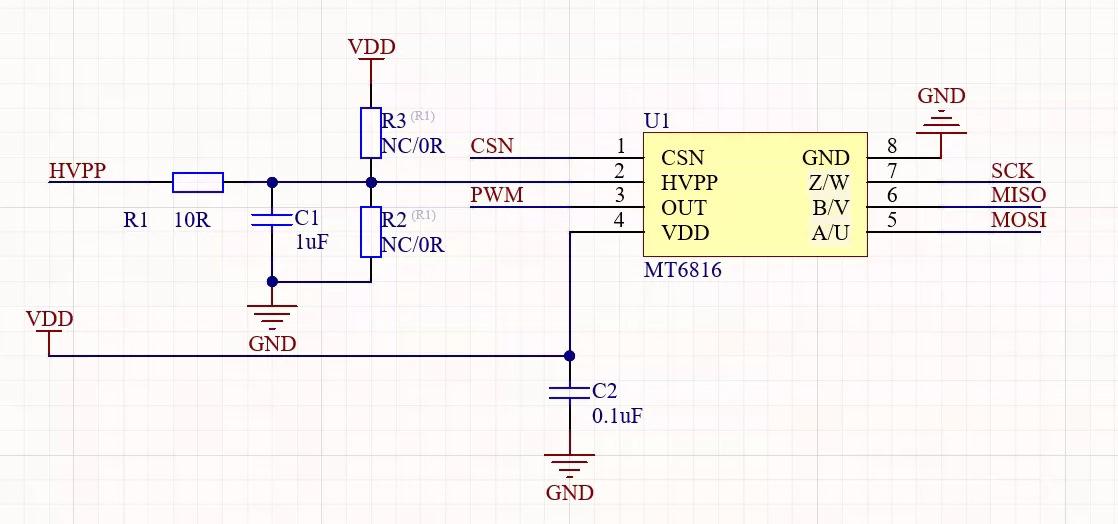

O MT6816 fornece uma interface SPI de 3 fios ou 4 fios para o computador host ou MCU ler o valor do ângulo absoluto de 14 bits dentro do chip. Ao mesmo tempo, a saída PWM de fio único também pode fornecer dados de ângulo absoluto com uma resolução de 12 bits.

Características e benefícios

• Baseado na avançada tecnologia magnetorresistiva anisotrópica AMR, detecção de posição de ângulo absoluto de 0 ~ 360 °
• Produza dados de ângulo absoluto com resolução de 14 bits
• Suporta uma velocidade máxima de 25.000 RPM
• Atraso do sistema da saída de ângulo
• Faixa de temperatura operacional de -40 ~ 125 ° C
• Suporta ABZ incremental, UVW incremental, valor absoluto PWM e saída de barramento SPI
• A saída ABZ incremental suporta 1 ~ 1024 pulsos/volta, e qualquer resolução inteira pode ser programada pelo cliente
• A saída UVW incremental suporta 1 ~ 16 pares de pólos, quaisquer pares de pólos inteiros podem ser programados pelo cliente
• Certificação AECQ-100

aplicativo

1. Sensor de posição angular absoluta
2. Controle de motor DC sem escova
3. Controle de servo motor
4. Controle de motor de passo em malha fechada
5. Substitua algumas aplicações de codificadores fotoelétricos
