Mt6816 Encoder Magnético de Alta Velocidade e Alta Precisão Módulo Sensor Magnético Sensor de Medição de Ângulo Placa de Avaliação de Teste

Link：https://pan.baidu.com/s/1CAbdLBRi2dmL4D7cFve1XA?pwd=8888 Código de extração：8888

Lista de envio:

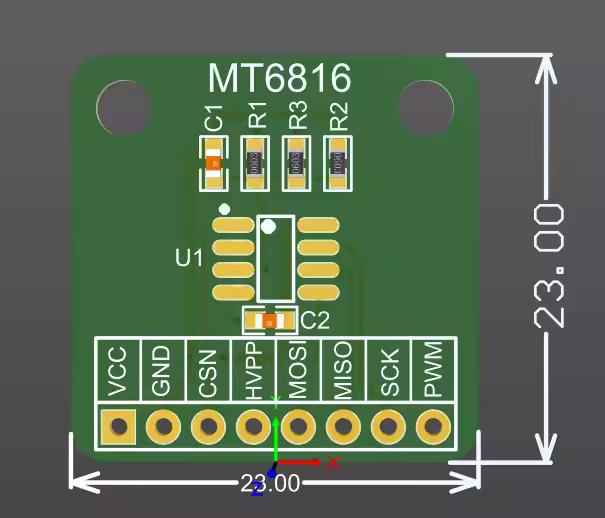

Módulo MT6816, 1 peça

Ímã radial, 1 peça

Cabeçalho de pino 1*8P, 1 peça

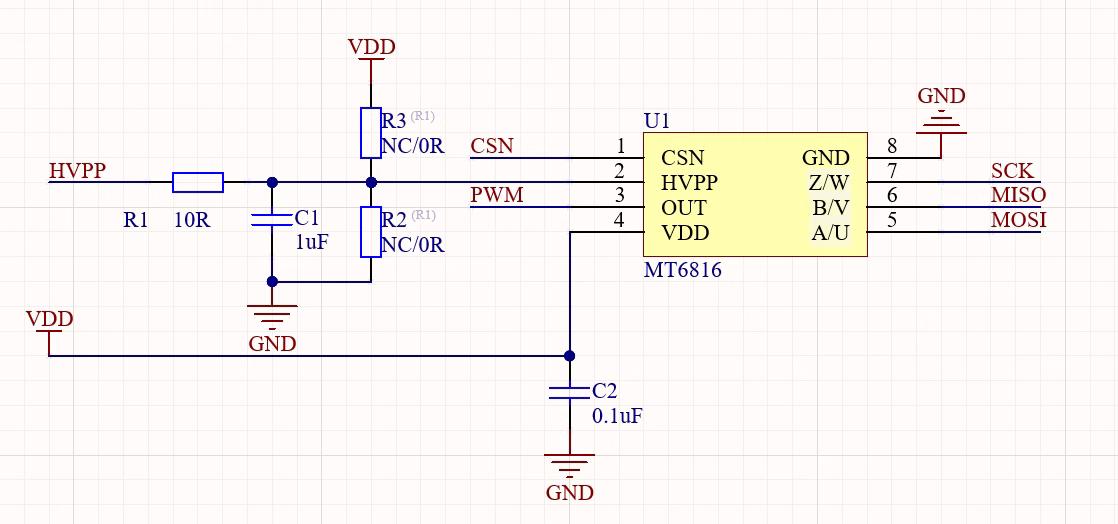

MT6816O chip codificador magnético é uma nova geração de chip codificador de ângulo de alta velocidade e alta precisão lançado pela Magtron Microelectronics. Este chip é usado principalmente no controle de motor DC sem escova, controle de servo motor, controle de motor de passo de circuito fechado, etc.Como o chip responde apenas a mudanças na direção do campo magnético paralelo à superfície do chip,MT6816Durante o uso, o erro de processamento do próprio ímã e o erro de distância de instalação do ímã e do chip devem ser relativamente baixos.

MT6816Possui uma faixa de temperatura operacional relativamente ampla.-40~125℃ faixa de temperatura, ampliando bastante os cenários de aplicação do chipO MT6816 fornece uma interface de saída ABZ incremental como alternativa aos codificadores fotoelétricos tradicionais, com uma resolução de saída incremental de 1024 pulsos/revolução ou 4096 passos/revolução. Ele também fornece sinais UVW incrementais como alternativa aos sensores Hall, com 1 a 16 pares de polos programáveis.

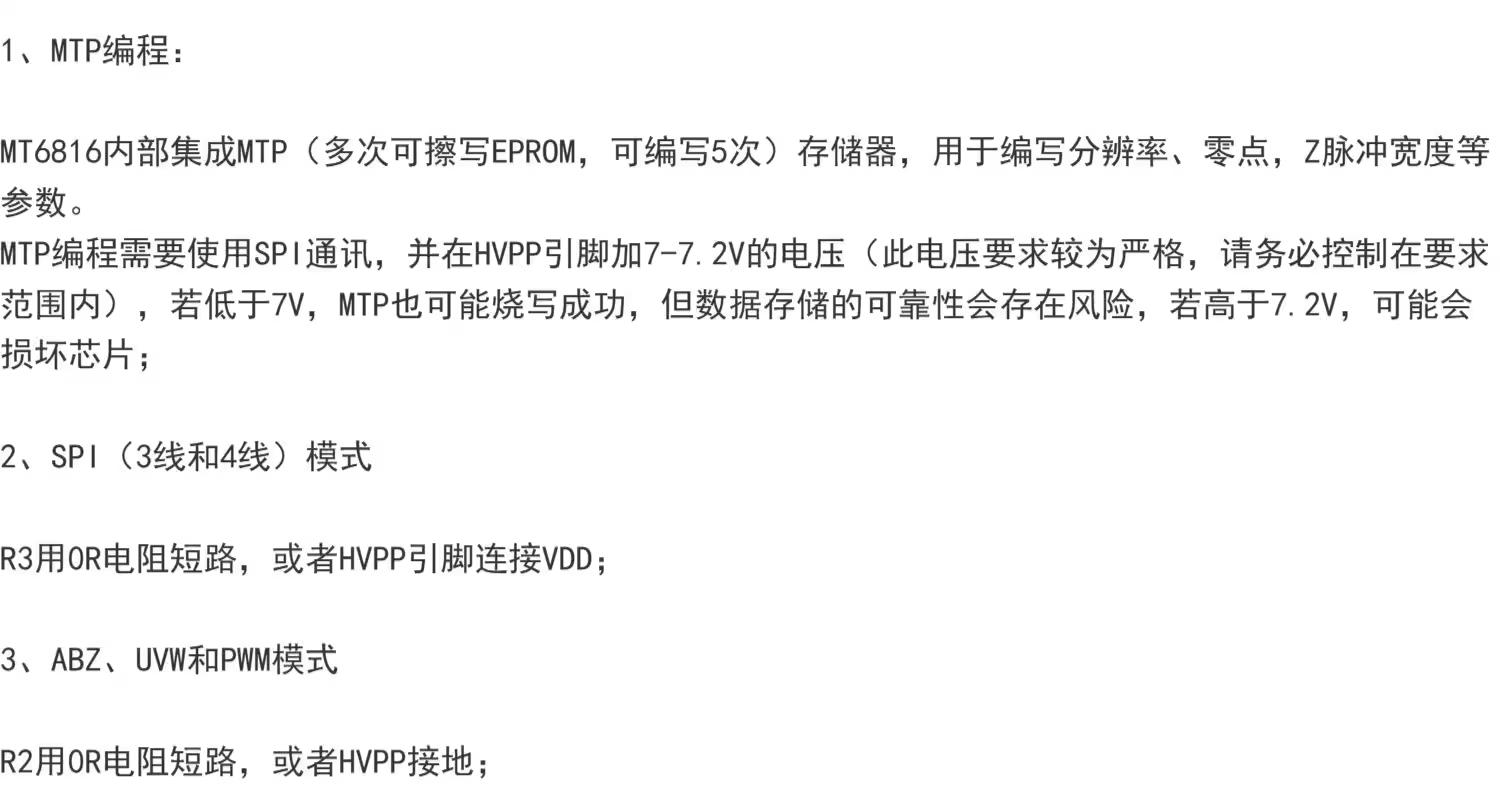

O MT6816 fornece uma interface SPI de 3 ou 4 fios para o computador host ou MCU ler o valor de ângulo de 14 bits dentro do chip. Enquanto isso, a saída PWM de fio único também pode fornecer dados de ângulo com uma resolução de 12 bits.

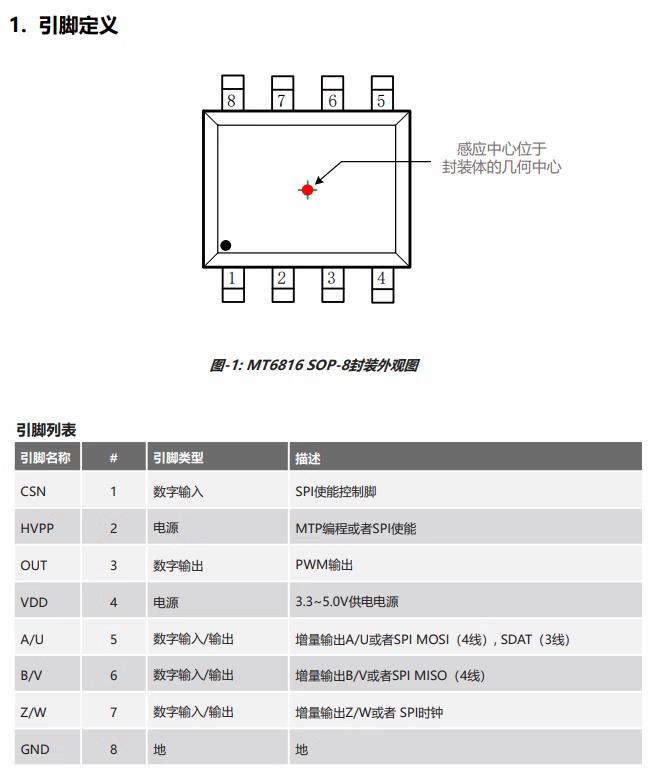

Características e benefícios

• Detecção de Posição Angular de 0~360° Baseada em Tecnologia Avançada de Magnetorresistência Anisotrópica AMR
• A resolução de saída são dados de ângulo de 14 bits
• Suporta 25.000 RPM
• Atraso do sistema de saída angular <2 us
• Faixa de temperatura operacional de -40 ~ 125 ° C
• Suporta saída incremental ABZ, incremental UVW, PWM e barramento SPI
• A saída ABZ incremental suporta 1 ~ 1024 pulsos/volta, e qualquer resolução inteira pode ser programada pelo cliente
• A saída UVW incremental suporta 1 ~ 16 pares de pólos, quaisquer pares de pólos inteiros podem ser programados pelo cliente
• Certificação AECQ-100

aplicativo

1. Sensor de posição angular
2. Controle de motor DC sem escova
3. Controle de servo motor
4. Controle de motor de passo em malha fechada
5. Substitua algumas aplicações de codificadores fotoelétricos
6.
