Entrega no mesmo dia válvula de gaveta de ângulo reto garantia de válvula de gaveta de distribuição de água de mineração Válvula de gaveta de distribuição de água de ângulo reto PZII-400

I. Visão geral
1. A válvula gaveta de distribuição de água da mina 67 é uma válvula gaveta em ângulo reto que pode suportar uma pressão de 0,1Mpa. É utilizado principalmente para distribuição de água em diversos poços subterrâneos de minas, podendo também ser utilizado para drenagem de água de processamento mineral e piscinas de tratamento de água. A água não contém meios corrosivos e a temperatura da água não é superior a 80 ℃.
2. Significado do modelo:
como:PZ2-400
Válvula gaveta de distribuição de água PZ2
Diâmetro nominal de 400
3. O padrão implementado pela válvula de distribuição de água de mineração 7 é: Padrão empresarial Q/BBC-007-91 "Válvula de distribuição de água".
2. Descrição da Estrutura

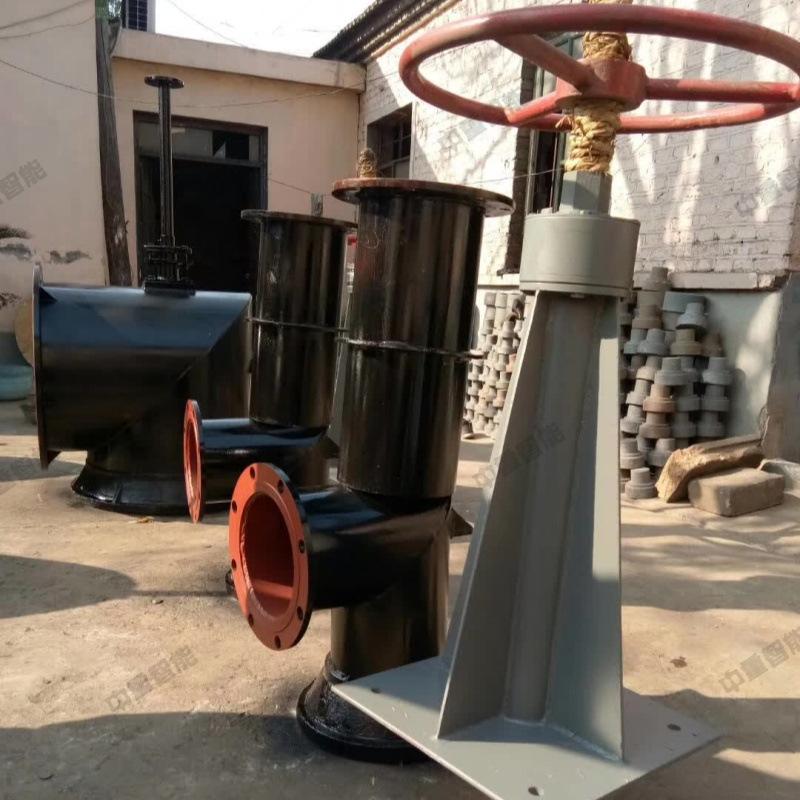

1. A válvula gaveta de distribuição de água da mina 67 é composta por um console operacional, uma biela, uma haste de válvula, uma válvula gaveta, um tubo curto e outros componentes.
2. O tipo PZ2 usa um pequeno motor elétrico como fonte de energia para substituir a operação manual, o que é conveniente e rápido.
3. A válvula gaveta consiste em um corpo de válvula e um disco de válvula.
(1) O corpo da comporta é uma peça soldada com um anel de vedação cônico instalado na parte inferior, que junto com o disco da válvula constitui a peça de vedação.
(2) O disco da válvula é composto por peças soldadas e almofadas de borracha e é conectado à haste da válvula por meio de um conjunto de parafuso anelar para garantir o desempenho de vedação da válvula.
4. O tubo curto serve para ser enterrado na parede do poço de distribuição de água e é uma peça soldada.
5. O comprimento da biela é determinado pela diferença de altura entre a placa inferior do poço de distribuição de água e a placa inferior da sala de bombas. Está dividido em quatro especificações: 5 metros, 4,5 metros, 4 metros e 3,5 metros.

Os usuários também podem determinar o comprimento da biela de acordo com a altura real de instalação e personalizá-la conforme necessário.
3. Instalação
1. Durante o período de armazenamento deste produto, o parafuso do painel de controle deve ser revestido com graxa antiferrugem e protegido do sol e da chuva. As peças da válvula devem ser protegidas contra graxa.

Evite o envelhecimento da borracha.
2. Ao despejar a parede do poço, reserve furos curtos para tubos e furos de canal de aço para suportar comportas valvuladas e reserve furos de fundação para o console de operação no piso da sala de bombas.
3. Conecte o flange do bico valvulado e o tubo curto (com uma almofada de borracha no meio), insira o tubo curto no orifício reservado e use a haste da válvula exposta do bico valvulado para encontrar a verticalidade.

Fixe o canal de suporte de aço.
4. Após a colocação da mesa cirúrgica, levante o parafuso de acordo com as dimensões exigidas pelas instruções.
5. Verifique o comprimento da biela entre a haste da válvula e o parafuso, instale a biela, verifique a verticalidade e fixe a mesa cirúrgica e o tubo curto.
6. Remova o anel de retenção na extremidade da haste da válvula e verifique se todo o mecanismo funciona de forma flexível.
