Testador de Extração de Cavilhas Ferroviárias, Detector de Resistência à Extração de Cavilhas Ferroviárias Ancoradas com Enxofre, Fabricante em Estoque

1. Aplicação do detector de intensidade de pico ferroviário ancorado em enxofre:

Os espigões roscados ancorados com enxofre usados em dormentes de concreto em ferrovias são caracterizados por alta resistência, uso confiável, baixo custo, construção conveniente e fácil manutenção. No entanto, a boa qualidade da ancoragem de enxofre deve ser garantida para atingir resultados de uso satisfatórios. Este detector é um equipamento experimental de teste no local para testar a qualidade da ancoragem de enxofre de dormentes de concreto. É adequado para teste e aceitação da qualidade de construção de dormentes simples com espigões ancorados em novos projetos de linhas, bases de trilhos, revisões de linhas e manutenção, e é usado por unidades de gerenciamento e laboratórios relevantes. É usado para supervisionar e testar a qualidade da ancoragem de enxofre.

Principais usos do testador de resistência de âncora de enxofre:

1. Teste a resistência à tração dos pinos de ancoragem de enxofre diretamente em dormentes de concreto para monitorar a qualidade da construção da ancoragem de enxofre.

2. Teste a resistência à compressão da âncora de enxofre para verificar a qualidade do produto da âncora.

2. Método de teste de resistência à tração de pontas roscadas:

O teste de resistência ao arrancamento dos espigões é realizado nos dormentes que foram ancorados.

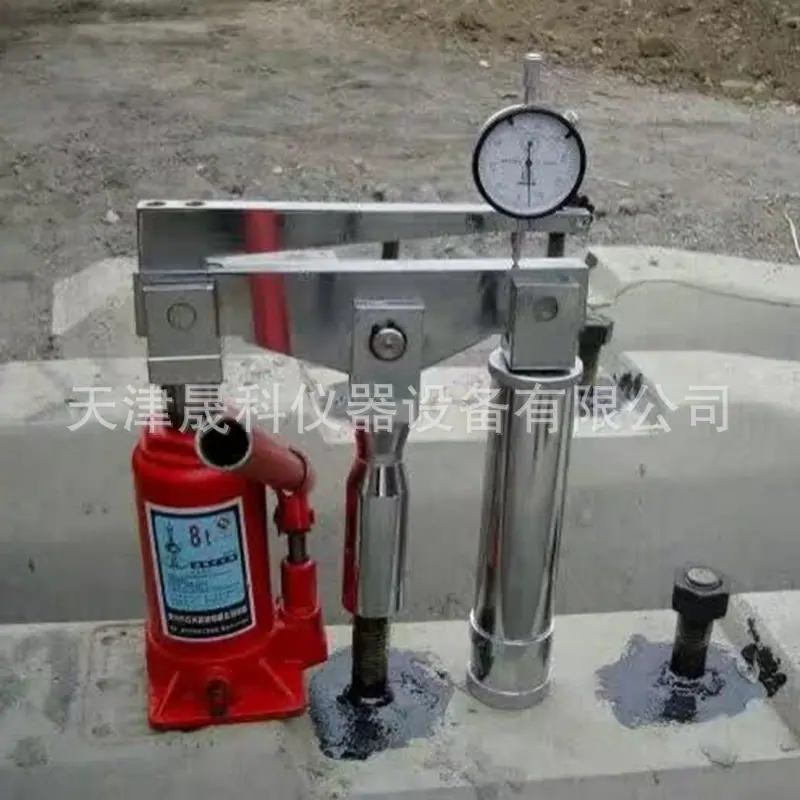

1. Instalação do detector para extrator de espigões ferroviários: (ver Figura 1)

1. Aparafuse a barra de direção juntamente com a travessa no espigão a ser inspecionado;

2. Coloque a coluna no ombro do dorminhoco e conecte-a com a porca de ajuste;

2. Coloque a bomba de reforço na plataforma de dormir, gire a porca de ajuste ou a alavanca de pressão da bomba de reforço para fazer com que a parte superior da bomba de reforço entre em contato com a viga transversal do chassi principal do instrumento (nenhuma força é aplicada neste momento) e mantenha a viga transversal basicamente nivelada.

3. Instale o medidor na parte superior do feixe de força do instrumento e ele estará pronto para uso.

(II) Teste de resistência à tração:

1. Gire o indicador de discagem para que o ponteiro aponte para zero;

2. Pressione a alavanca do macaco para aplicar força aos espigões;

3. Calcule o valor F da força anti-arrancamento do pino de estrada de acordo com a seguinte fórmula com base na leitura do indicador de mostrador;

F=9,8（K·A）

Onde: F - - Força anti-arrancamento do pico KN (quilonewton)

A - Leitura do indicador de mostrador (em 0,01 mm)

K - Coeficiente de calibração (ver nota)

A força de teste deste detector pode atingir 77,6 KN (8 tf). O teste de sobrecarga danificará o detector. De acordo com os regulamentos, a força de extração atinge 58,8 KN (6 tf), o que significa que a força da âncora passou no teste.
