1. Propósito

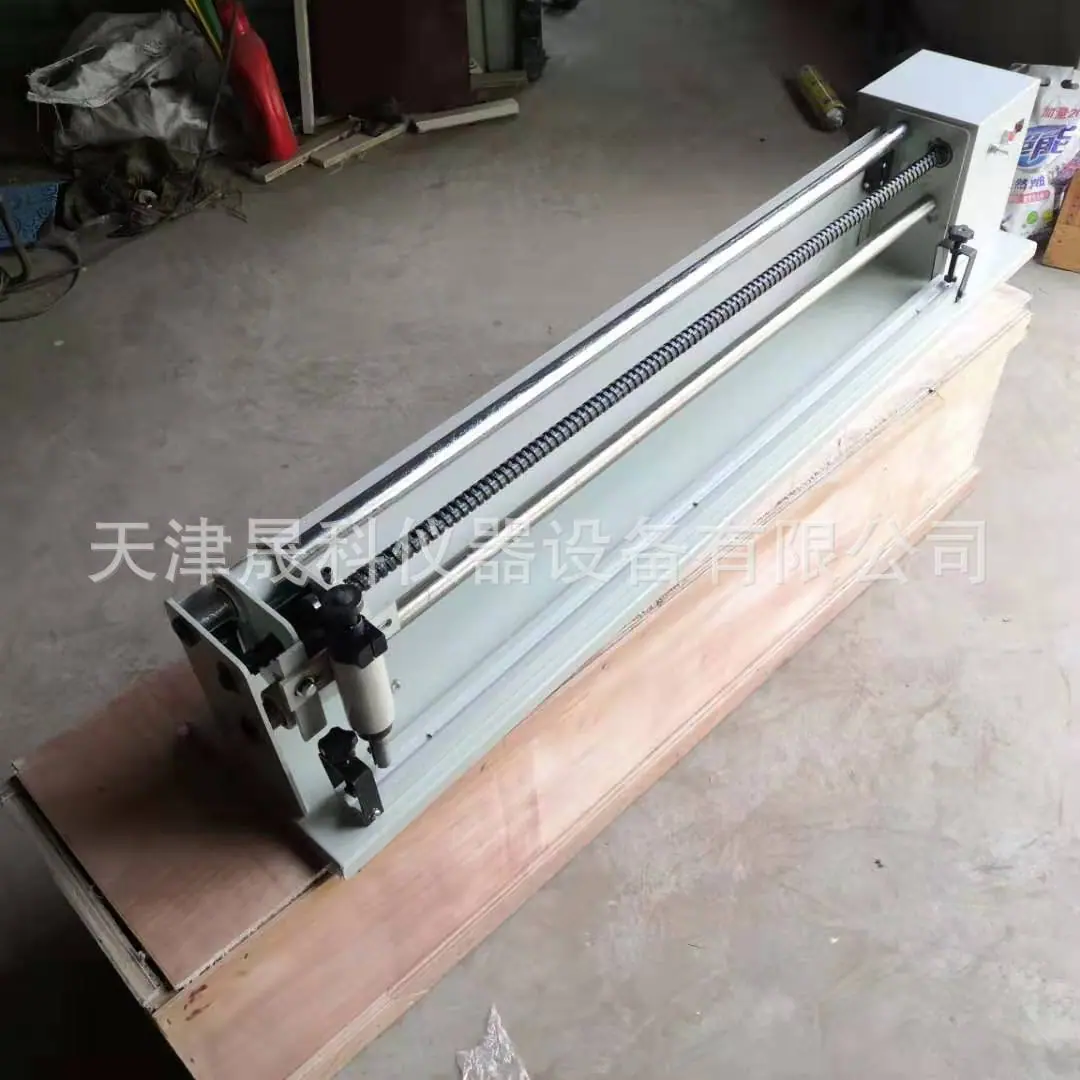

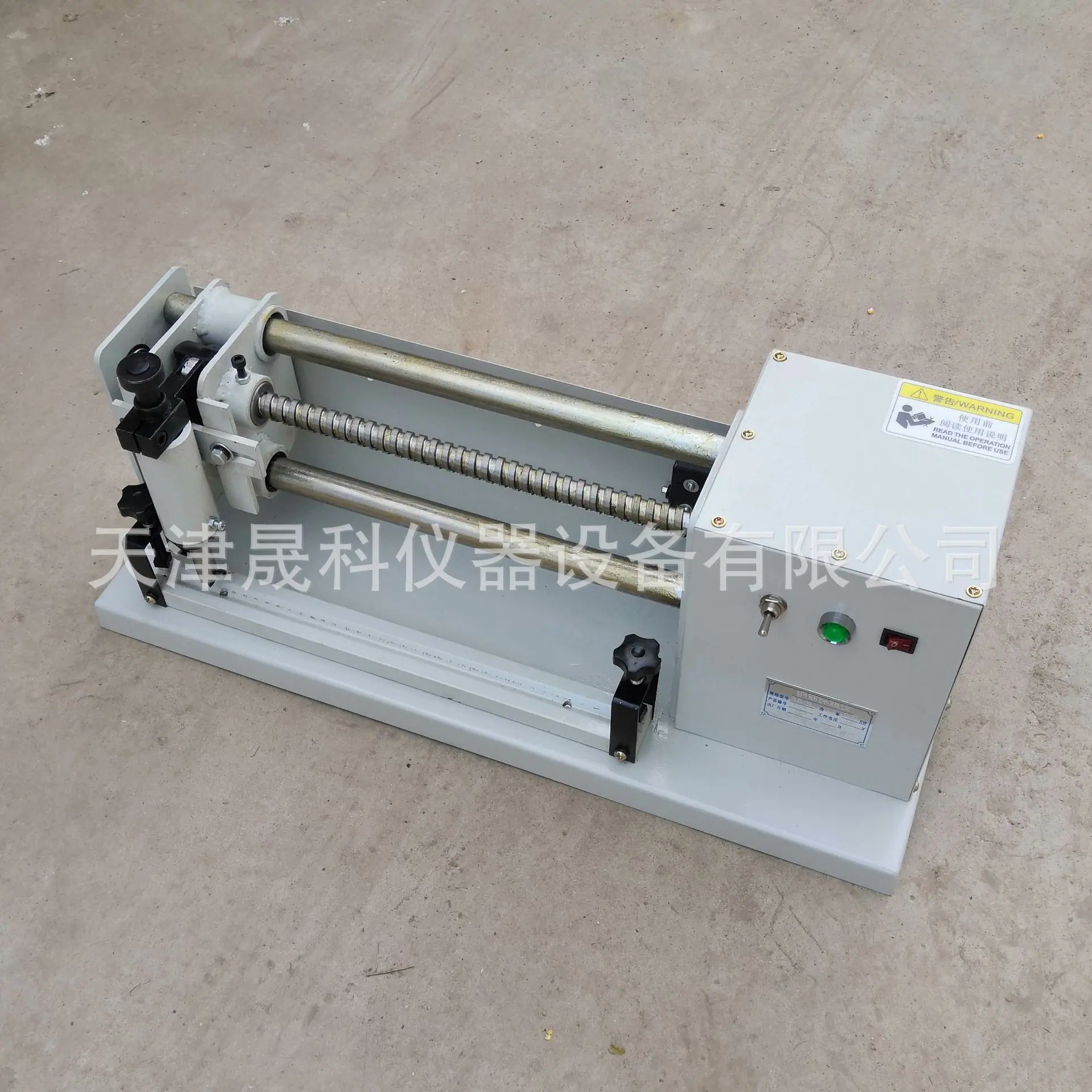

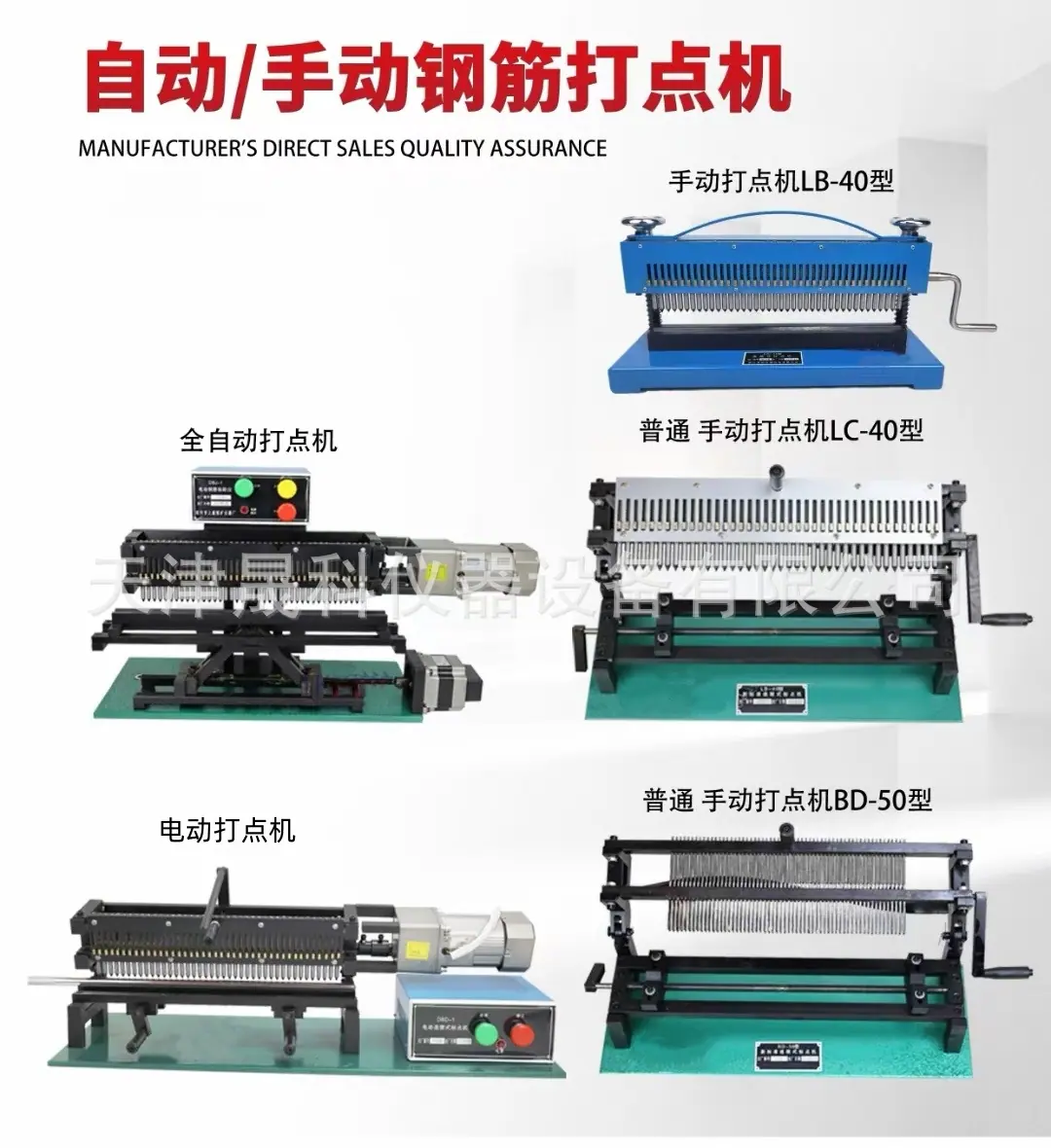

O medidor manual de barras de aço BJ5-10, também conhecido como impressora de barras de aço, é projetado e fabricado de acordo com os requisitos do laboratório. Esta máquina pode ser usada para testar barras de aço roscadas e barras de aço comuns. Tem as vantagens de estrutura compacta, fácil uso, flexibilidade, precisão, etc. É um equipamento indispensável no laboratório.

2. Principais parâmetros técnicos

1. Dimensões: 500*250*300mm

2. Profundidade de impressão: cerca de 0,3 mm

3. Distância de impressão: 5 mm e 10 mm ajustável

4. Barras de aço roscadas e comuns

5. O punção é feito de aço

3. Método de operação

1. Primeiro determine o comprimento do medidor de impressão. O método para ajustar a distância é afrouxar os parafusos de fixação em ambos os lados do conjunto de impressão. O conjunto de impressão se move 5 mm para a esquerda e 10 mm para a direita e, em seguida, aperte os parafusos de fixação. Ao ajustar, preste atenção à posição da haste de pressão e do came, para que não haja interferência.

2. Gire os interruptores esquerdo e direito no painel do controlador para a posição esquerda, depois ligue o interruptor de energia para fazer o conjunto de impressão parar automaticamente quando atingir a extremidade esquerda. Coloque a barra de aço diretamente na ranhura em forma de V (com a borda reta da barra de aço rosqueada voltada para cima) e aperte os parafusos de fixação para prendê-la.

3. Deixe a haste cônica cair até o ponto mais baixo, ajuste a alça de ajuste de altura para que o punção toque a barra de aço e, em seguida, continue a abaixá-la 12 mm. Não abaixe muito, caso contrário, pode fazer com que o punção rache. Certifique-se de que o punção tenha margem suficiente para penetrar na barra de aço.

4. Gire o interruptor esquerdo e direito no painel do controlador para a posição correta, e o conjunto de impressão se moverá automaticamente para a extremidade direita e parará para concluir a impressão. Quando o terminal parar, tente parar o punção em uma posição alta para facilitar a remoção das barras de aço. Se ele parar em uma posição baixa, você pode elevar a altura do punção ajustando a alça de ajuste de altura para remover as barras de aço.

5. Remova as barras de aço, gire os interruptores esquerdo e direito para a posição esquerda e imprima o conjunto na extrema esquerda. Desligue o interruptor de energia e a impressão do medidor estará concluída.

4. Precauções

1. Ao dirigir para a esquerda, as barras de aço devem ser removidas para evitar danos ao punção.

2. Devido às atualizações contínuas do produto, quaisquer diferenças deste manual estarão sujeitas ao produto real.

3. Certifique-se de que a fonte de alimentação use um soquete de três furos com um fio terra para garantir um aterramento confiável.

4. Aplique óleo lubrificante nas peças deslizantes com frequência.

5. Mantenha o instrumento limpo e guarde-o em local seco.
