BJ5-10 medidor de distância de barra de aço elétrico máquina de marcação de barra de aço fabricante de medidor de distância de amostra elétrica de barra de aço

Medidor elétrico de barras de aço, máquina de marcação de barras de aço, medidor elétrico de amostra de barras de aço

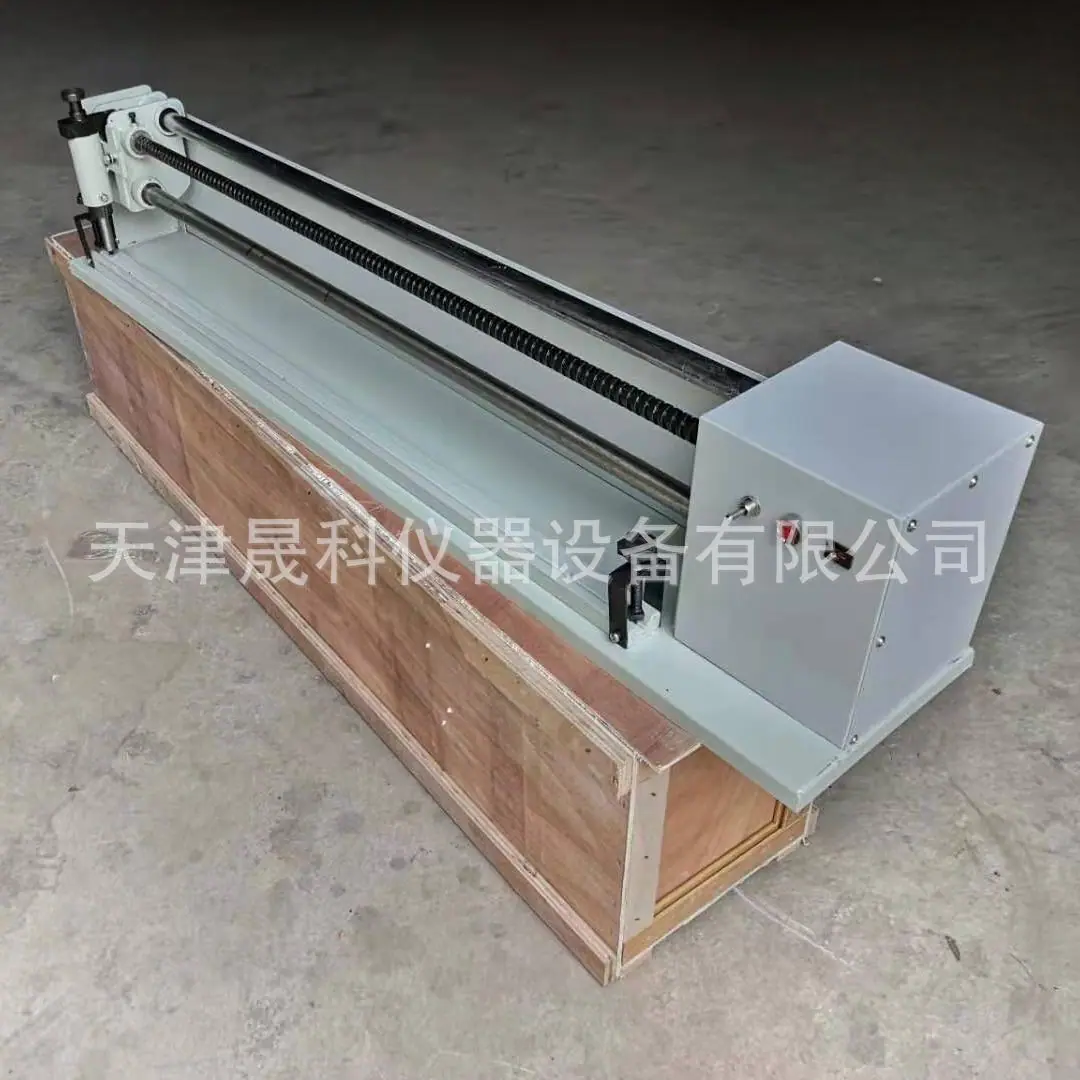

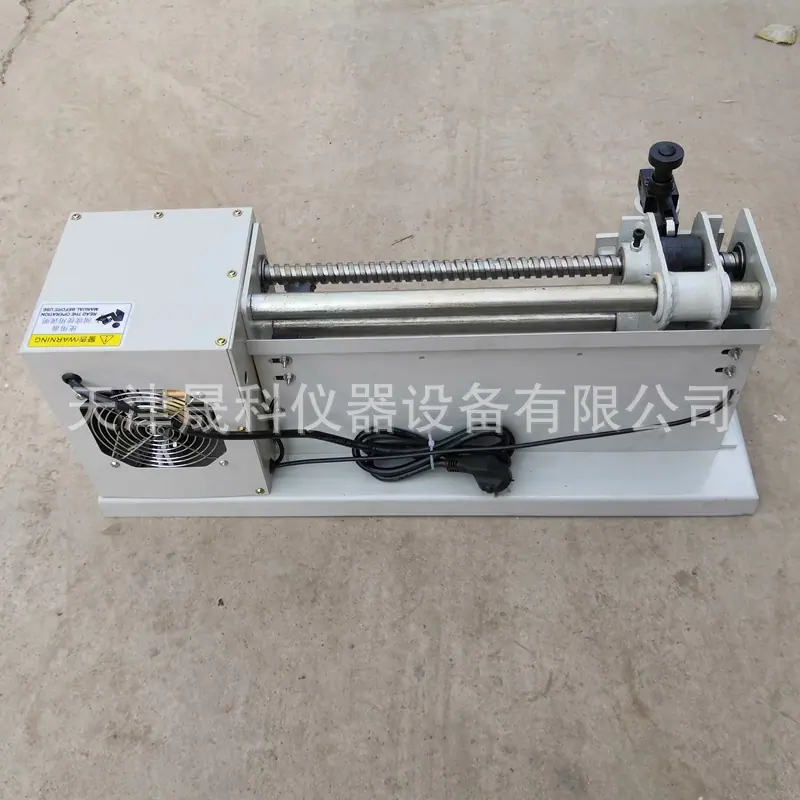

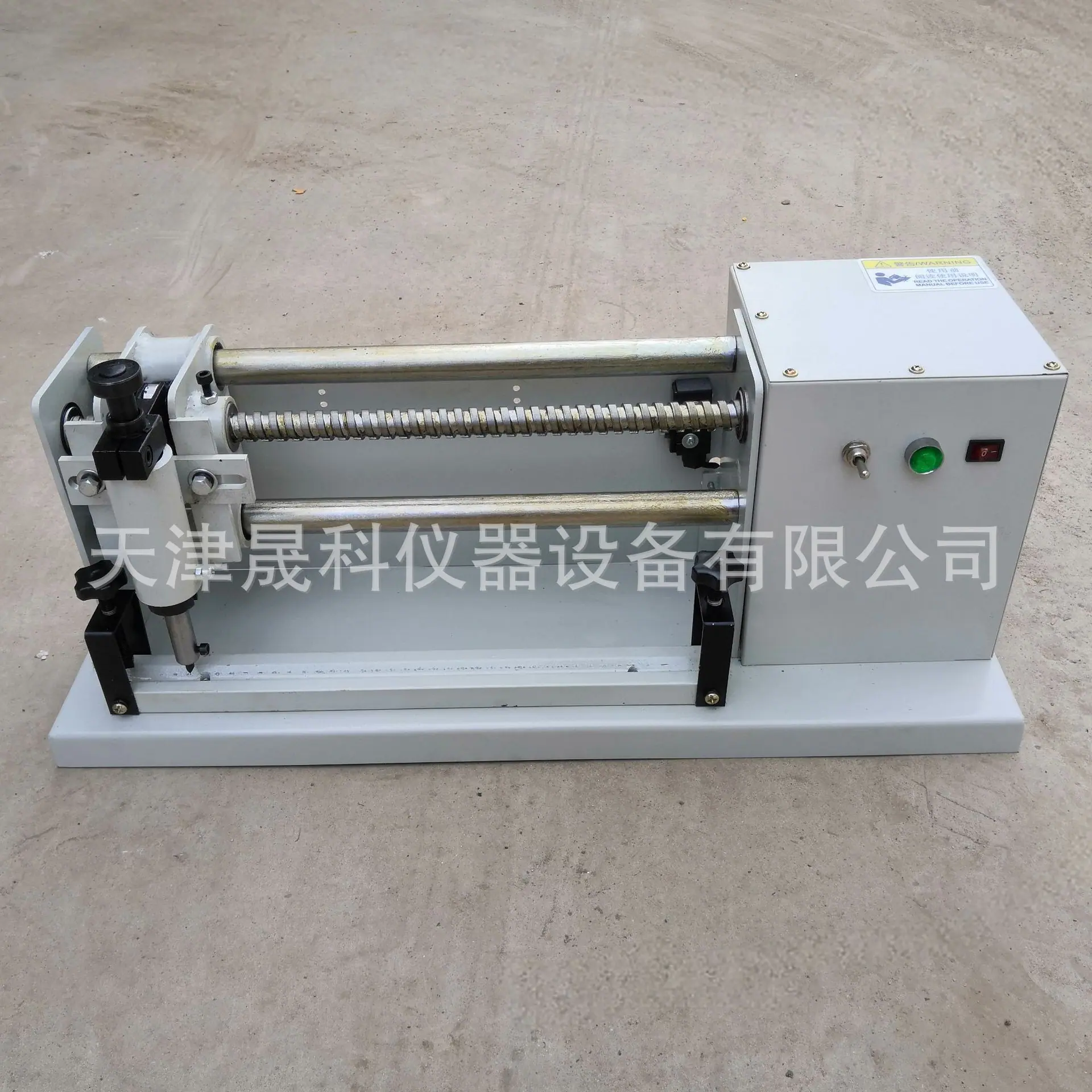

Este medidor elétrico de barras de aço é um instrumento de marcação especialmente projetado para testar o alongamento de barras de aço. Ele tem uma velocidade de rotação uniforme e estável, é mais preciso do que um medidor manual e é mais conveniente de operar.

1. Principais parâmetros técnicos:

1. Tensão de entrada de energia: 220V ±10;

2. Corrente de entrada: 0,2A;

3. Comprimento do calibre de impressão: 5 mm 10 mm;

4. Dimensões gerais: 630×230×300mm;

5. Peso: cerca de 30 kg.

2. Método de operação

1. Primeiro determine o comprimento do medidor de impressão. O método para ajustar a distância é afrouxar os parafusos de fixação em ambos os lados do conjunto de impressão. O conjunto de impressão se move 5 mm para a esquerda e 10 mm para a direita e, em seguida, aperte os parafusos de fixação. Ao ajustar, preste atenção à posição da haste de pressão e do came, para que não haja interferência.

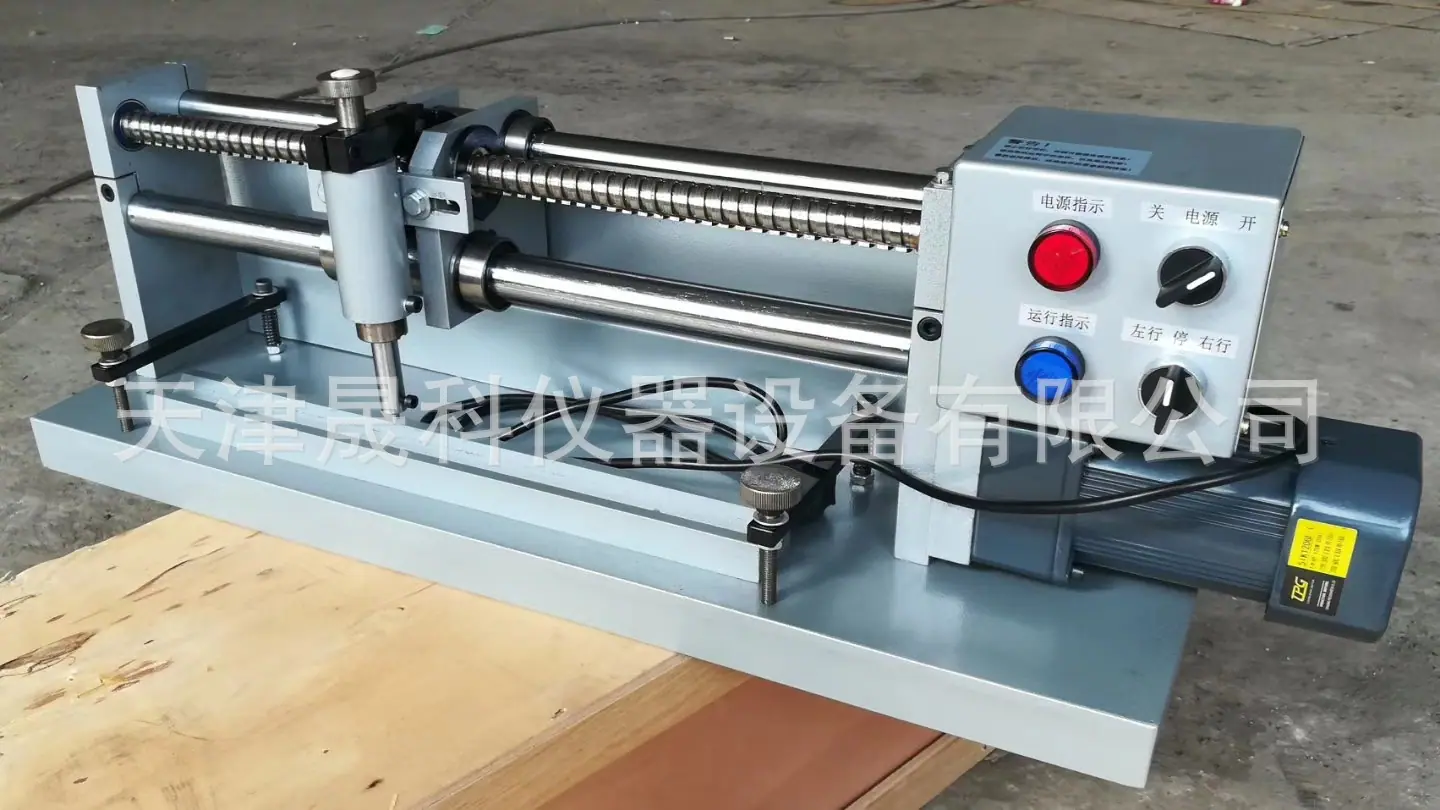

2. Gire os interruptores esquerdo e direito no painel do controlador para a posição esquerda, depois ligue o interruptor de energia para fazer o conjunto de impressão parar automaticamente quando atingir a extremidade esquerda. Coloque a barra de aço diretamente na ranhura em forma de V (com a borda reta da barra de aço rosqueada voltada para cima) e aperte os parafusos de fixação para prendê-la.

3. Deixe a haste cônica cair até o ponto mais baixo, ajuste a alça de ajuste de altura para que o punção toque a barra de aço e, em seguida, continue a abaixá-la 12 mm. Não abaixe muito, caso contrário, pode fazer com que o punção rache. Certifique-se de que o punção tenha margem suficiente para penetrar na barra de aço.

4. Gire o interruptor esquerdo e direito no painel do controlador para a posição correta, e o conjunto de impressão se moverá automaticamente para a extremidade direita e parará para concluir a impressão. Quando o terminal parar, tente parar o punção em uma posição alta para facilitar a remoção das barras de aço. Se ele parar em uma posição baixa, você pode elevar a altura do punção ajustando a alça de ajuste de altura para remover as barras de aço.

5. Remova as barras de aço, gire os interruptores esquerdo e direito para a posição esquerda e imprima o conjunto na extrema esquerda. Desligue o interruptor de energia e a impressão do medidor estará concluída.

3. Precauções

1. Ao dirigir para a esquerda, as barras de aço devem ser removidas para evitar danos ao punção.

2. Devido às atualizações contínuas do produto, quaisquer diferenças deste manual estarão sujeitas ao produto real.

3. Certifique-se de que a fonte de alimentação use um soquete de três furos com um fio terra para garantir um aterramento confiável.

4. Aplique óleo lubrificante nas peças deslizantes com frequência.

5. Mantenha o instrumento limpo e guarde-o em local seco.
