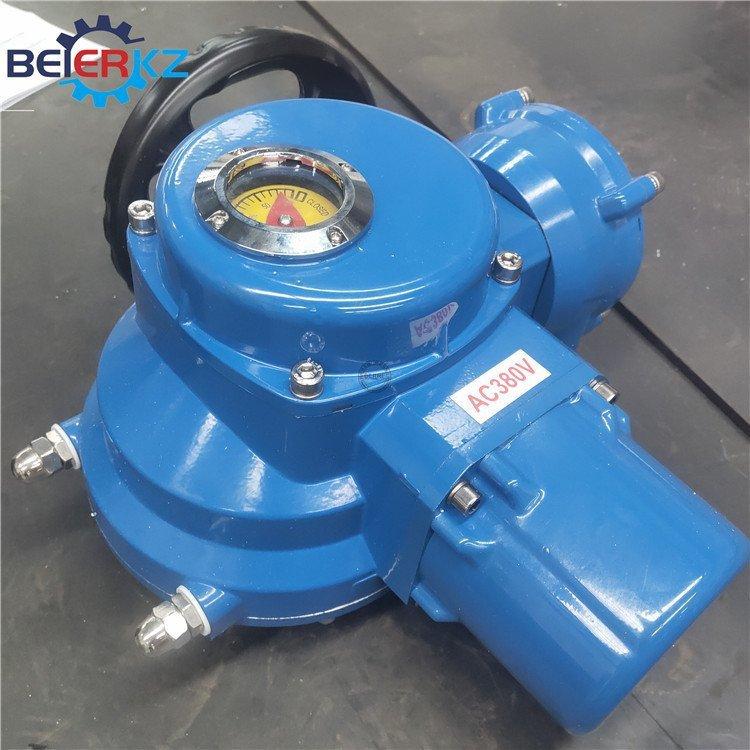

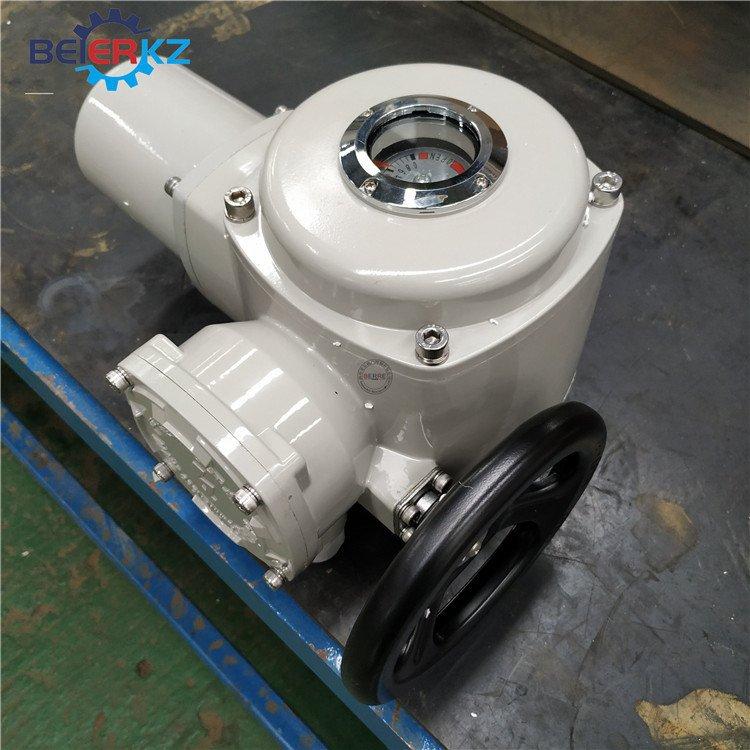

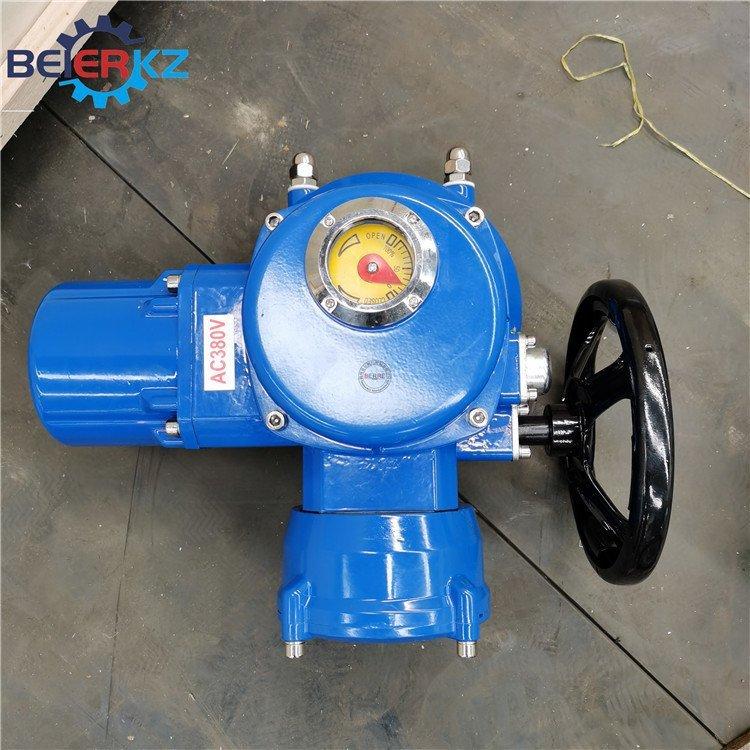

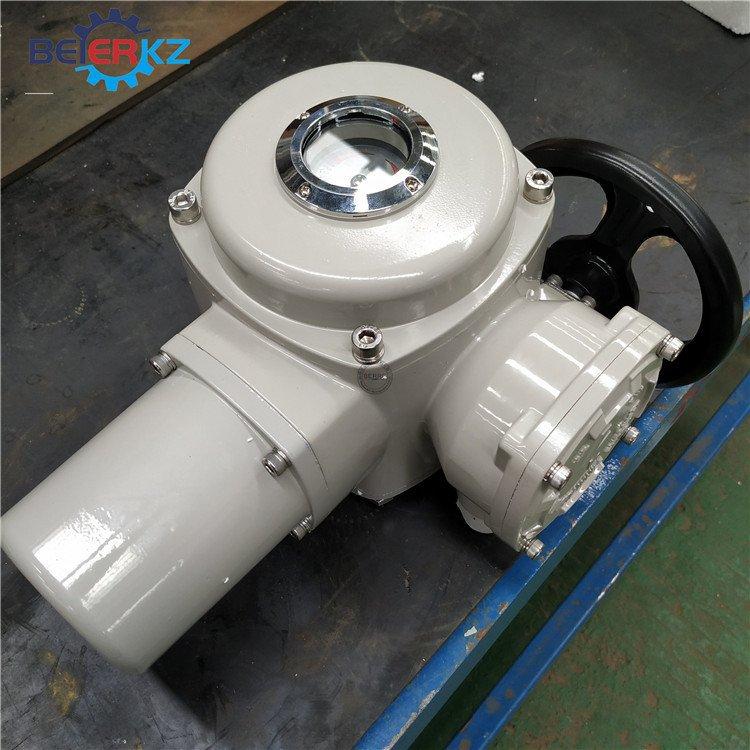

Interruptor atuador elétrico à prova de explosão Bell ExdIICT4 à prova de explosão DQB20

um,Atuador elétrico ExdIICT4 à prova de explosãoVisão geral

Atuador elétrico de volta parcial, também conhecido como dispositivo elétrico de válvula de volta parcial, conhecido como dispositivo elétrico tipo Q. É um dispositivo de acionamento para válvulas para abrir, fechar ou ajustar e controlar. É adequado para válvulas que giram 90°, como válvulas borboleta, válvulas de esfera, válvulas de plugue e amortecedores. O desempenho do dispositivo elétrico de válvula à prova de explosão QB20 atende aos requisitos de GB3836.1-2000 "Equipamento elétrico para uso em ambientes com gás explosivo Parte 1: Requisitos gerais", GB3836.2-2000 "Equipamento elétrico para uso em ambientes com gás explosivo Parte 2: Tipo à prova de chamas "d"" e JB/T8529-1997 "Condições técnicas para dispositivos elétricos de válvula à prova de chamas".

2. Características do atuador elétrico ExdIICT4 de grau à prova de explosão:

1. O dispositivo é à prova de poeira, chuva e corrosão leve, e seu nível de proteção é IP67.
2. O mecanismo de controle de torque possui operação confiável, ajuste conveniente e alta precisão de repetição de torque.
3. O dispositivo elétrico da válvula adota um motor assíncrono trifásico com as características de grande torque de partida, pequeno momento de inércia, longa vida útil e isolamento classe F.
4. O sistema de trabalho é de curto prazo de 10 minutos (30 minutos para pedidos especiais).
5. Equipado com um indicador mecânico de posição da válvula, você pode saber intuitivamente o tamanho da abertura da válvula.
6. Comutação manual-elétrica: comutação totalmente automática, quando a operação manual for necessária, basta girar o volante para operar o dispositivo elétrico; quando a operação elétrica for necessária, opere-o diretamente eletricamente, sem alternar a alça. (Observação: não gire o volante durante a operação elétrica!).
7. O terceiro nível de proteção, incluindo limite de curso, limite de torque excessivo e interruptor de limite mecânico, garante o uso seguro do dispositivo de acionamento e da válvula.

três,Atuador elétrico ExdIICT4 à prova de explosãoambiente de trabalho:

1 Fonte de alimentação: convencional, trifásica 380V (50Hz)

Especial, trifásico 660V, 415V (50Hz, 60Hz);

Monofásico 220 V, 110 V (50 Hz, 60 Hz)

2 Ambiente de trabalho

2.1 Temperatura ambiente: -20~+60℃ (Pedido especial -40~+80℃)

2.2 Humidade relativa: ≤95% (a 25°C)

2.3 Tipo de proteção

2.3.1 Tipo externo: utilizado em locais sem meios inflamáveis, explosivos e corrosivos;

2.3.2 Tipo à prova de chamas: Existem dois tipos: dI e dIIBT4. dI é adequado para superfícies de trabalho não mineradoras em minas de carvão; dIIBT4 é usado em fábricas e é adequado para misturas de gases explosivos no ambiente do grupo IIA, IIB nível T1-T4. (Consulte GB3836.1 para obter detalhes)

2.4 Grau de proteção: IP67

2,5 horas de trabalho: curto prazo 10 minutos (pedido especial 30 minutos)
