DIY Bluetooth módulo receptor de áudio 5.0 sem fio lossless carro alto-falante fone de ouvido de áudio placa amplificadora de potência 4.2

Vendas diretas da fábrica, gama completa, negociação de grandes quantidades, tempo de entrega estável sem atrasos! !

Dicas gentis:A versão M28 é para conectar placas amplificadoras, fones de ouvido, alto-falantes ativos e outras saídas de áudio, enquanto a versão M38 só pode ser conectada a dois alto-falantes de 3-5 W!

Nova versão do produto 5.0! Compatível com versões anteriores 4.2 4.1 4.0

Introdução do produto:

Introdução do produto:

Este produtoMH-M18/M28/M38Projetado para Bluetooth de baixo consumo de energia, com suporte para o mais recente Bluetooth5,0Transmissão, reprodução sem perdas estéreo de canal duplo, após o módulo ser conectado ao Bluetooth, a transmissão sem fio Bluetooth pode ser realizada rapidamente, o que é muito conveniente. Em um ambiente aberto, a distância da conexão Bluetooth pode atingir20arroz.

Amplamente utilizado em vários receptores de áudio Bluetooth, vários áudiosModificação "faça você mesmo", etc.

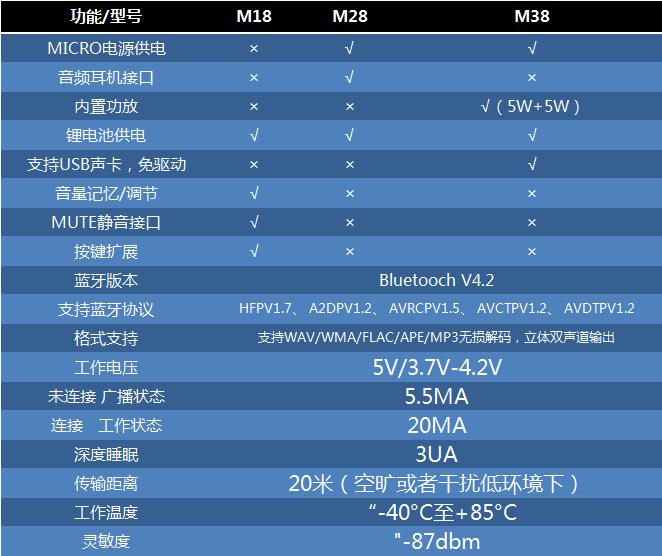

Em resposta às diferentes necessidades dos clientes, fornecemos3Versões para você escolher:

Descrição da função:

1. Versão Bluetooth V4.2, suporta tecnologia de reconexão automática Bluetooth, suporta decodificação sem perdas WAV/WMA/FLAC/APE/MP3 e saída estéreo de canal duplo.
2. Após o módulo ser ligado, o celular procura o nome Bluetooth MH-M18/MH-M28/MH-M38, e a música pode ser reproduzida após a conexão ao Bluetooth;
3. Luz indicadora azul do módulo:

Quando o Bluetooth não está conectado, a luz indicadora pisca rapidamente;

Quando o Bluetooth está conectado, a luz indicadora fica sempre acesa;

Quando o Bluetooth estiver tocando, a luz indicadora piscará lentamente.

A seguir, uma introdução a cada versão:

Terminal de controle de mudo MUTE: usado para controlar a placa do amplificador de potência. O MUTE emite um nível alto de 3,3 V quando silenciado e um nível baixo quando reproduzido.

Controle de botão KEY: Esta função requer conexão adicional de resistores e botões para ser realizada. (Os resistores correspondentes são mostrados no diagrama de fiação)

Função de retenção de desligamento de volume: A saída padrão é 100% do volume. Use os botões para controlar o volume para cima e para baixo. Se o volume for menor que 15%, o volume será de 15% após ligar novamente. Se o volume for maior que 15%, o volume original permanecerá inalterado após ligar novamente.

MH-M28：

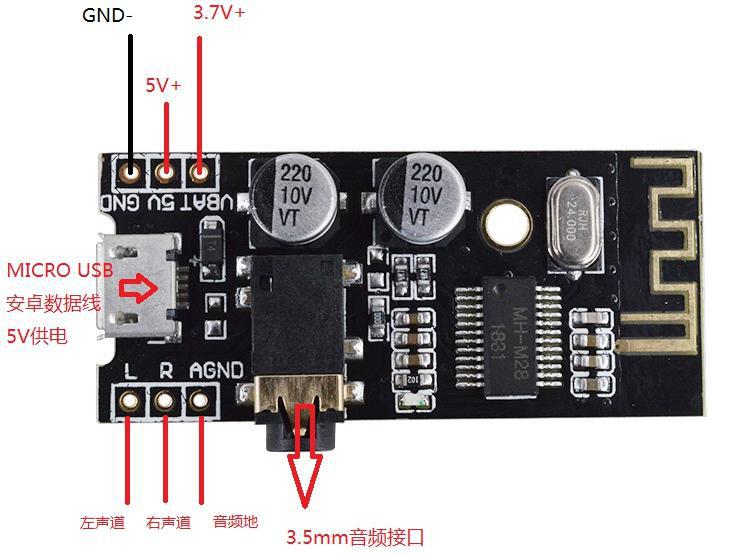

1. Fonte de alimentação: Você pode usar o cabo MICRO USB Android 5V diretamente para fonte de alimentação, ou pode conectar uma fonte de alimentação de 5V ou uma bateria de lítio de 3,7V (conforme mostrado abaixo). Observe que as interfaces de fonte de alimentação de 5V e 3,7V são diferentes. A tensão de 5V é conectada a 5V e GND, e a bateria de lítio de 3,7V é conectada a VBAT e GND.

2. Saída de áudio: Os fones de ouvido podem ser conectados diretamente à interface de áudio de 3,5 mm ou podem ser conectados à entrada de áudio da placa amplificadora (a interface L/R/AGND, conforme mostrado na figura, pode ser conectada diretamente).

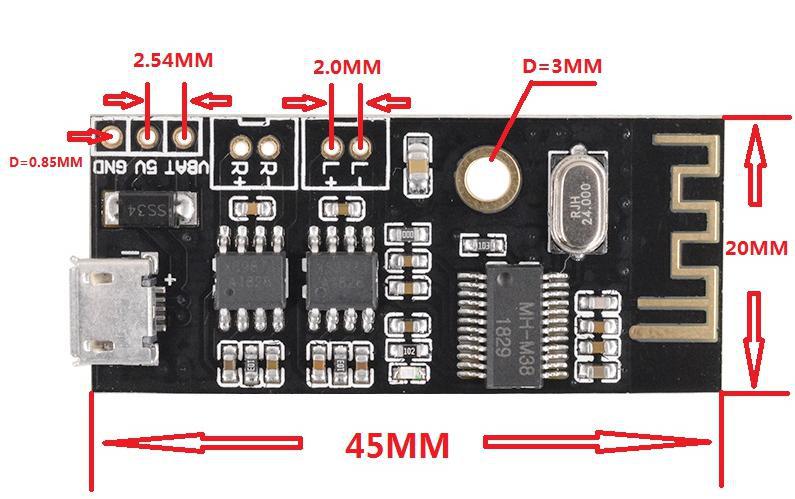

MH-M38：

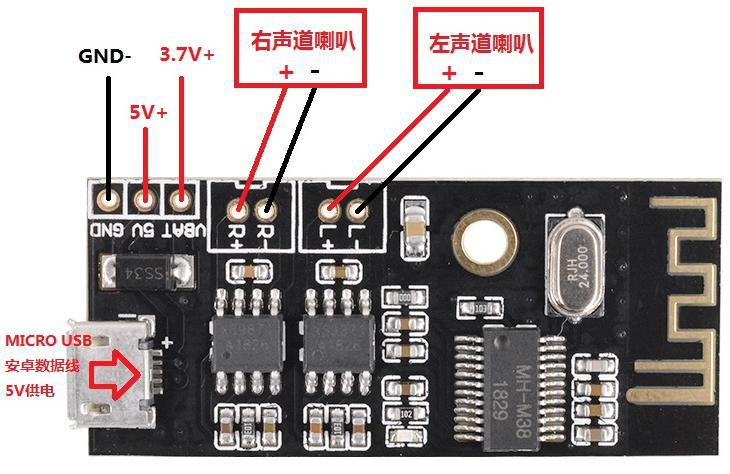

1. Fonte de alimentação: Você pode usar o cabo MICRO USB Android 5V diretamente para fonte de alimentação, ou pode conectar uma fonte de alimentação de 5V ou uma bateria de lítio de 3,7V (conforme mostrado na figura abaixo). Observe que as interfaces de fonte de alimentação de 5V e 3,7V são diferentes. 5V é conectado a 5V e GND, e a bateria de lítio de 3,7V é conectada a VBAT e GND.

A corrente máxima de operação é 5V2A. É recomendado usar uma fonte de alimentação regulada de 5V2A para melhor qualidade de som.

2. Suporte a placa de som USB, nenhum driver necessário (plug and play). Use um cabo de dados USB para conectar o módulo ao computador, e a música tocada no computador pode ser emitida através do amplificador do módulo

3. Saída de áudio: Emite sinais de áudio estéreo nos canais esquerdo e direito, pode ser conectado a dois alto-falantes de 2-8 ohm e 3-5 W, respectivamente. Alto-falantes de 4 ohm e 5 W são recomendados.

4. LivrosProduzirO produto possui circuito amplificador de potência duplo de 5 W integrado,Não conecte outro amplificador! As saídas de dois amplificadores não podem ser conectadas em paralelo ou os polos negativos conectados juntos, caso contrário, o chip do amplificador será danificado.。

• Precauções

1. Interferência de sinal: antenas Bluetooth são extremamente suscetíveis a interferências de sinais eletromagnéticos fortes ou de alta frequência, então tente colocá-las longe de dispositivos sem fio. Além disso, a placa não deve ficar perto de objetos de metal, mas deve ser mantida a uma certa distância.

1. Se houver um som de corrente ao conectar à placa do amplificador de potência, a causa é interferência de aterramento. É recomendado não usar um cabo plug-in na extremidade de saída do módulo Bluetooth. O fio deve ser soldado, especialmente o fio terra. O fio não pode ser muito longo. Quanto mais curto, melhor e o mais grosso possível. O aterramento de áudio deve ser conectado ao aterramento da extremidade de entrada de áudio da placa do amplificador de potência. Este ponto de aterramento pode ser soldado em locais diferentes para obter o som de corrente mais baixo. É recomendado alimentar o Bluetooth e a placa do amplificador de potência separadamente para isolar o aterramento do Bluetooth e o aterramento do amplificador de potência.

1. Como este produto tem um design de placa nua, tente não tocar nos componentes da placa com as mãos, pois isso pode causar eletricidade estática que pode destruir o chip e queimá-lo.

Aviso: A porta de carregamento deste produto está no modo de carregamento com limitação de corrente e não tem gerenciamento de carregamento! Para a segurança de sua vida e propriedade, certifique-se de usar baterias de lítio com placas de proteção produzidas por fabricantes regulares. Se perdas forem causadas por uso indevido, nossa empresa não assume nenhuma responsabilidade!

Além disso: Ao usar o MH-M18, você precisa prestar atenção aos dois pontos a seguir:

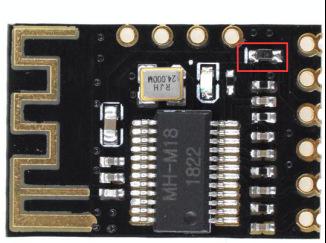

Fonte de alimentação: 5V é usado por padrão. Se você precisar usar uma bateria de lítio de 3,7V, você precisa substituir o diodo (como mostrado na figura) por um resistor 0603 0 ohm, ou simplesmente fazer um curto-circuito nas duas pontas do pad.A fonte de alimentação padrão é 5 V. Se o cliente precisar de uma fonte de alimentação de bateria de lítio de 3,7 V, ela pode ser personalizada em lotes.

O módulo de áudio Bluetooth tem requisitos muito altos para fornecimento de energia, o que afetará a qualidade do áudio. É recomendado adicionar um circuito de filtro LC, especialmente para alternar o fornecimento de energia (como carregador de celular, etc.).

Porta MUTE: Este módulo emite um alto nível de 3,3 V quando silenciado e um baixo nível de 0 V ao tocar. Se o alto nível do silenciador da placa do amplificador de potência for efetivo, ele pode ser conectado diretamente. Se o silenciador da placa do amplificador de potência for controlado por um baixo nível, um circuito reverso precisa ser adicionado, conforme mostrado abaixo:
