Módulo de Áudio Bluetooth Sem Fio Mh-Mx8 4.2 Estéreo Sem Perdas Alta Fidelidade Hifi Modificação DIY

Este produtoMH-M18/M28/M38Projetado para Bluetooth de baixo consumo, suportando novos Bluetooth4.2Transmissão, reprodução sem perdas estéreo de canal duplo, após o módulo ser conectado ao Bluetooth, a transmissão sem fio Bluetooth pode ser realizada rapidamente, o que é muito conveniente. Em um ambiente aberto, a distância da conexão Bluetooth pode atingir20arroz.

Amplamente utilizado em vários receptores de áudio Bluetooth, vários áudiosModificação "faça você mesmo", etc.

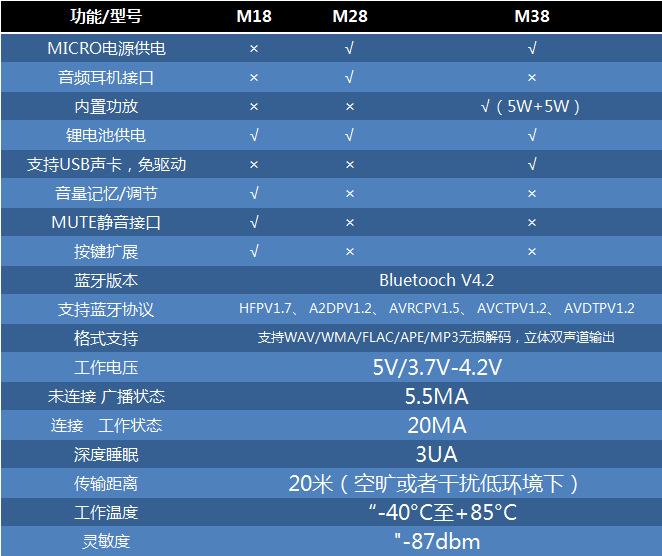

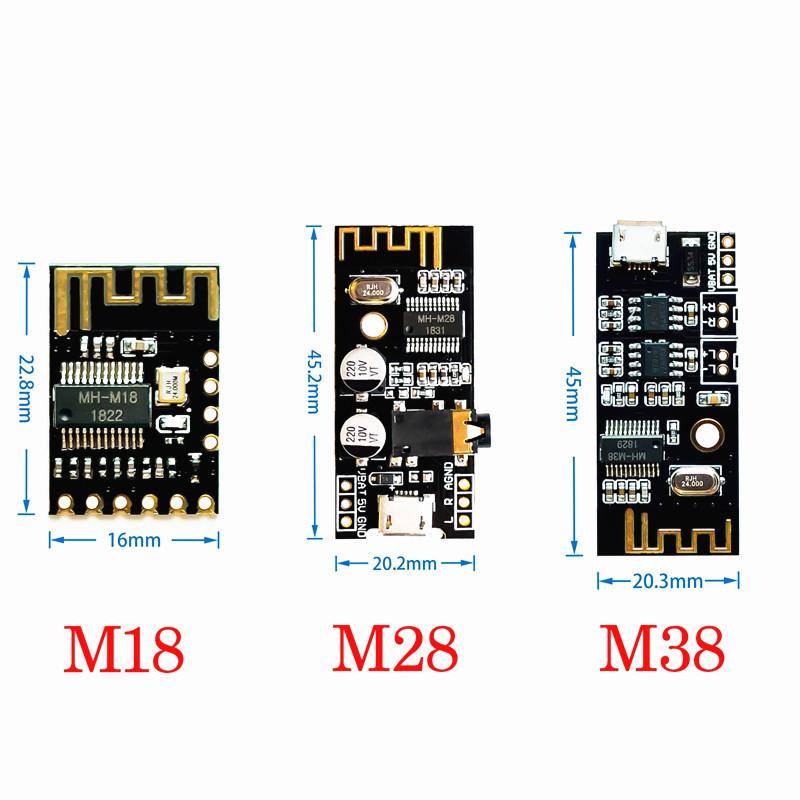

Em resposta às diferentes necessidades dos clientes, fornecemos3Versões para você escolher:

Descrição da função:

1. Versão Bluetooth V4.2, suporta tecnologia de reconexão automática Bluetooth, suporta decodificação sem perdas WAV/WMA/FLAC/APE/MP3 e saída estéreo de canal duplo.
2. Após o módulo ser ligado, o celular procura o nome Bluetooth MH-M18/MH-M28/MH-M38, e a música pode ser reproduzida após a conexão ao Bluetooth;
3. Luz indicadora azul do módulo:

Quando o Bluetooth não está conectado, a luz indicadora pisca rapidamente;

Quando o Bluetooth está conectado, a luz indicadora fica sempre acesa;

Quando o Bluetooth estiver tocando, a luz indicadora piscará lentamente.



A seguir, uma introdução a cada versão:

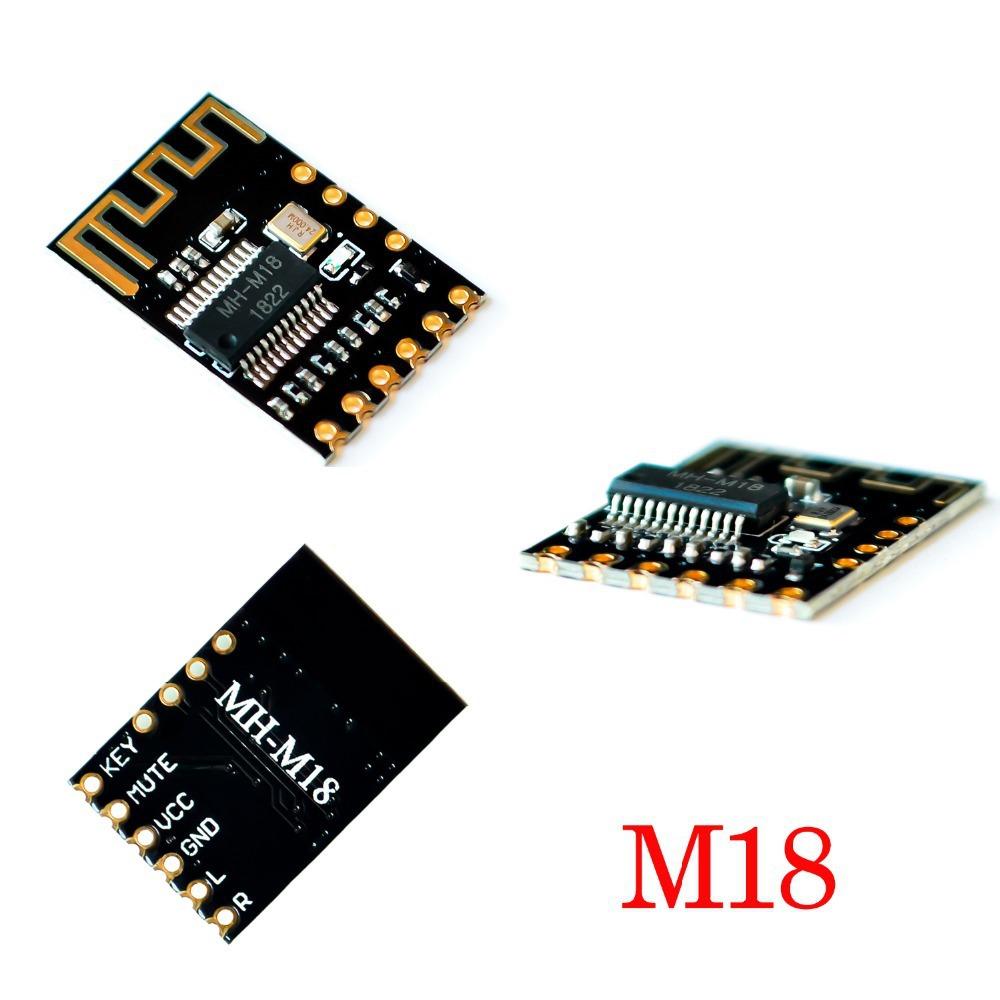

número de série	Pinagem	ilustrar
1	CHAVE	Terminal de controle de botão (4 funções de botão, resistores adicionais são necessários
2	MUDO	Terminal de controle de mudo (saída de alto nível 3,3 V quando silenciado, saída de baixo nível durante a reprodução)
3	CCV	Fonte de alimentação positiva 5V (fonte de alimentação de bateria de lítio de 3,7V requer curto-circuito em dois tubos)
4	GND	Fonte de alimentação negativa
5	eu	Saída do canal esquerdo
6	R	Saída do canal direito









Terminal de controle de mudo MUTE: usado para controlar a placa do amplificador de potência. O MUTE emite um nível alto de 3,3 V quando silenciado e um nível baixo quando reproduzido.

Controle de botão KEY: Esta função requer conexão adicional de resistores e botões para ser realizada.

Função de retenção de desligamento de volume: Volume de saída padrão. Use os botões para controlar o volume para cima e para baixo. Se o volume for menor que 15%, o volume será de 15% após ligar novamente. Se o volume for maior que 15%, o volume original permanecerá inalterado após ligar novamente.

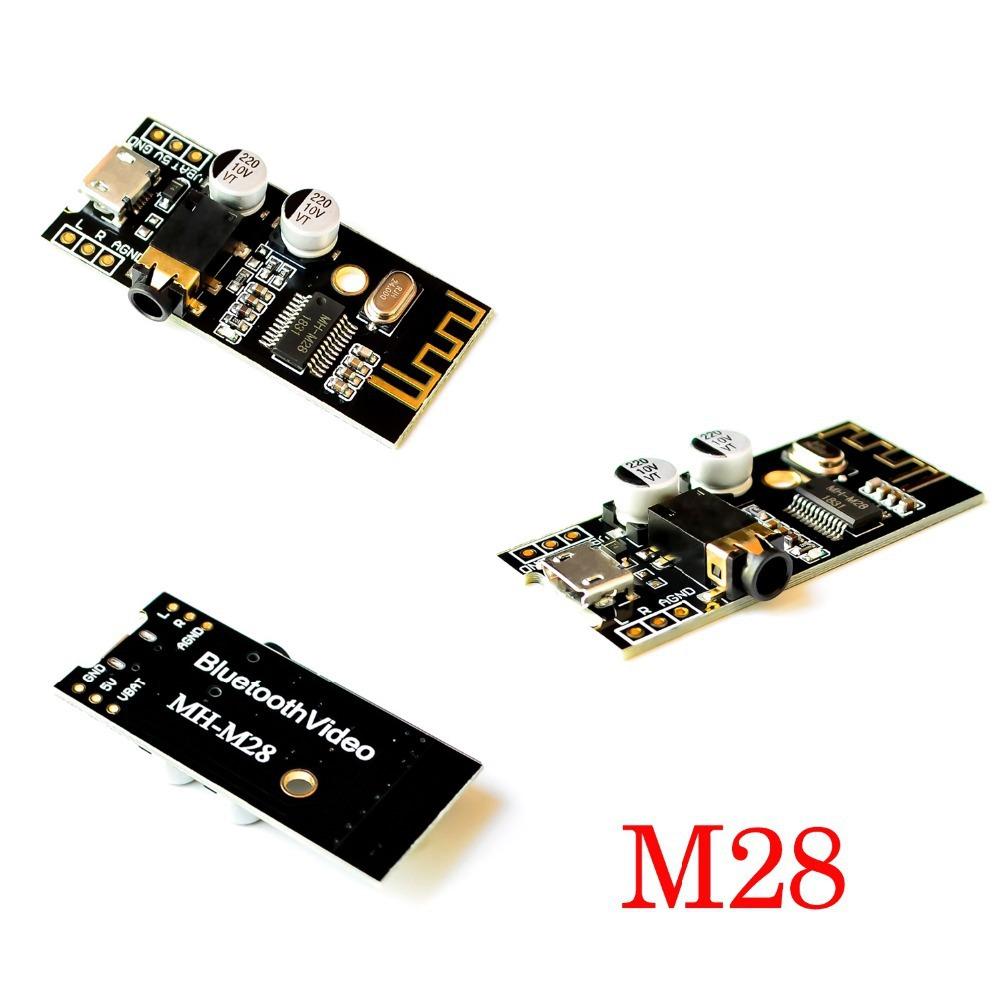

MH-M28：



número de série	Pinagem	ilustrar
1	5V	Fonte de alimentação positiva 5V
2	GND	Fonte de alimentação negativa
3	VBAT	Bateria de lítio positiva 3,7-4,2 V
4	eu	Saída do canal esquerdo
5	R	Saída do canal direito
6	AGND	Áudio

1. Fonte de alimentação: Você pode usar o cabo MICRO USB Android 5V diretamente para fonte de alimentação, ou pode conectar uma fonte de alimentação de 5V ou uma bateria de lítio de 3,7V. Observe que as interfaces de fonte de alimentação de 5V e 3,7V são diferentes. A tensão de 5V é conectada a 5V e GND, e a bateria de lítio de 3,7V é conectada a VBAT e GND.

2. Saída de áudio: O fone de ouvido pode ser conectado diretamente à interface de áudio de 3,5 mm ou pode ser conectado à entrada de áudio da placa do amplificador de potência (interface L/R/AGNDPode ser conectado diretamente).







número de série	Pinagem	ilustrar
1	5V	Fonte de alimentação positiva 5V
2	GND	Fonte de alimentação negativa
3	VBAT	Bateria de lítio positiva 3,7-4,2 V
4	L+/L-	Saída do canal esquerdo (conectada diretamente ao alto-falante)
5	R+/R-	Saída do canal direito (conectada diretamente ao alto-falante)

1. Fonte de alimentação: Você pode usar o cabo MICRO USB Android 5V diretamente para fonte de alimentação, ou pode conectar uma fonte de alimentação de 5V ou uma bateria de lítio de 3,7V. Observe que as interfaces de fonte de alimentação de 5V e 3,7V são diferentes. 5V é conectado a 5V e GND, e a bateria de lítio de 3,7V é conectada a VBAT e GND.

Ele tem uma grande corrente de trabalho de 5V2A. É recomendado usar uma fonte de alimentação regulada de 5V2A para uma boa qualidade de som.

2. Suporte a placa de som USB, nenhum driver necessário (plug and play). Use um cabo de dados USB para conectar o módulo ao computador, e a música tocada no computador pode ser emitida através do amplificador do módulo

3. Saída de áudio: Emite sinais de áudio estéreo nos canais esquerdo e direito, pode ser conectado a dois alto-falantes de 2-8 ohm e 3-5 W, respectivamente. Alto-falantes de 4 ohm e 5 W são recomendados.



4. LivrosProduzirO produto possui circuito amplificador de potência duplo de 5 W integrado,Não conecte outro amplificador! As saídas de dois amplificadores não podem ser conectadas em paralelo ou os negativos conectados juntos, caso contrário, o chip do amplificador será danificado.。



• Precauções

1. Interferência de sinal: antenas Bluetooth são facilmente interferidas por sinais eletromagnéticos fortes ou de alta frequência, então tente colocá-las longe de dispositivos sem fio. Além disso, a placa não deve ficar perto de objetos de metal, mas deve ser mantida a uma certa distância.



1. Se houver um som de corrente quando conectado à placa do amplificador de potência, ele é causado por interferência de aterramento. É recomendado não usar um plug-in na extremidade de saída do módulo Bluetooth.Precisa soldar fios, especialmente o fio terra, e o fio não deve ser muito longo, quanto mais curto melhor, e tente ser mais grosso. O aterramento de áudio está no ponto de aterramento da placa do amplificador. Ele precisa ser conectado ao aterramento do terminal de entrada de áudio do amplificador. Este ponto de aterramento pode ser soldado em diferentes posições. É um som de baixa corrente.É recomendável alimentar as placas Bluetooth e do amplificador de potência separadamente para isolar o aterramento do Bluetooth e o aterramento do amplificador de potência.



1. Como este produto tem um design de placa nua, tente não tocar nos componentes da placa com as mãos, pois isso pode causar eletricidade estática que pode destruir o chip e queimá-lo.



Aviso: A porta de carregamento deste produto está no modo de carregamento com limitação de corrente e não tem gerenciamento de carregamento! Para o bem da sua vida e propriedade, certifique-se de usar baterias de lítio com placas de proteção produzidas por fabricantes regulares. Se as perdas forem causadas por uso indevido, nossa empresa não assumirá nenhuma responsabilidade!

Além disso: Ao usar o MH-M18, você precisa prestar atenção aos dois pontos a seguir:

Fonte de alimentação: 5V é usado por padrão. Se você precisar usar bateria de lítio de 3,7V, você precisa substituir os dois tubos por resistores 0603 0 ohm, ou simplesmente fazer um curto-circuito nas duas extremidades do pad.



O módulo de áudio Bluetooth tem requisitos muito altos para fornecimento de energia, o que afetará a qualidade do áudio. É recomendado adicionar um circuito de filtro LC, especialmente para alternar o fornecimento de energia (como carregador de celular, etc.).





Porta MUTE: Este módulo emite um alto nível de 3,3 V quando silenciado e um baixo nível de 0 V ao tocar. Se o alto nível do silenciador da placa do amplificador de potência for eficaz, ele pode ser conectado diretamente. Se o silenciador da placa do amplificador de potência for controlado por um baixo nível, um circuito reverso precisa ser adicionado.
