Módulo Bluetooth integrado mestre e escravo HC-05 HC-05 com placa inferior Módulo Bluetooth HC-05 com placa inferior

Por favor, leia a descrição com atenção, ela inclui:

1. Conhecimento básico e precauções dos módulos

2. Etapas detalhadas para conectar o módulo ao computador

3、Entre em contato com o atendimento ao cliente para downloads de materiais relacionados!

Compre este produto e você receberá:

1. Um módulo

2. Software de depuração de porta serial para Android e WM (baixe você mesmo: http://pan.baidu.com/s/1pJv2e8N)

Atenção!!! Não conecte a fonte de alimentação ao pino de sinal, ela queimará diretamente!

As seguintes situações não são problemas de qualidade do produto, são todas causadas por erros de fiação e não são cobertas pela garantia ou reembolso:
1. Após o teste de autotransmissão ser bem-sucedido, o TXD ou RXD entra em curto-circuito com o terra durante o uso.
2. Danos causados ​​pela conexão de alimentação reversa a um módulo sem proteção de alimentação reversa

1.1 Dicas (muito importantes):
TXD: Transmissor, geralmente representa seu próprio transmissor,Para comunicação normal, conecte-se ao RXD de outro dispositivo.
RXD: extremidade receptora, geralmente representa sua própria extremidade receptora,Para comunicação normal, conecte-se ao TXD de outro dispositivo.
Durante a comunicação normal, o TXD do dispositivo é conectado ao RXD do dispositivo!
Auto-recepção e autotransmissão: Durante a comunicação normal, o RXD é conectado ao TXD de outros dispositivos. Portanto, se você deseja receber os dados enviados por você mesmo, como o nome indica, você recebe os dados enviados por você mesmo, ou seja, o seu próprio TXD está diretamente conectado ao RXD, que serve para testar se o seu próprio envio e recebimento são normal.É um método de teste rápido, quando ocorre um problema, faça este teste primeiro para determinar se é uma falha do produto.. Também chamado de teste de loopback.

1.2 Lógica de Nível:
Nível TTL: Normalmente os dados são representados em binário, e +5V é equivalente ao lógico "1" e 0V é equivalente ao lógico "0", que é chamado de sistema de sinal TTL. É uma lógica positiva
Nível RS232: -12V a -3V, equivalente à lógica "0", nível lógico de +3V a +12V, equivalente à lógica "1", que é lógica negativa

1.3 Características do produto:
1. O módulo principal usa o módulo escravo HC-05 e a interface de saída incluiVCC, GND, TXD, RXD, pinos CHAVE,Pino de status da conexão Bluetooth (STATE), saída baixa quando não conectado, saída alta quando conectado
2. O LED indica o status da conexão Bluetooth.Piscar rápido significa que não há conexão Bluetooth, piscar lento significa entrar no modo AT, piscar duas vezes significa que o Bluetooth está conectado e a porta está aberta
3. Configurações da placa inferiorDiodo anti-reverso, com LDO de 3,3 V,A tensão de entrada é de 3,6 ~ 6V, a corrente é de cerca de 30mA quando não emparelhada e cerca de 10mA após o emparelhamento.Tensão de entradaNão exceda 7V!
4. O nível de interface é de 3,3 V, que pode ser conectado diretamente a vários microcontroladores (51, AVR, PIC, ARM, MSP430, etc.). Microcontroladores de 5V também podem ser conectados diretamente sem MAX232 ou passando pelo MAX232!
5.A distância efetiva em espaço aberto é de 10 metros (o nível de potência é CLASSE 2).São possíveis conexões acima de 10 metros, mas a qualidade da conexão não é garantida.
6. Após o emparelhamentoPorta serial full duplexNão há necessidade de entender nenhum protocolo Bluetooth para usar, suporte8 bits de dados, 1 bit de parada, verificação de paridade pode ser definidado formato de comunicação, este também é o formato de comunicação, e outros formatos não são suportados.
7. Você pode entrar no modo de comando AT para definir parâmetros e consultar informações puxando o pino 34.
8. Tamanho compacto(3,57 cm * 1,52 cm),fábricaProdução de patches, para garantir a qualidade do patch. E coloque um tubo termorretrátil transparente, à prova de poeira e bonito, e tem uma certa capacidade antiestática.
9. Você pode alternar para o modo host ou escravo por meio de comandos AT e conectar-se ao dispositivo especificado por meio de comandos AT
10. Suporta taxas de transmissão padrão de 4800bps a 1382400bps

1.4 Uso do Produto:
Após o emparelhamento, você só precisa usá-lo como uma porta serial com taxa de transmissão fixa. Portanto, qualquer dispositivo de porta serial com formato de comunicação de "taxa de transmissão fixa, 8 bits de dados, sem verificação de paridade" pode substituir diretamente a porta serial com fio original sem modificar o programa. Como aquisição de dados, carros inteligentes, impressoras seriais, controle de tela matricial externa, etc.
Emparelhamento com um computador:Adequado para comunicação entre computadores e dispositivos via porta serial Bluetooth, o uso é igual ao da porta serial
Emparelhamento com um telefone celular:Adequado para telefones celulares e dispositivos se comunicarem via porta serial Bluetooth, o método de uso é o mesmo da porta serial
Emparelhando com um host Bluetooth:Adequado para dois dispositivos se comunicarem diretamente através da porta serial Bluetooth, como entre MCUs, entre portas seriais com fio e MCUs, etc.

Uso alternativo:
Conversão de taxa de transmissão, porque a extremidade receptora e a extremidade emissora podem escolher sua própria taxa de transmissão, ela pode ser usada como um dispositivo de conversão de taxa de transmissão quando a quantidade de dados é pequena.

2.1 Como conectar o módulo Bluetooth ao computador (o modo escravo é eficaz)
   A seguir está um exemplo de emparelhamento com um computador Bluetooth:
Primeiro, ligue o módulo de transmissão transparente Bluetooth e o LED piscará. Abra "Minha localização Bluetooth" e clique em "Pesquisar dispositivos dentro do alcance efetivo".


O sistema procurará dispositivos Bluetooth. O nome do dispositivo padrão é "linvor" (se o nome tiver sido alterado, será o nome modificado, como "jiayuanelectron"). Clique duas vezes ou clique com o botão direito e selecione "Adicionar dispositivo Bluetooth".

Digite a senha de emparelhamento (o padrão é "1234"),

Clique em "Avançar". Se a senha estiver correta, o computador e o módulo de transmissão transparente estabelecerão uma conexão. Se o dispositivo de porta serial Bluetooth não tiver sido instalado antes, o sistema instalará automaticamente o driver e gerará uma porta serial virtual.

Clique em Configurar e selecione a porta COM apropriada.

Só posso escolher com5 aqui. Esta porta é a porta serial operada pelo computador após a conexão. Por exemplo, eu uso com5 aqui. Quando esta porta for aberta, o LED do módulo Bluetooth ficaráFlash rápido torna-se flash duploNeste momento, você só precisa usar o módulo Bluetooth como porta serial de taxa de transmissão fixa do computador, exceto que é sem fio.

Guia de teste de comando AT do módulo Bluetooth HC-05

1. Preparação do equipamento necessária:

① Um módulo Bluetooth HC05

②Um módulo USB para TTL

③4 linhas DuPont

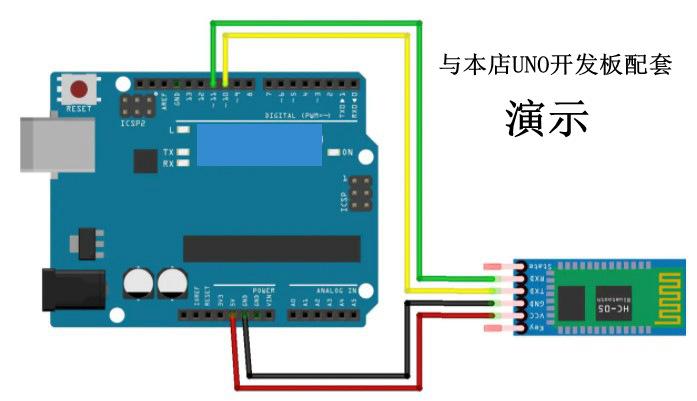

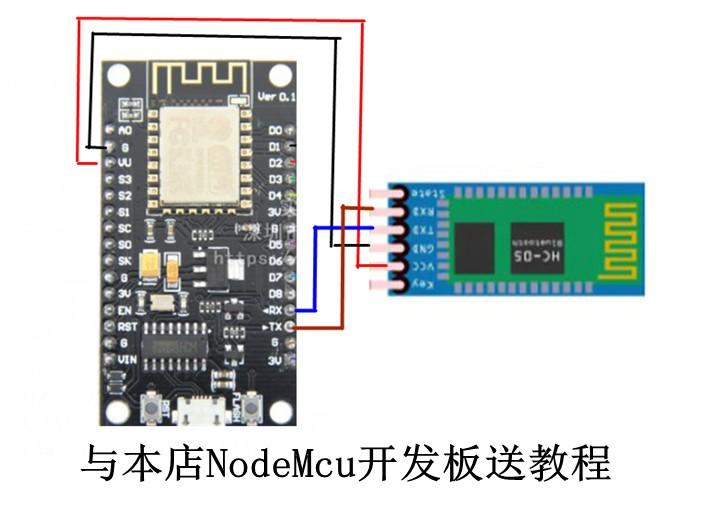

2. Fiação

Nota: O VCC do módulo Bluetooth só pode ser conectado a 5V, não a 3,3V!

3. Teste

Primeiro pressione o botão no módulo Bluetooth HC05 e, em seguida, ligue o módulo Bluetooth. O LED no módulo Bluetooth entra no modo de flash lento (pisca uma vez a cada 1 segundo) e o teste de comando AT pode ser executado.

O formato do comando AT é: taxa de transmissão 38400, 8 bits de dados, 1 bit de parada, sem paridade. Após digitar cada comando, pressione a tecla Enter para enviá-lo!

Por exemplo: Digite AT, pressione Enter para enviar e o módulo Bluetooth retornará OK

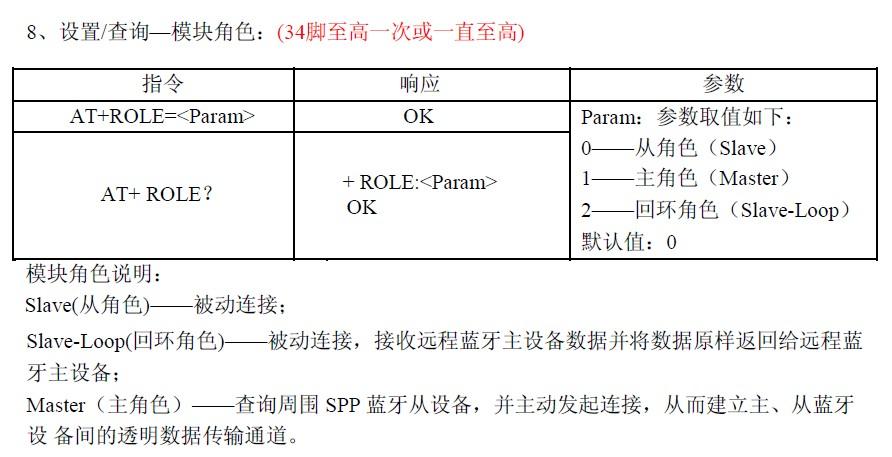

①Como alterar o módulo Bluetooth para o modo host:

Digite AT+ROLE=1 e pressione Enter para enviar. O Bluetooth retorna OK, indicando que a modificação foi bem-sucedida! Depois de desligar e ligar novamente, o módulo Bluetooth entra no modo host e procura automaticamente os escravos próximos.

Insira AT+ROLE=0 para mudar para o modo escravo. (Nota: O padrão é o modo escravo, não há necessidade de modificar)

②Como modificar o nome do módulo Bluetooth:

Digite AT+NAME=Beijin e pressione Enter para enviar. O Bluetooth retorna OK, indicando que o nome do Bluetooth foi alterado para Beijin.

③Como modificar a senha de emparelhamento do módulo Bluetooth:

Digite AT+PSWD=2222 e pressione Enter para enviar. O Bluetooth retorna OK, indicando que a senha de emparelhamento do Bluetooth foi alterada para 2222.

④Como modificar a taxa de transmissão de comunicação (Nota: a taxa de transmissão no modo AT é 38.400 e a taxa de transmissão na comunicação normal é 9.600):

Digite AT+UART=115200, 1, 2 e pressione Enter para enviar. Bluetooth retorna OK, indicando que a taxa de transmissão da comunicação Bluetooth foi alterada para 115200, 2 bits de parada, verificação par (Nota: os parâmetros de comunicação padrão são 9600, 0, 0)

Dicas gentis:

1. A tensão de alimentação é 5 V, não 3,3 V

2. Não conecte o pino do cabo de alimentação ao cabo de dados. Verifique cuidadosamente antes de fazer a fiação.

3. O teste de comando AT pode ser executado somente após o LED entrar no modo de flash lento

4. Após inserir cada comando AT, pressione a tecla Enter para enviá-lo.

5. Se não retornar OK, troque RXD e TXD

6. Por favor, não rasgue o tubo termorretrátil ou solde-o sozinho, caso contrário, será considerado como desistência da garantia e do serviço de devolução e troca
