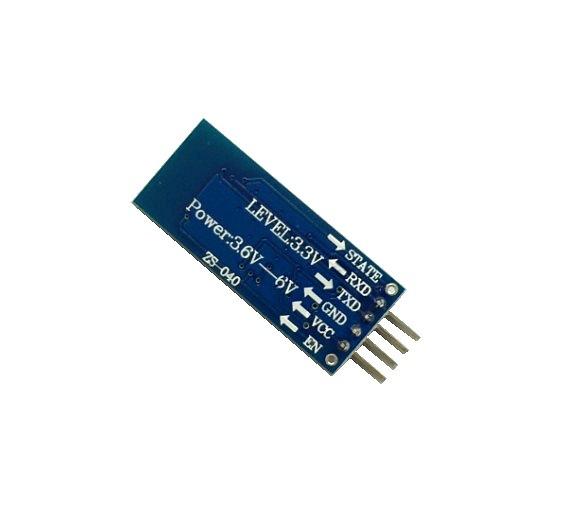

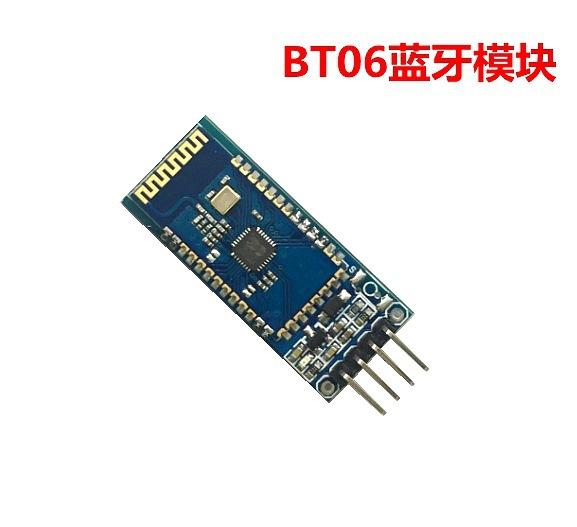

Módulo Porta Serial Bluetooth Bt06 Transmissão Transparente Sem Fio Dados Microcontrolador 51 Compatível com Hc-06 Faça Você Mesmo Compatível com R3



BT06O módulo Bluetooth foi projetado para transmissão inteligente de dados sem fio e está em conformidade com a especificação Bluetooth V3.0.
Este módulo suportaUARTinterface, e suporta protocolo de porta serial SPP Bluetooth. Ele tem as vantagens de baixo custo, tamanho pequeno, baixo consumo de energia, alta sensibilidade de envio e recebimento, e precisa apenas de alguns componentes periféricos para realizar suas funções poderosas.

1．Características：

Bluetooth V3.0+EDR

BluetoothAula2

construídas emPCBAntena RF

apoiarUARTinterface

3,3 Vfonte de energia



2．Áreas de aplicação:

Este módulo é usado principalmente na área de transmissão de dados sem fio de curta distância.PCO dispositivo Bluetooth da máquina também pode ser conectado, e os dados entre os dois módulos podem ser trocados. Evite conexões de cabo incômodas e pode substituir diretamente a linha da porta serial.

※Transmissão de dados sem fio Bluetooth;

※Controle remoto industrial e telemetria;

※PDVSistema, teclado sem fio, mouse;

※transporte,Posicionamento e alarme subterrâneo;

※Sistema automatizado de aquisição de dados;

※Sistema de transmissão de dados sem fio;

※Coleta de dados sem fio;

※Automação predial, segurança, monitoramento sem fio de equipamentos de salas de informática e sistemas de controle de acesso;

※Casa inteligente, controle industrial;

※Equipamentos de teste de automóveis;

※Equipamentos interativos de votação de programas para emissoras de TV;

※Equipamento de economia de energia para lâmpadas de rua do governo

※Sistema de exibição LED sem fio

※Joystick Bluetooth, controlador de jogo Bluetooth

※Impressora Bluetooth

※Brinquedos de controle remoto Bluetooth

※ Instrumento de diagnóstico de carro OBDII

3．Características físicas：

Banda de frequência operacional	Banda ISM não licenciada de 2,4 GHz a 2,48 GHz
Especificação Bluetooth	V2.1+EDR
Classe de potência de saída	Classe 2
Tensão operacional	3,3 V
Interface do host	UART
Dimensão	27mm (C) x 13 (L) mm x 2 mm (A)

4．Características elétricas：

Avaliações Máximas Absolutas
Avaliação	Mínimo	Máx.
Temperatura de armazenamento	-40℃	+150℃
Tensão de alimentação: VBAT	-0,4V	5,6V
Outras tensões terminais	VSS-0,4 V	VDD+0,4 V



Condições operacionais recomendadas
Condição de operação	Mínimo	Máx.
Faixa de temperatura operacional	-40℃	+150℃
Faixa de desempenho RF garantida(a)	-40℃	+150℃
Tensão de alimentação: VBAT	2,2V	4,2 V(b)



5．Consumo de energia：

Modo de operação	ConexãoTipo	Taxa UART (kbps)	Média	Unidade
Digitalização de página	-	115,2	0,42	mA
ACL Sem tráfego	Mestre	115,2	4,60	mA
ACL com transferência de arquivo	Mestre	115,2	10.3	mA
ACL 1.28s cheira	Mestre	38,4	0,37	mA
ACL 1.28s cheira	Escravo	38,4	0,42	mA
SCO HV3 30ms farejador	Mestre	38,4	19,8	mA
SCO HV3 30ms farejador	Escravo	38,4	19,0	mA
Conexão do host em espera	-	38,4	40	µA

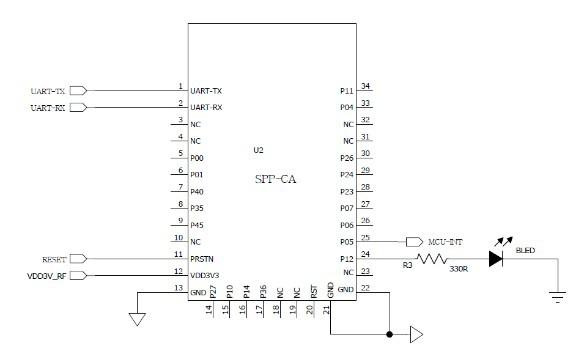

6．Diagrama de circuito de aplicação：

Nota: Este diagrama de circuito de aplicação é um circuito de porta serial Bluetooth. Se precisar de outras soluções de aplicação, entre em contato com nossa empresa.
