Putter Elétrico Sem Preocupações com Garantia para Vários Processos Complexos ou Simples Putters Elétricos

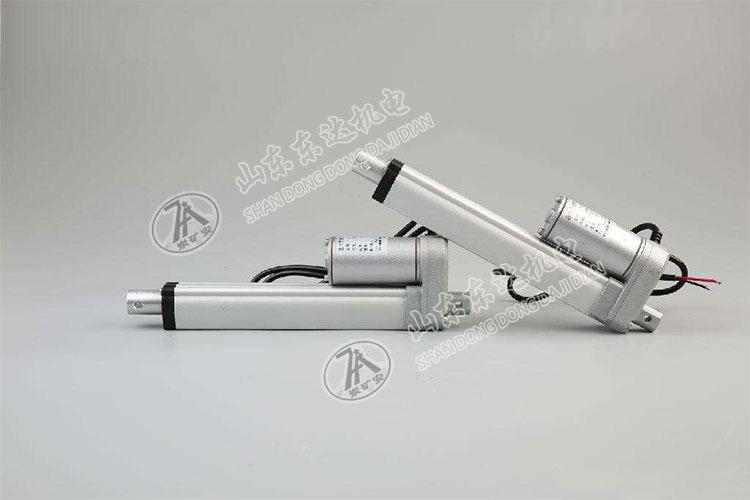

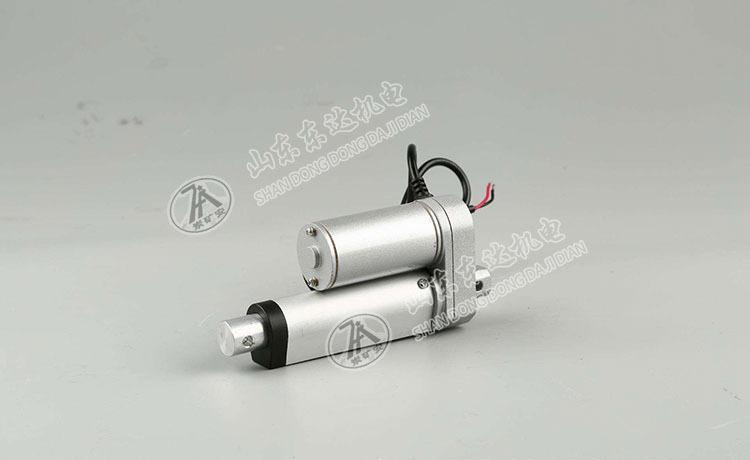

Haste de impulsão elétrica é um manipulador geral que converte energia elétrica em energia mecânica alternada. É adequado para vários fluxos de processo complexos ou simples e tem as vantagens de estrutura compacta, fácil instalação, uso confiável, manutenção simples, economia de energia, etc. Comparado com sistemas hidráulicos e pneumáticos, não só economiza sistemas complicados e reduz o peso, mas também não é restrito pelo clima e ambiente, pode realizar controle remoto centralizado ou automático, e é amplamente utilizado em metalurgia, mineração, eletricidade, carvão, transporte, alimentos, indústria química, materiais de construção e outros departamentos.

1. Estrutura

A haste de pressão elétrica é composta por um motor, uma engrenagem de redução, um parafuso de avanço, uma porca de cobre, uma luva guia, uma haste de pistão, um assento de mancal, um assento de mancal, uma mola, um assento de cilindro, um garfo de conexão e um dispositivo de interruptor de proximidade fotoelétrico (opcional pelo usuário).

2. Princípio de funcionamento

Após o motor ser reduzido em uma ou duas engrenagens, ele aciona o par de porcas do parafuso de avanço para converter o movimento rotacional do motor em movimento linear, e a haste de pressão alterna usando a rotação para frente e para trás do motor. As forças de empurrar e puxar de saída são iguais. O curso pode ser aumentado por vários comprimentos de braço de alavanca.

3. Função de proteção automática contra sobrecarga

A haste de empurrar elétrica possui um dispositivo automático de proteção contra sobrecarga. Quando a haste de empurrar atinge a posição nominal ou a carga excede o empuxo nominal, a haste de empurrar cortará automaticamente a alimentação de energia para proteger o motor e outros componentes contra danos. No entanto, isso não deve ser usado como um limite durante a operação normal.

Portanto, é necessário configurar um dispositivo de interruptor de limite de curso externo nesta máquina. Nossa fábrica pode configurar um dispositivo de interruptor de proximidade fotoelétrico para que os usuários controlem o início e a parada normais da haste de pressão.

1. Princípio de funcionamento: As hastes de pressão hidráulicas elétricas usam o motor como fonte de energia. O motor é girado por (ou reverso) para girar, de modo que o óleo hidráulico seja óleo de pressão de saída através da bomba de engrenagem bidirecional, e o circuito de óleo é reunido em um bloco para enviá-lo ao cilindro de óleo de trabalho para atingir o movimento alternativo da haste do pistão.

2. Função de proteção automática contra sobrecarga: Quando a haste de pressão eletro-hidráulica está funcionando, se a força externa aplicada à haste do pistão exceder a força de saída nominal ou o pistão tiver atingido o ponto final, o motor ainda estará girando. Neste momento, a pressão do óleo no circuito de óleo aumenta para a pressão definida, e a válvula de alívio transborda rápida e precisamente para atingir a proteção automática contra sobrecarga. Embora o motor esteja girando, ele não queimará.

3. Função de autotravamento: Um mecanismo de autotravamento hidráulico é projetado no bloco integrado do circuito de óleo da haste de pressão eletro-hidráulica. Quando o motor para, a haste do pistão para imediatamente na posição nominal e o óleo de pressão está em um estado de manutenção de pressão.

4. A velocidade pode ser ajustada continuamente dentro da faixa de velocidade nominal de acordo com os requisitos do usuário.

5. Ajuste gradualmente a força de empurrar e puxar dentro da faixa de força de saída nominal.

6. O curso pode ser ajustado continuamente por controle eletrônico dentro da faixa de curso nominal

Os atuadores lineares elétricos são atualmente divididos em 12 graus de acordo com o empuxo nominal: 25, 100, 300, 500, 700, 1000, 1600, 3200, 5000, 10000, 20000 e 30000 kg; e o curso é de 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200 e 1300 mm. Cada curso tem duas velocidades: 42 ou 84, 50 ou 100 e 26,6 ou 53,2.
