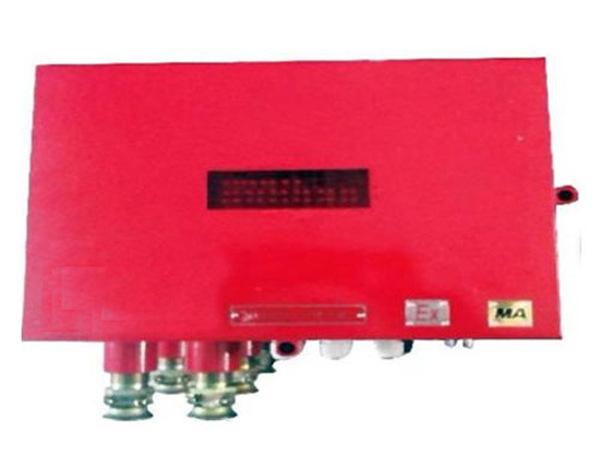

O switch de rede em anel intrinsecamente seguro KJJ18 é o equipamento principal do sistema de monitoramento de segurança de minas de carvão tipo KJ91N(A). Com a Internet alcançando todos os cantos, chegou uma nova era da tecnologia de comunicação moderna; este switch é um dispositivo Ethernet especialmente desenvolvido por nossa empresa para controle industrial de minas de carvão. O switch está em conformidade com o padrão IEEE802.3 e, devido ao ambiente de trabalho severo nas minas de carvão, adota tecnologias como rede redundante, auto-recuperação em anel e recuperação rápida de interrupções de linha, satisfazendo grandemente o ambiente de trabalho complexo e severo nas minas de carvão.al72

O switch de rede em anel intrinsecamente seguro KJJ18 é um produto intrinsecamente seguro para uso em mineração. A marca à prova de explosão é: ExibⅠ. Pode ser usado em locais perigosos com gás e poeira em minas de carvão.

1. Equipamento associado do switch de rede em anel intrinsecamente seguro para mineração KJJ18: Fonte de alimentação CC regulada à prova de explosão e intrinsecamente segura para mineração KDW660/18B Tipo à prova de explosão: tipo à prova de explosão e intrinsecamente seguro; Número do certificado à prova de explosão: 320110604;

2. KJJ18 mineração intrinsecamente seguro switch de rede em anel equipamento correspondente: KJ91N(A)-F mineração intrinsecamente seguro subestação de monitoramento de segurança

Tipo à prova de explosão: intrinsecamente seguro para mineração;

Número do certificado à prova de explosão: 320110527;

1. Use componentes de nível industrial e design especializado para garantir alta confiabilidade do produto;

2. Pode funcionar de forma estável em faixas de temperatura extremas e pode se adaptar ao ambiente de trabalho hostil de locais industriais;

3. Fornece fonte de alimentação dupla para proteção. Quando uma fonte de alimentação falha, o equipamento ainda pode funcionar normalmente.

4. A rede é flexível e pode formar uma rede de anel de autocura de fibra óptica, uma rede de anel de autocura Super Ethernet ou uma rede de anel combinado fotoelétrico;

5. Suporta função de negociação automática de porta elétrica, nenhuma configuração é necessária e pode manter-se automaticamente consistente com as configurações da porta elétrica da outra extremidade;

6. Compatível com método de comunicação RS485 e método TCP/IP;

7. Possui duas interfaces de comunicação óptica e pode realizar rede em anel.

1. Tensão de operação do interruptor: 18±0,5V/12±0,5V.

2. Número de interface de sinal óptico Ethernet: 4;

Método de transmissão: protocolo de transmissão TCP/IP full-duplex, fibra óptica monomodo com comprimento de onda de 1310nm;

Taxa de transmissão: 10/100 adaptativo;

Potência de transmissão óptica: ≤-5dBm；

Sensibilidade óptica de recepção: ≤-20dBm；

A distância máxima de transmissão entre a interface de transmissão de dados KJ91N(A)-J é de 20 km (usando cabo óptico tipo MGTSV-(2, 4, 6, 8, 10, 12)A).

3. Desempenho da interface de sinal elétrico Ethernet (interface intrinsecamente segura) Número de interfaces: 6;

Modo de transmissão: protocolo de transmissão TCP/IP full-duplex;

Taxa de transmissão: 10/100Mbps adaptativo;

Valor pico a pico da tensão de trabalho do sinal: 1V ~ 5V;

Entre equipamentos de subestação Distância de transmissão longa: 5m (cabo MHYVR, parâmetros distribuídos do cabo: capacitância distribuída: ≤0,06μF/km; indutância distribuída: ≤0,8mH/km;

Resistência DC: ≤12,8Ω/km）。

4. Número de interfaces de sinal RS485 (interfaces intrinsecamente seguras): 6;

Modo de transmissão: sinal RS485 half-duplex, bipolar;

Taxa de transmissão: 2400bps;

Tensão de pico a pico de operação do sinal: ≤12V;

Grande distância de transmissão entre os equipamentos da subestação: 10 km (cabo MHYVR, parâmetros distribuídos do cabo: capacitância distribuída: ≤0,06 μF/km; indutância distribuída: ≤0,8 mH/km; resistência CC: ≤12,8 Ω/km).

5、 Parâmetros de segurança intrínseca: Ui: CC 18,3 V; Ii: 840 mA; Ci: 1,1 µF; Li: 0 µH.
