Módulo placa de acionamento de motor L298N direto da fábrica motor de passo DC robô carro inteligente

Certificação necessária
110 dias
Mín. R$ 259.339 (32.176 un.)
Produto 5.0
Fornecedor 4.0

Quantidade

L298n*driver module*driver module

Correspondências exatas por um preço menor

Produtos similares a um preço mais baixo

Especificações do produto
Marca
SUNLEPHANT
Especificações e modelos
L298n*driver module*driver module
Marca
SUNLEPHANT
Especificações e modelos
L298n*driver module*driver module
Marca
SUNLEPHANT
Especificações e modelos
L298n*driver module*driver module
Detalhes do produto
O texto nas imagens pode ser traduzido





Módulo placa driver de motor L298N motor de passo CC robô





(Detalhes fornecidos em chinês e inglês)





28 (4)


Descrição chinesa:









☆ Atributos Básicos ☆

nome do módulo

Módulo de driver de motor de ponte H dupla

Modo operacional

Driver de ponte H(dupla via)

Chip mestre

L298N

estilo de pacote

1 disponível para venda

Tensão lógica

5V

tensão de condução

5V-35V

Circuito Lógicofluxo

0mA-36mA

Corrente de condução

2A (MAX ponte única)

temperatura de armazenamento

-20℃ a +135℃

Alto poder

25W

peso

30g

Dimensões periféricas

43*43*27mm

Características:

★ Este módulo usa o L298N da ST como o chip driver principal, que tem as características de forte capacidade de condução, baixa geração de calor e forte capacidade anti-interferência.

★ Este módulo pode usar o 78M05 integrado para extrair energia através da parte de alimentação do driver, mas para evitar danos ao chip regulador de tensão, ao usar uma tensão de acionamento maior que 12 V, use uma fonte de alimentação lógica externa de 5 V.

★ Este módulo usa capacitores de filtro de grande capacidade e diodos de proteção de roda livre para melhorar a confiabilidade.

★ Este módulo está em estoque, faça um pedido diretamente, obrigado.





Precauções:

1. Quando a tensão de acionamento (marcada como entrada de 12 V na figura acima, a faixa de entrada aceitável real é7-12V) é 7V
Quando -12V, você pode habilitar a fonte de alimentação lógica de 5V integrada. Quando a fonte de alimentação de 5V integrada é usada, o +5V na interface
A fonte de alimentação não requer tensão de entrada, mas a tensão de 5 V pode ser extraída para uso externo. (Esta é uma aplicação convencional!)

2. Quando a tensão de acionamento for maior que 12 V e menor ou igual a 24 V (o manual do chip informa que ele pode suportar até 35 V, mas de acordo com a experiência
Geralmente, 298 aplica conservadoramente grande suporte de tensão para 24 V, o que já é incrível!) Quando, por exemplo, você deseja acionar a tensão nominal de
Motor de 18 V. Você deve remover a tampa do jumper da habilitação de saída de 5 V onboard. Então conecte 5 V à porta de saída de 5 V.

A ativação de 5 V significa um nível de 5 Vsinal de controle, quando esta entrada de sinal é válida, eMovido a motorQuando a alimentação do módulo estiver normal,Movido a motorO módulo emite corrente. Caso contrário, não haverá corrente no motor mesmo se a fonte de alimentação estiver normal.
A tensão alimenta o circuito lógico interno do L298N. (Esta é uma aplicação não convencional de acionamento de alta tensão)









Descrição em inglês:







Nome do módulo : módulo de acionamento de motor ponte H dupla
Modo de trabalho      : Acionamento em ponte H (pista dupla)
Chip de controle principal : L298N
Embalagem      : saco eletrostático
Tensão lógica : 5V
Tensão de acionamento : 5v-35v
Corrente lógica : 0mA-36mA
Corrente de acionamento : 2A(MAX ponte simples)
Temperatura de armazenamento : - 20 ℃ a + 135 ℃
Potência máxima    : 25W
Peso     : 30 g
Dimensões periféricas: 43*43*27mm

Características do produto:
Este módulo USA L298N como o chip de acionamento principal, com forte capacidade de acionamento, baixo calor e forte capacidade anti-interferência.

Por meio deste módulo, é possível usar as 78 peças de fonte de alimentação de acionamento m05 integradas para seu trabalho, mas para evitar danos ao chip regulador de tensão, quando a tensão de acionamento for maior que 12 V, use a fonte de alimentação externa lógica de 5 V.

Este módulo USA uma capacitância de filtro de grande capacidade e um diodo de proteção de continuação, o que pode melhorar a confiabilidade.


Notas:
1. Quando você estiver conduzindo a tensão (logotipo acima para a entrada de 12 v, pode realmente aceitar o intervalo de entrada é de 7 a 12 v) para 7 v a 12 v, pode fazer para a fonte de alimentação onboard 5 v lógica, ao usar a fonte de alimentação onboard após 5 v, interface de + 5 v
A fonte de alimentação não fornece tensão de entrada, mas pode fornecer tensão de 5 V para uso externo.
?6?7
2. Quando a tensão de condução é maior que 12 V, ela é menor ou igual a 24 V
(o manual do chip propõe suportar 35V, mas de acordo com o livro
Quando a tensão máxima é aplicada à tensão máxima de 298 aplicações conservadoras a 24 V, por exemplo, o motor com tensão nominal de 18 V deve ser acionado.
Você deve primeiro remover a saída de 5 V da placa para habilitar o jumper cap. Então 5 V é acessado fora da porta de saída de 5 V
O 5V permite que a energia seja um sinal de controle com um nível de 5V. Quando a entrada do sinal é válida e quando a fonte de alimentação está normal no módulo de acionamento do motor, o módulo de acionamento do motor emite a corrente. Caso contrário, mesmo que a fonte de alimentação esteja normal, não há corrente no motor.
Voltagem para a fonte de alimentação do circuito lógico interno L298N. (este é um aplicativo não convencional e de alta pressão!)


?6?7
Nome do módulo : módulo de acionamento de motor ponte H dupla
Modo de trabalho      : Acionamento em ponte H (pista dupla)
Chip de controle principal : L298N
Embalagem      : saco eletrostático
Tensão lógica : 5V
Tensão de acionamento : 5v-35v
Corrente lógica : 0mA-36mA
Corrente de acionamento : 2A(MAX ponte simples)
Temperatura de armazenamento : - 20 ℃ a + 135 ℃
Potência máxima    : 25W
Peso     : 30 g
Dimensões periféricas: 43*43*27mm

Características do produto:
Este módulo USA L298N como o chip de acionamento principal, com forte capacidade de acionamento, baixo calor e forte capacidade anti-interferência.

Por meio deste módulo, é possível usar as 78 peças de fonte de alimentação de acionamento m05 integradas para seu trabalho, mas para evitar danos ao chip regulador de tensão, quando a tensão de acionamento for maior que 12 V, use a fonte de alimentação externa lógica de 5 V.

Este módulo USA uma capacitância de filtro de grande capacidade e um diodo de proteção de continuação, o que pode melhorar a confiabilidade.


Notas:
1. Quando você estiver conduzindo a tensão (logotipo acima para a entrada de 12 v, pode realmente aceitar o intervalo de entrada é de 7 a 12 v) para 7 v a 12 v, pode fazer para a fonte de alimentação onboard 5 v lógica, ao usar a fonte de alimentação onboard após 5 v, interface de + 5 v
A fonte de alimentação não fornece tensão de entrada, mas pode fornecer tensão de 5 V para uso externo.
?6?7
2. Quando a tensão de condução é maior que 12 V, ela é menor ou igual a 24 V
(o manual do chip propõe suportar 35V, mas de acordo com o livro
Quando a tensão máxima é aplicada à tensão máxima de 298 aplicações conservadoras a 24 V, por exemplo, o motor com tensão nominal de 18 V deve ser acionado.
Você deve primeiro remover a saída de 5 V da placa para habilitar o jumper cap. Então 5 V é acessado fora da porta de saída de 5 V
O 5V permite que a energia seja um sinal de controle com um nível de 5V. Quando a entrada do sinal é válida e quando a fonte de alimentação está normal no módulo de acionamento do motor, o módulo de acionamento do motor emite a corrente. Caso contrário, mesmo que a fonte de alimentação esteja normal, não há corrente no motor.
Voltagem para a fonte de alimentação do circuito lógico interno L298N. (este é um aplicativo não convencional e de alta pressão!)

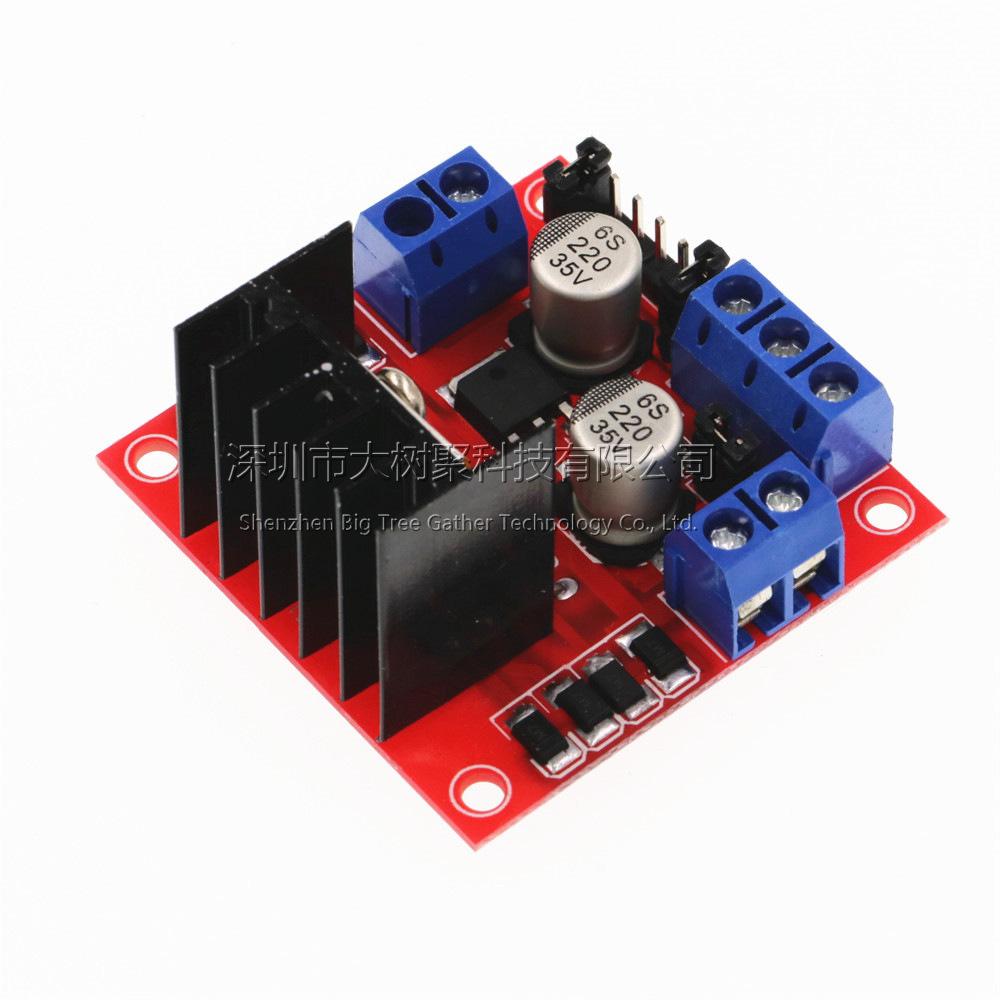

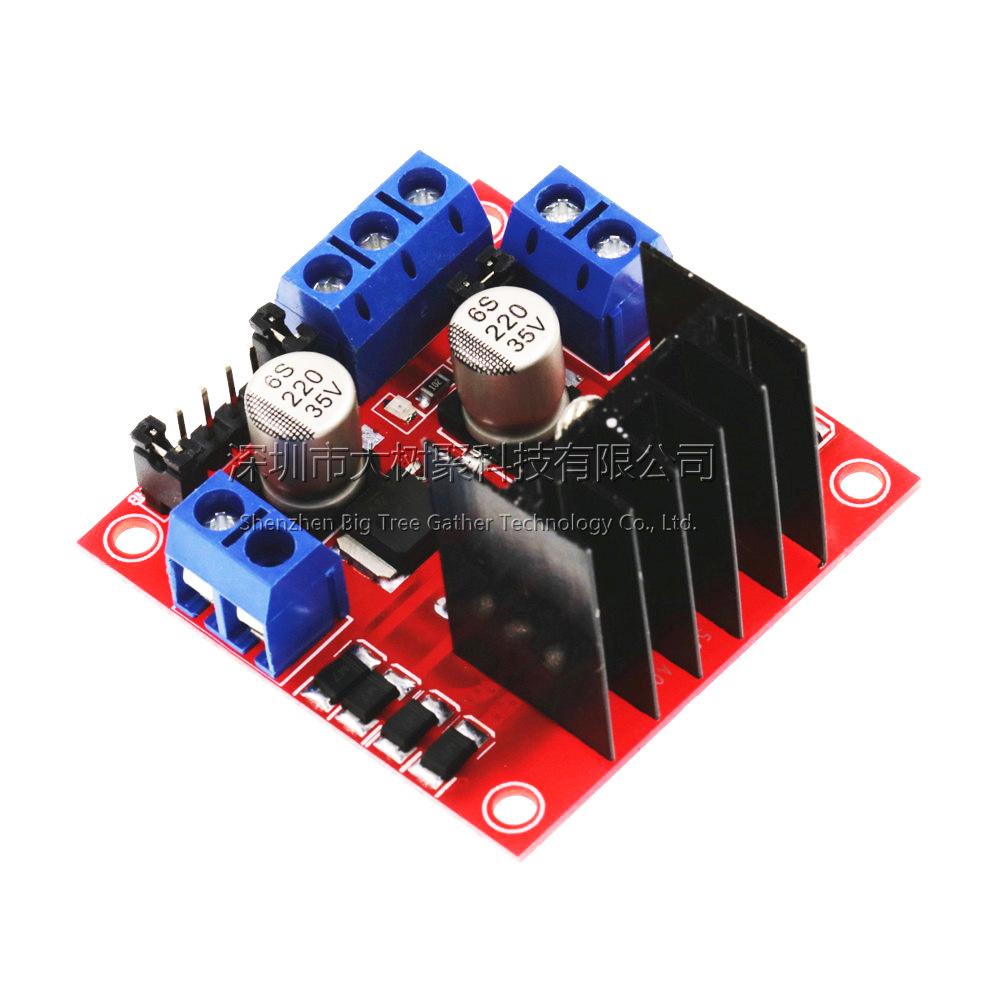

exibição de imagem:
