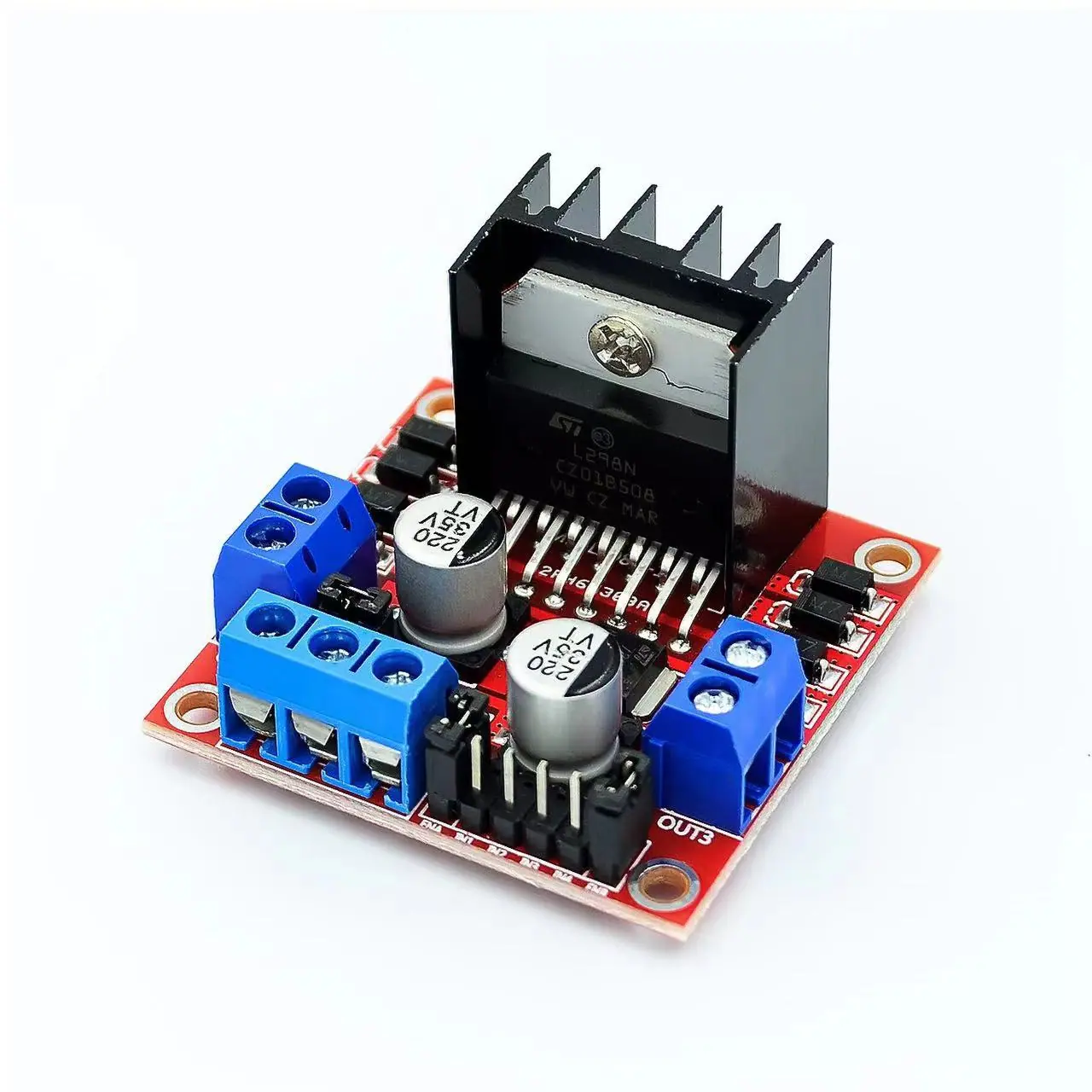

Direto da Fábrica Módulo Placa Driver de Motor L298N Motor de Passo CC Robô Carro Inteligente

Precauções:

1. Quando a tensão de acionamento (marcada como entrada de 12 V na figura acima, a faixa de entrada aceitável real é7-12V) é 7V
Quando -12V, você pode habilitar a fonte de alimentação lógica de 5V integrada. Quando a fonte de alimentação de 5V integrada é usada, o +5V na interface
A fonte de alimentação não requer tensão de entrada, mas a tensão de 5 V pode ser extraída para uso externo. (Esta é uma aplicação convencional!)

2. Quando a tensão de acionamento for maior que 12 V e menor ou igual a 24 V (o manual do chip informa que ele pode suportar até 35 V, mas de acordo com a experiência
Em termos gerais, o suporte máximo de tensão de uma aplicação conservadora 298 é de 24 V, o que é incrível!) Quando, por exemplo, você deseja acionar a tensão nominal de
Motor de 18 V. Primeiro, você deve remover a tampa do jumper na saída de 5 V habilitada onboard. Então conecte um 5 V externo à porta de saída de 5 V.

A ativação de 5 V significa um nível de 5 Vsinal de controle, quando esta entrada de sinal é válida, eMovido a motorQuando a alimentação do módulo estiver normal,Movido a motorO módulo emite corrente. Caso contrário, não haverá corrente no motor mesmo se a fonte de alimentação estiver normal.
A tensão alimenta o circuito lógico interno do L298N. (Esta é uma aplicação não convencional de acionamento de alta tensão)

Módulo de acionamento de motor CC de 2 vias, avanço e reverso, regulação de velocidade PWM, ponte H dupla

Motor de passo Mini L298N

Introdução ao Produto: O módulo driver de motor é muito adequado para uso em carros inteligentes alimentados por bateria, carrinhos de brinquedo, robôs, etc. A tensão de alimentação é de 2V~10V e ele pode acionar simultaneamente dois motores DC ou 1 motor de passo bifásico de 4 fios. Ele pode realizar funções de rotação para frente/ré e controle de velocidade. A corrente para cada canal pode atingir 1,5A de corrente contínua e a corrente de pico pode atingir 2,5A. Possui proteção térmica e pode se recuperar automaticamente.

L298N, substituição perfeita. Este produto é vendido em folha, cada folha grande = 5*8=40 peças pequenas

Destaques do produto:

1. Adota chip driver de motor profissional original importado com tubo de chaveamento MOS de baixa resistência de ativação integrado, gera muito pouco calor, não requer dissipador de calor, é pequeno em tamanho e economiza energia, tornando-o uma escolha ideal para suas aplicações alimentadas por bateria.

(O L298N tem um interruptor de transistor dentro, que tem baixa eficiência, alto calor, precisa de dissipação de calor e é volumoso. O L298N no mercado é muito fácil de queimar, e nenhum deles usa o chip original. Este produto pode ser um substituto perfeito.)

2. Canal duplo 1,5A*2, corrente de pico de até 2,5A, circuito de proteção contra superaquecimento integrado, sem necessidade de se preocupar com parada e queima do motor, ele se recuperará automaticamente após a queda de temperatura. (A voltagem e a corrente dos carros inteligentes atualmente no mercado estão dentro dessa faixa)

3. Tamanho pequeno, peso leve, 0 corrente de espera, escolha ideal para o seu modelo de carro

Parâmetros do produto:

1. Driver de motor de ponte H dupla, pode acionar dois motores CC ou um motor de passo bifásico de 4 fios ao mesmo tempo;
2. Tensão de alimentação do módulo 2V-10V;
3. Tensão de entrada do sinal 1,8-7V;
4. A corrente operacional de canal único é de 1,5 A, a corrente de pico pode chegar a 2,5 A, baixa corrente de espera (menos de 0,1 uA);
5. Circuito anticondução comum integrado, o motor não apresentará mau funcionamento quando o terminal de entrada for deixado flutuando;
6. Circuito de proteção térmica integrado (TSD) com efeito de histerese, sem necessidade de se preocupar com parada do motor

material:

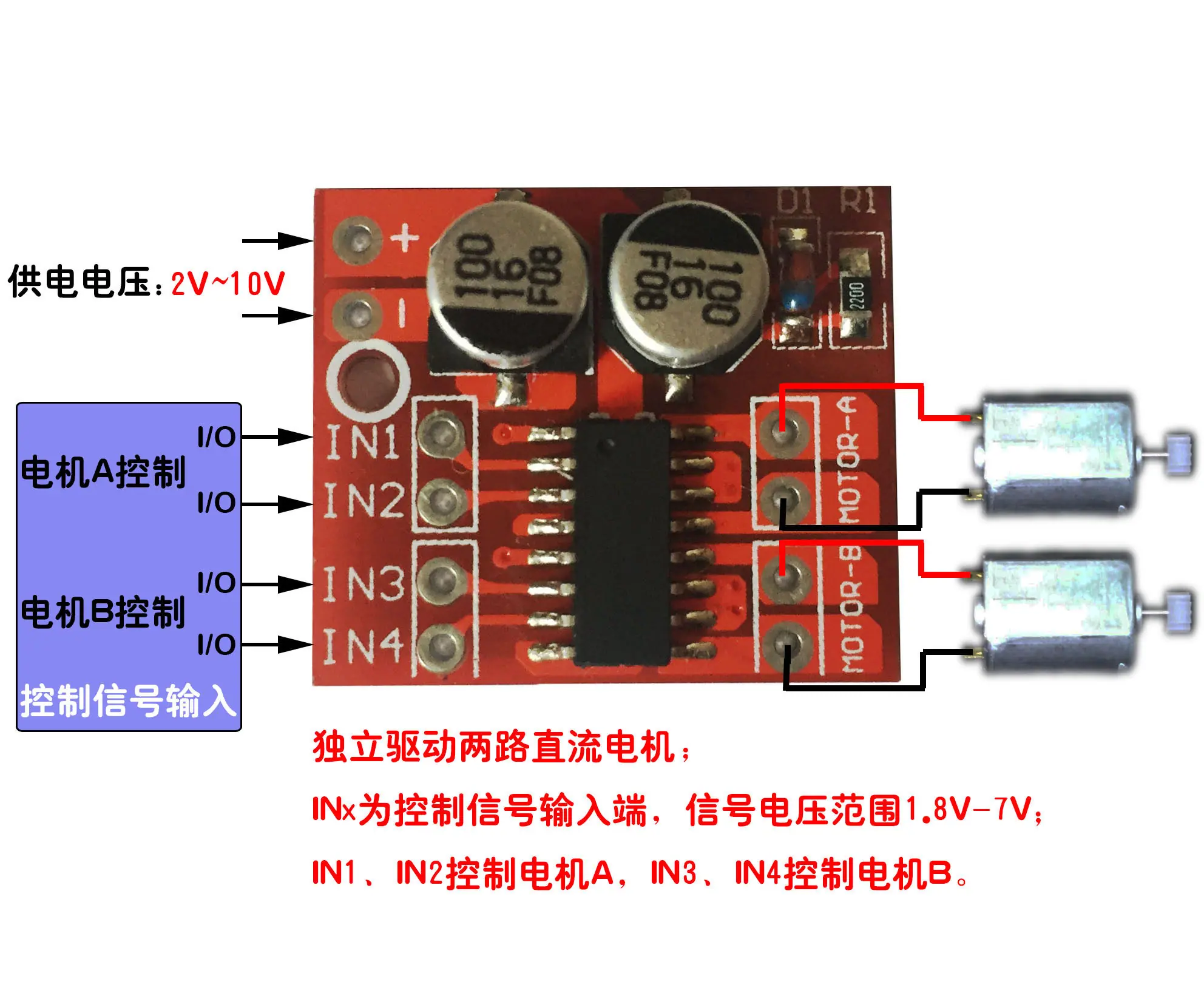

INx é conectado ao microcontrolador IO ou outras fontes de sinal, e MOTOR-A e MOTOR-B são conectados ao motor.

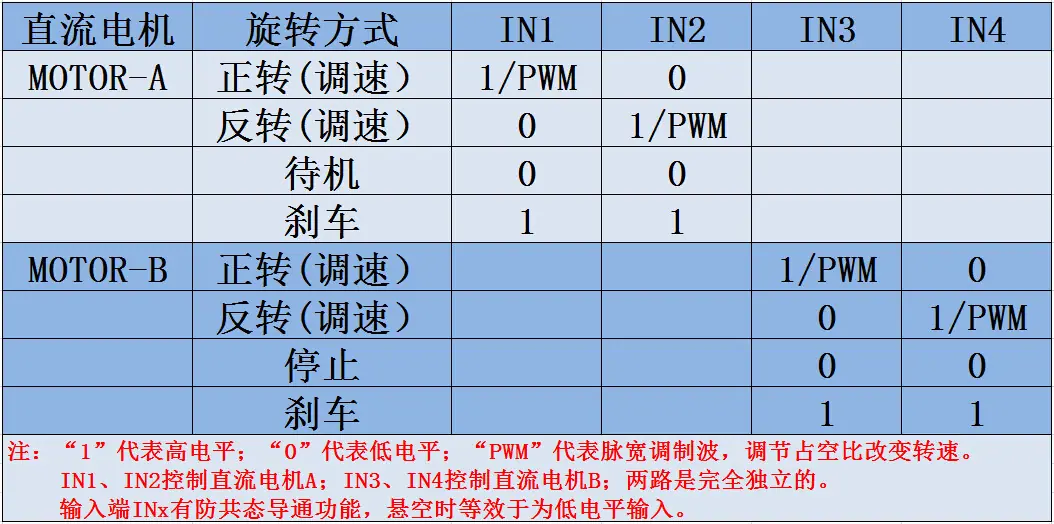

Tabela verdade lógica do acionamento do motor DC:
